253
PMML0140A rev.1 - 07/2009
KOELMIDDELLEIDINGEN
& KOELMIDDEL VULLEN

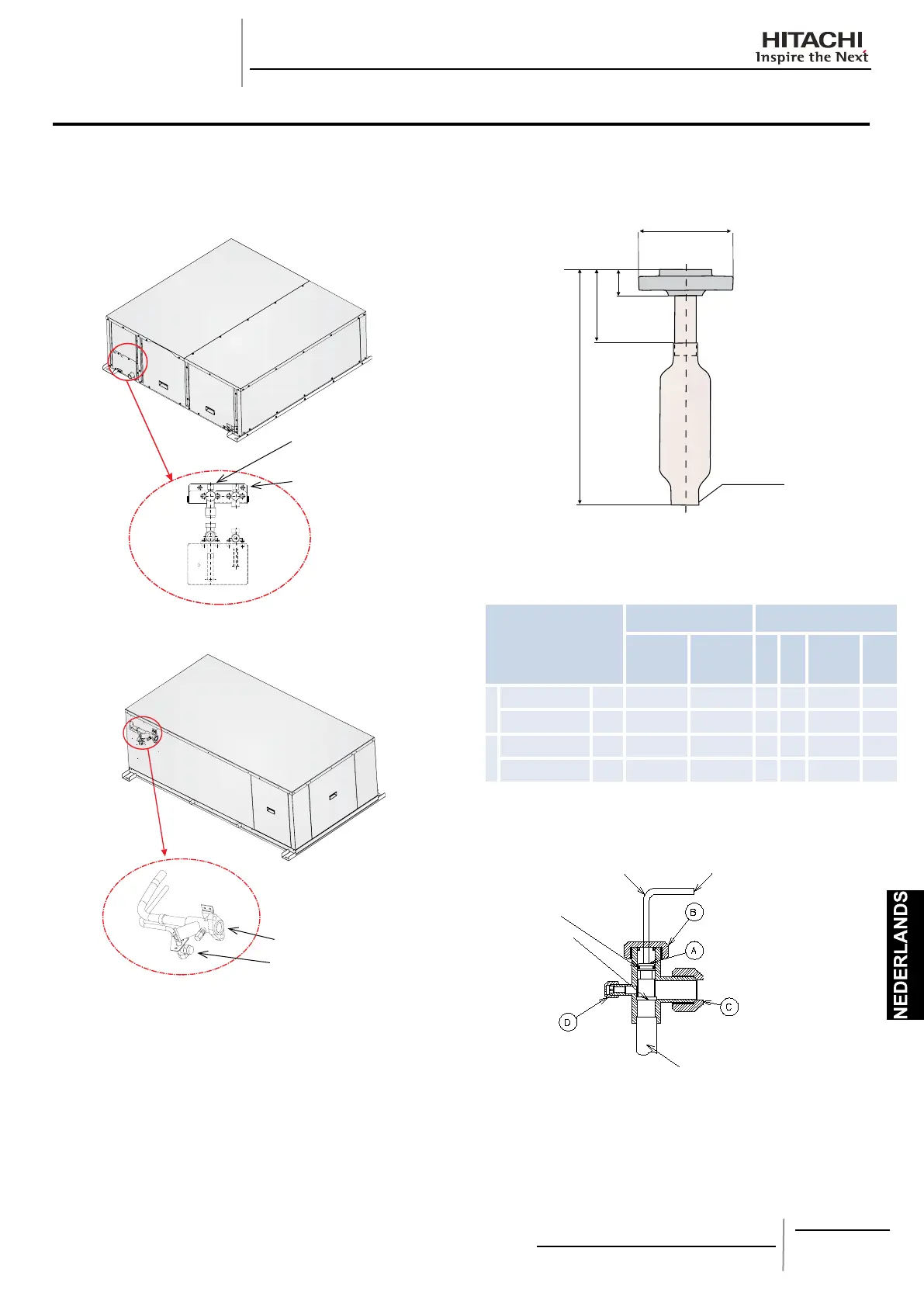

1. De sluitventiel bevindt zich op de achterklep van de unit.
Verwijder vóór aansluiting van de koelmiddelleidingen het
sluitventielklep.
RASC-3/5HVRNE
−
Gasventiel
Vloeistofventiel
RASC-10HRNE −
Gasventiel
Vloeistofventiel
2. Gebruik een buitgtang voor het buigen van de aan te sluiten
leidingen.
3. Gebruik voor het aansluiten van gasleidingen de meegeleverde
pijpen met enzen (alleen voor RASC-10HRNE).
Aandraaimoment ¡
Zie de volgende tabel voor het juiste aandraaimoment:
Ventiel
Diameter
Aanhaalmoment
(Nm)
Leiding
diameter
Zeskants
leutel
grootte
A B C D
Vloeistof
RASC-3/5HVRNE Fig. a 9.53 (3/8”) 4 mm 8 16.5 40 14~18
RASC-10HRNE Fig. a 12.7 (1/2”) 5 mm 8 38 40 9.8
Gas
RASC-3/5HVRNE Fig. a 15.88 (5/8”) 5 mm 10 30 80 14~18
RASC-10HRNE Fig. b 25.4 (1”) 10 mm 25 49 55~75(*) 9.8
(*) Aansluiting met ens, raadpleeg de specieke instructies in de paragraaf voor
aansluitingen met ens.
O-ring (rubber)
Voor openen en
sluiten van het
asventiel
Oppervlaksteun
(bij volledig gesloten
positie)
Druk
koelmiddel
Stop van de
controle
koppeling,
u kunt alleen
de vulslang
aansluiten. Draai
de kap vast met
het opgegeven
aandraaimoment
Opgetrompte bout.
Vast draaien met
het opgegeven
aandraaimoment
Sluitschroef
(asventiel)
Kapje. Vast draaien
met het opgegeven
aandraaimoment
Zeskantsleutel
(Fig. a)
11.3. LEIDINGEN AANSLUITEN VOOR RASC-UNIT
