PMML0140A rev.1 - 07/2009
KYLRÖR OCH
PÅFYLLNING AV
KYLMEDIUM

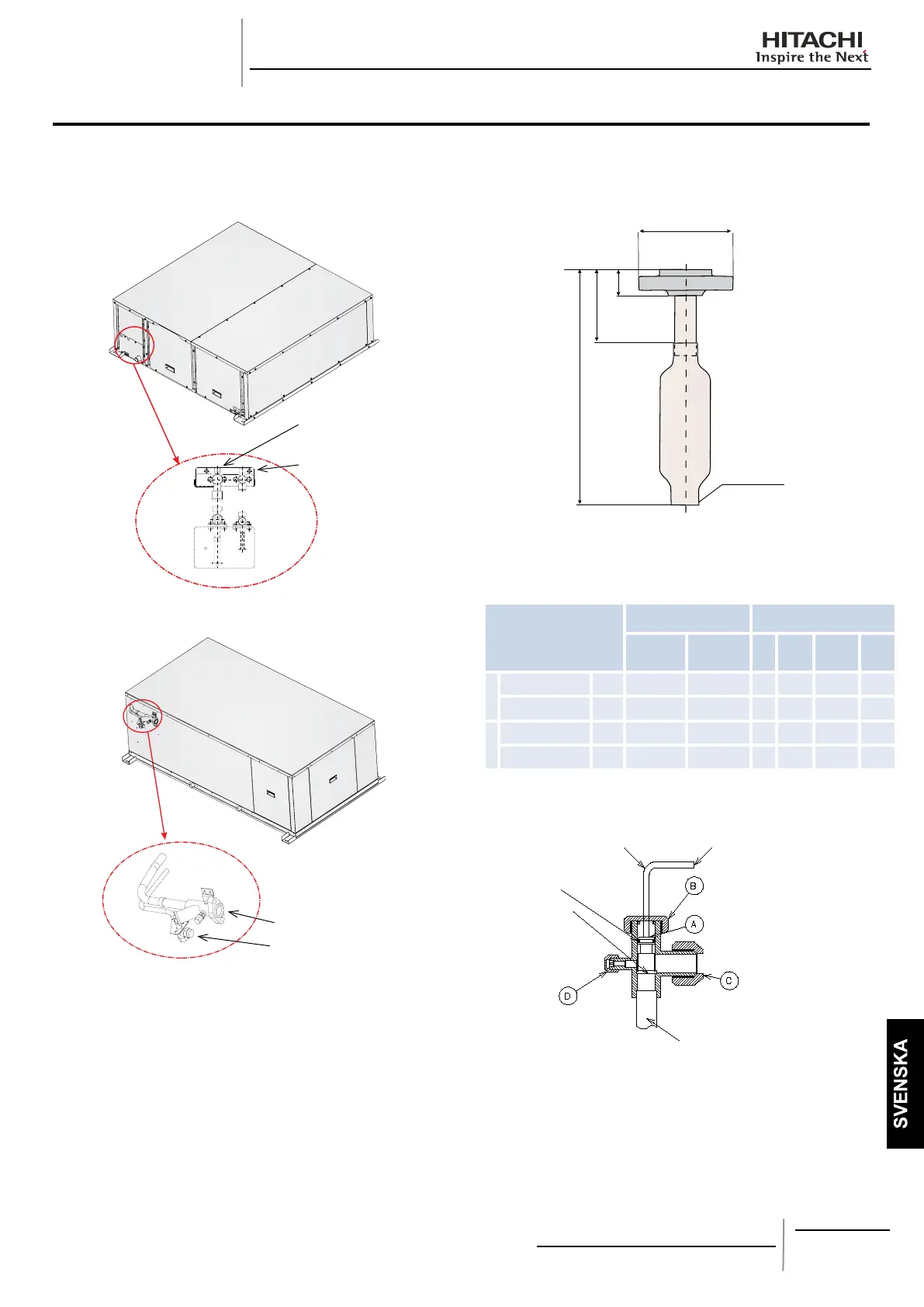

1. Stoppventilen är placerad på baksidan av enheten. Avlägsna
skyddet från stoppventilen innan kylrören ansluts.
RASC-3/5HVRNE
−
Gasventil
Vätskeventil
RASC-10HRNE −
Gasventil
Vätskeventil
2. Du bör använda en rörbock om rören behöver bockas.
3. Använd medföljande röräns för kylgasröranslutning (endast för
RASC-10HRNE).
Vridmoment ¡
Se vridmomentet i nästa tabell:
ventil
Storlek Vridmoment (N.m)
Rörstorlek
Storlek på
nyckel för
insexhål
A B C D
Vätska
RASC-3/5HVRNE g. a 9.53 (3/8”) 4 mm 8 16.5 40 14~18
RASC-10HRNE g. a 12.7 (1/2”) 5 mm 8 38 40 9.8
Gas
RASC-3/5HVRNE g. a 15.88 (5/8”) 5 mm 10 30 80 14~18
RASC-10HRNE g. b 25.4 (1”) 10 mm 25 49 55~75(*) 9.8
(*) Flänsanslutning. Kontrollera exakta instruktioner i avsnittet om änsrörsanslutning.
O-ring (gummi)
För att öppna och
stänga spindelventilen
Stödyta
(Helt stängd)
Kylmedium
under tryck
Fogens
plugg.
Endast
påfyllningss
langen kan
anslutas.
Dra åt locket
med angivet
åtdragnings
moment.
Fläns. Dra åt
med angivet
åtdragningsmoment
Stängningsskruv
(spindelventil)
Lock. Dra åt med angivet
åtdragningsmoment
Nyckel för insexhål
(g.a)
11.3. RÖRANSLUTNING FÖR RASC-ENHETEN
