286
PMML0140A rev.1 - 07/2009

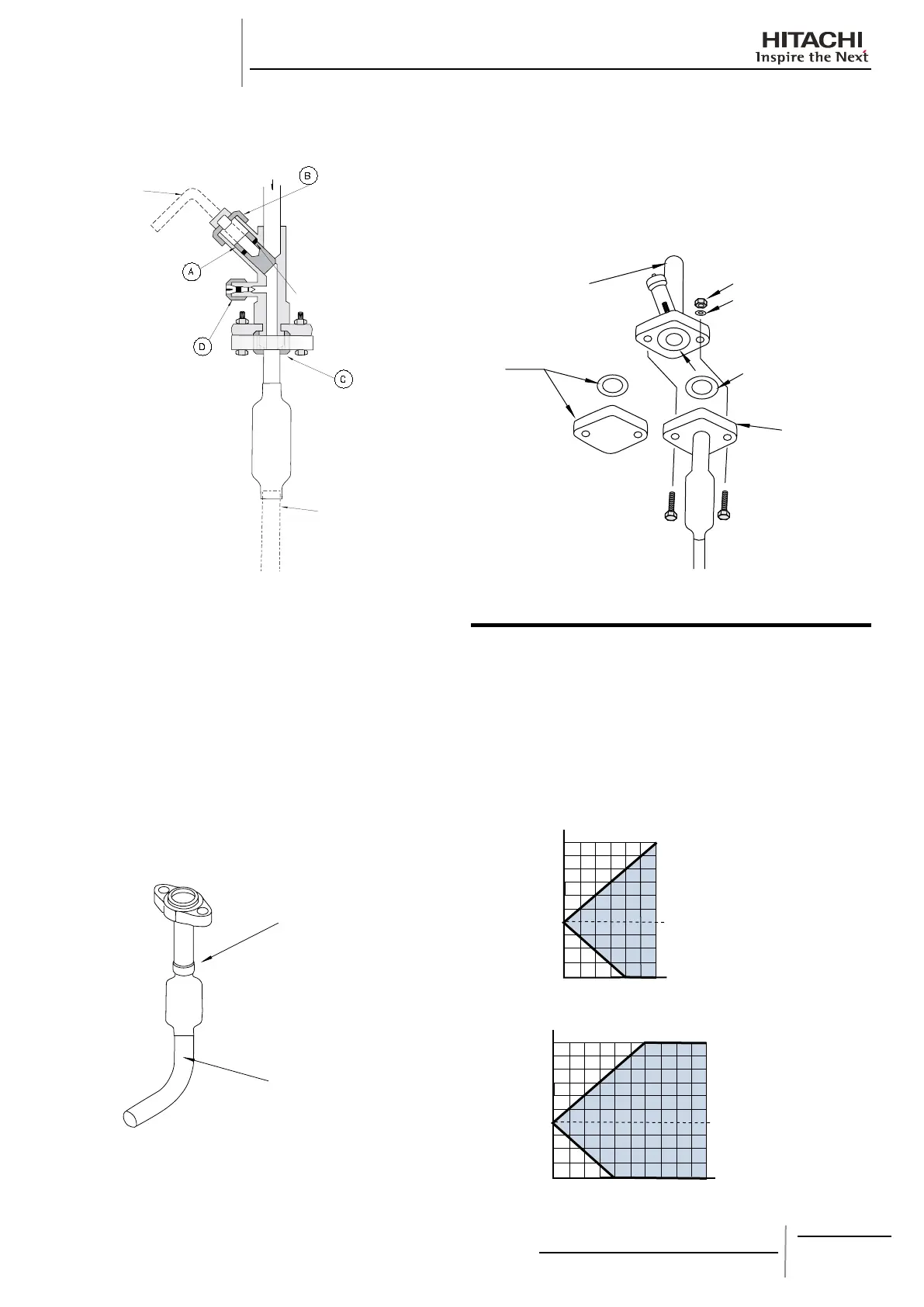

KYLRÖR OCH
PÅFYLLNING AV
KYLMEDIUM
Medföljande rör
Lock. Dra åt
med angivet
åtdragningsmoment
Kylmedium under tryck
(g.b)
O-ring
(gummi)
För att öppna och
stänga spindelventilen
Fogens plugg. Endast
påfyllningsslangen
kan anslutas. Dra åt
locket med angivet
åtdragningsmoment.
Fläns. Dra åt
bultarna med angivet
åtdragningsmoment
Stängningsskruv
(spindelventil)
OBS!
Var försiktig när du öppnar spindelventilen vid öppningen -
(vridmoment 5 N.m eller mindre). De bakre delarna
medföljer ej.
Vid provkörning bör du öppna spindeln helt. Annars kan -
enheterna skadas.
Flänsrörsanslutning
¡
(Endast för RASC-10HRNE)
Kontrollera att ventilen är stängd. -
Gör i ordning ett böjt rör (medföljer ej) för vätskeledningen.
Anslut det till vätskeventilen med änsmuttern genom det
fyrkantiga hålet i fundamentet.
Medföljande rör med
äns för kylmedierör
Medföljande rör
Gör i ordning ett rör (medföljer ej) för gasledningen. Löd den -
och den medföljande röränsen på utsidan av enheten.
Anslut änsröret till gasventilen med den medföljande
packningen genom det fyrkantiga hålet i fundamentet. Använd
inte den packning som satt på enheten.
Bultar (x2)
Gasventil
Packning
Packning
Röräns
Fläns
Ta bort
Mutter (x2)
Bricka (x2)
11.4. KYLRÖR OCH PÅFYLLNING AV
KYLMEDIUM
11.4.1. KYLRÖRENS LÄNGD
Kylrören mellan inomhusenheten och RASC-enheten bör
konstrueras enligt följande. Håll utformningspunkten inom det
mörka området i diagrammet, som visar tillåtna höjdskillnader
efter rörlängd.
Diagram över rörens utformning:
•
RASC-5/10H(V)RNE
30
10
0
-20
20
-10
10
20
30
40 50
0
L (m)
H(m)
RASC-3HVRNE
30
10
0
-20
20
-10
10
20
30
0
L (m)
H(m)
