287
PMML0140A rev.1 - 07/2009
KYLRÖR OCH
PÅFYLLNING AV
KYLMEDIUM

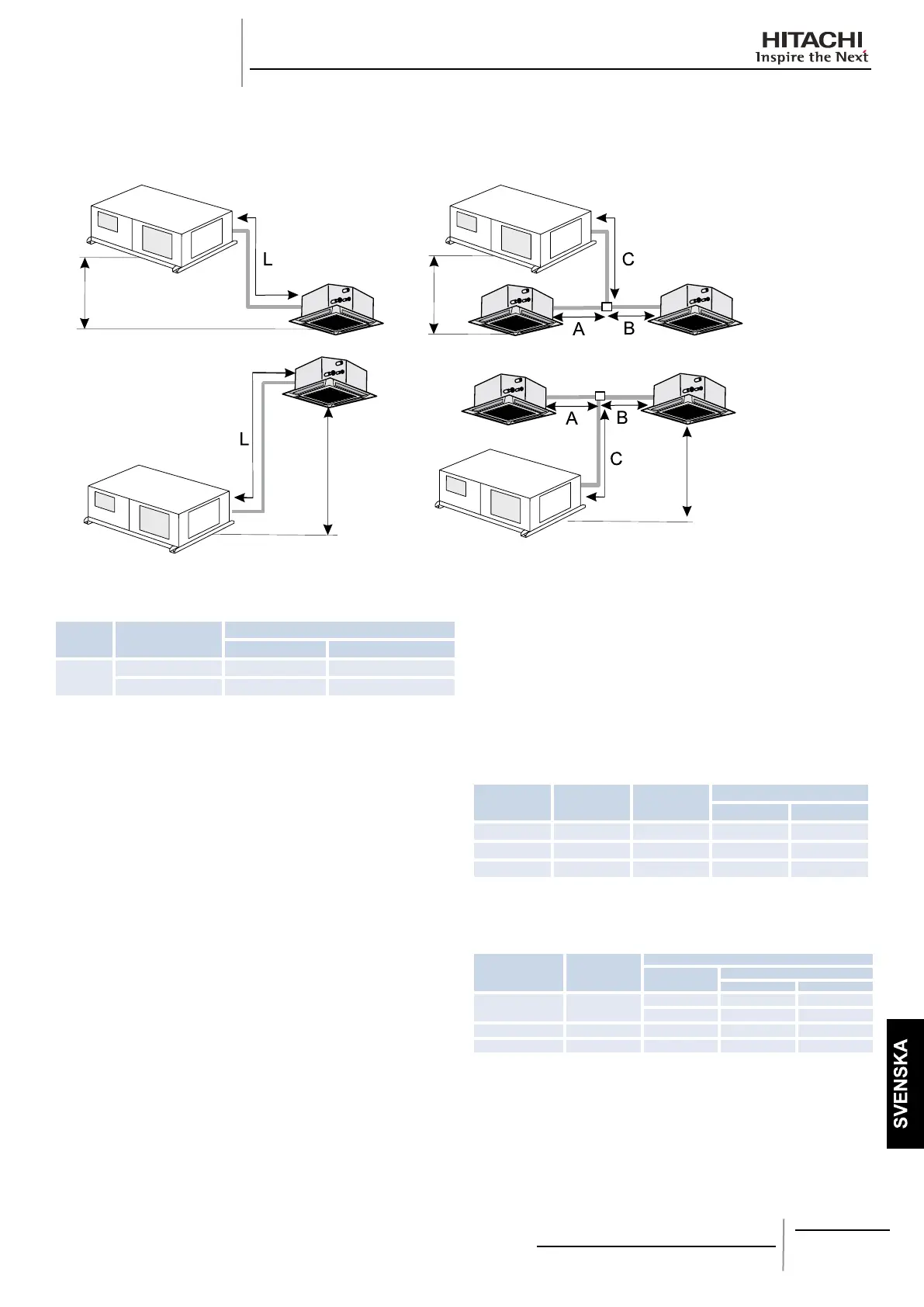

Exempel i ett enfas- och ett dubbelsystem:•
Enskilt system Dubbelsystem
Maximal rörlängd enligt enheten:•
Markering Enhet
Maximal rörlängd
Faktisk rörlängd Motsvarande rörlängd
L
RASC-3H(V)RNE
≤ 30 m ≤ 45 m
RASC-5/10HVRNE
≤ 50 m ≤ 70 m
L = rörlängd.
OBS!
Installera grenröret där vid den plats där avståndet till -
inomhussystemet är lika långt för båda. Om det skulle
krävas olika rörlängd från grenröret till inomhusenheterna
på grund av på grund av byggnadernas beskaffenhet bör
skillnaden mellan rören vara mindre än 8 m.
11.4.2. VÄLJA KYLMEDIERÖR
Välj storlek på röranslutningar enligt följande procedurer: •
Mellan RASC-enhet och grenrör: -
Välj samma storlek på röranslutningen som rörstorleken
på RASC-enheten
Mellan grenrör och inomhusenhet: -
Välj samma storlek på röranslutningen som rörstorleken
på inomhusenheten
Enhet
Diameter på
gasrör
Diameter på
vätskerör
Fördelare
Dubbel Fyra
RASC-3 15.88 (5/8”) 9.53 (3/8”) TE-03N -
RASC-5 15.88 (5/8”) 9.53 (3/8”) TE-56N -
RASC-10 25.4 (1”) 12.7 (1/2”) TE-10N QE-810N
Använd en reducerventil för RASC-10HRNE-enheter i •
följande installationsprocedurer:
Installationstyp Fördelare
Rör
Typ
Dimensioner
a b
Enskilt -
Gas Ø 25.4 Ø 22.2
Vätska Ø 12.7 Ø 9.53
Dubbel TE-56N Vätska Ø 9.53 Ø 6.35
Fyra QE-810N Vätska Ø 12.7 Ø 9.53
OBS!
För dubbla -
system:
L=C+(det längsta
avståndet mellan
inomhusenhet
och grenrör).
