288
PMML0140A rev.1 - 07/2009
KYLRÖR OCH
PÅFYLLNING AV
KYLMEDIUM

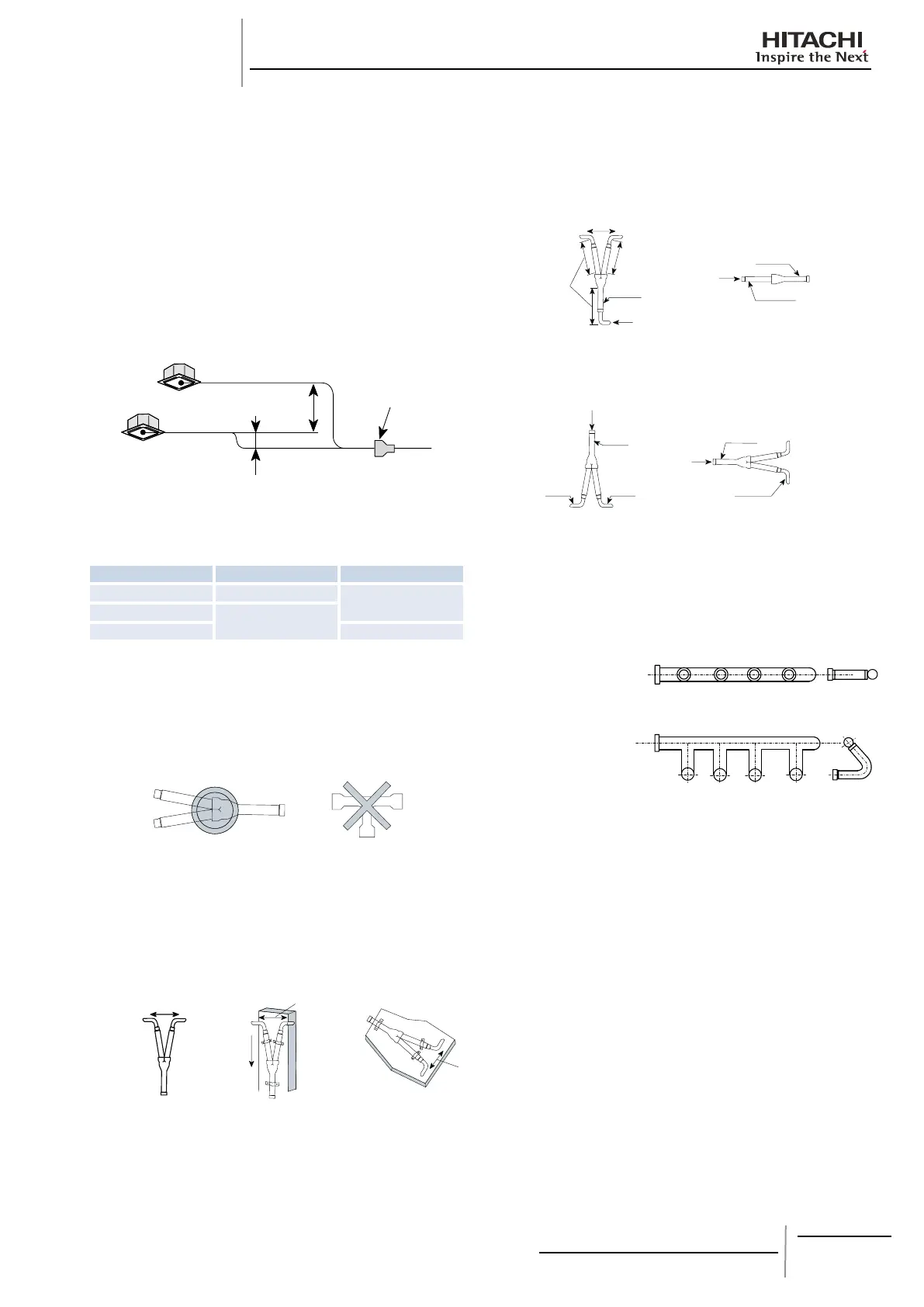

11.4.3.INSTALLATION AV DUBBELT OCH
FYRDUBBELT SYSTEM
Höjdskillnad mellan inomhusenheterna och fördelaren•
Installera alla inomhusenheter på samma höjd. Om
byggnadens konstruktion gör att detta inte går bör skillnaden
vara mindre än 0,5 m. Installera grenröret på samma höjd
som inomhusenheterna eller lägre, men aldrig högre.
Exempel: Dubbelsystem
Inomhusenheter
Max 0,5 mm
Höjdskillnaden mellan två
inomhusenheter. Max 0,5
Grenrör
Rörstorlek för inomhusenhet.•
Rörstorleken för inomhusenhet är som följer
mm (in.)
Enhet Diameter på gasrör Diameter på vätskerör
1,5 HP 12.7 (1/2”)
6.35 (1/4”)
2,0 HP
15.88 (5/8”)
2,5 HP 9.53 (3/8”)
Installera fördelaren•
1. Installera fördelningsapparaten (levereras av HITACHI vid
förfrågan)
Det går inte att använda ett T-rör i stället för grenröret.
Dubbelsystem
2. Installera fördelaren.
Fixera grenröret vågrätt mot en pelare, väggen eller
taket. Rören får inte fästas hårt mot väggen eftersom
värmeutvidgning eller krympning kan göra att rören
spricker.
Exempel: Dubbelsystem
OBS!
Fäst röret utanpå isoleringen eller för in absorberande -
material mellan röret och metallen i fästet.
3. Korrekt placering av den dubbla fördelaren
Detta är den korrekta placeringen för det dubbla grenröret:
•
Upp
Ned
Minst 0,5 m
Huvudrör
Riktning för kylmedium
Riktning för
kylmedium
Huvudrör
Grenrör
Detta är en felaktig placering.•
Upp
Ned
Huvudrör
Riktning för
kylmedium
Huvudrör
GrenrörGrenrör
Grenrör
4. Korrekt placering av fyrvägsfördelningsapparat.
Installera vågrätt
•
Exempel: Grenrör med fyrvägsfördelningsapparat
Gasrör
Vätskerör
Vågrätt
Till RASC-enhet
Till inomhusenhet
Lodrätt
Till
inomhusenhet
Fixera grenröret mot en
pelare eller vägg
Vågrätt
Vågrätt
Fixera grenröret mot taket
eller en balk
