ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ
& ΠΛΗΡΩΣΗ ΜΕ
ΨΥΚΤΙΚΟ ΜΕΣΟ

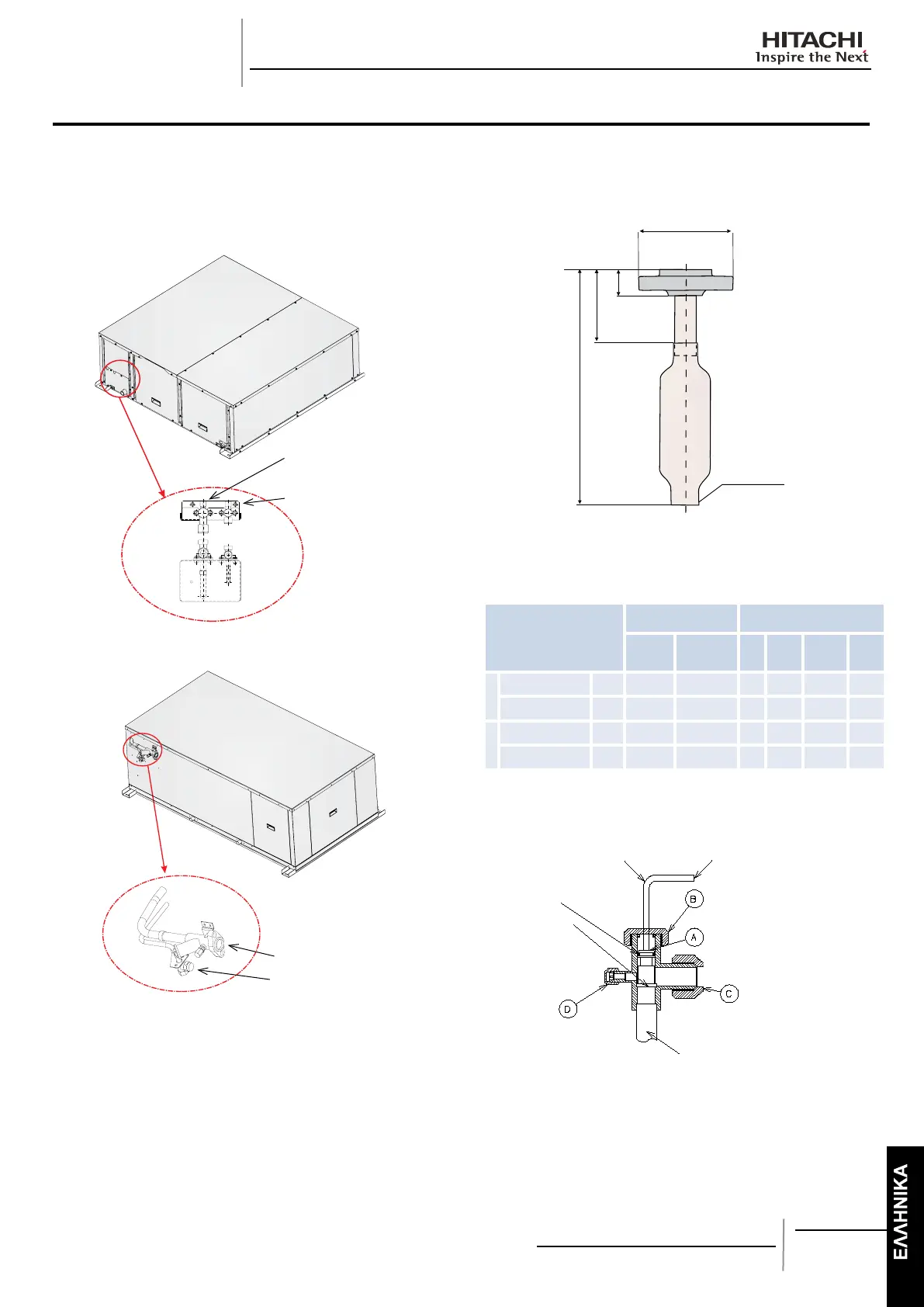

1. Οι βαλβίδες διακοπής βρίσκονται στην πίσω πλευρά του
καλύμματος της μονάδας. Το προστατευτικό κάλυμμα της
βαλβίδας διακοπής πρέπει να αφαιρεθεί πριν συνδέσετε τις
σωληνώσεις ψυκτικού.
RASC-3/5HVRNE
−
Βαλβίδα αερίου
Βαλβίδα υγρού
RASC-10HRNE −
Βαλβίδα αερίου
Βαλβίδα υγρού
2. Συνιστάται η χρήση ενός κουρμπαδόρου για την κάμψη των
σωλήνων.
3. Για σύνδεση του σωλήνα ψυκτικού αερίου, χρησιμοποιήστε τον
παρεχόμενο σωλήνα με φλάντζα (Μόνο για το RASC-10HRNE).
Ροπήσύσφιξης ¡
Για τη ροπή σύσφιξης, δείτε τον παρακάτω πίνακα:
Βαλβίδα
Μέγεθος Ροπήσύσφιξης(N.m)
Μέγεθος
σωλήνα
Μέγεθος
κλειδιού
Allen
A B C D
Υγρό
RASC-3/5HVRNE Εικ. α
9,53
(3/8”)
4 mm 8 16,5 40 14~18
RASC-10HRNE Εικ. α
12,7
(1/2”)
5 mm 8 38 40 9,8
Αέριο
RASC-3/5HVRNE Εικ. α
15,88
(5/8”)
5 mm 10 30 80 14~18
RASC-10HRNE Εικ. β 25,4 (1”) 10 mm 25 49 55~75(*) 9,8
(*) Σύνδεση με φλάντζα, δείτε την ειδική οδηγία στην ενότητα που αναφέρεται στη
σύνδεση φλάντζας σωληνώσεων.
Δακτύλιος-O
(ελαστικός)
Για το άνοιγμα
και κλείσιμο του
στελέχους βαλβίδας
Επιφάνεια έδρας
(Σε πλήρως κλειστή θέση)
Πίεση
ψυκτικού
Υποδοχή
για σύνδεση
ελέγχου -
μπορεί να
συνδεθεί
μόνον
εύκαμπτος
σωλήνας
πλήρωσης.
Σφίξτε την
τάπα με τη
ροπή που
υποδεικνύεται
Ρακόρ. Σφίξτε
με τη ροπή που
υποδεικνύεται
Βίδα κλεισίματος
(Στέλεχος βαλβίδας)
Τάπα. Σφίξτε με τη ροπή
που υποδεικνύεται
Κλειδί Allen
(Εικ.α)
