318
PMML0140A αναθ.1 - 07/2009

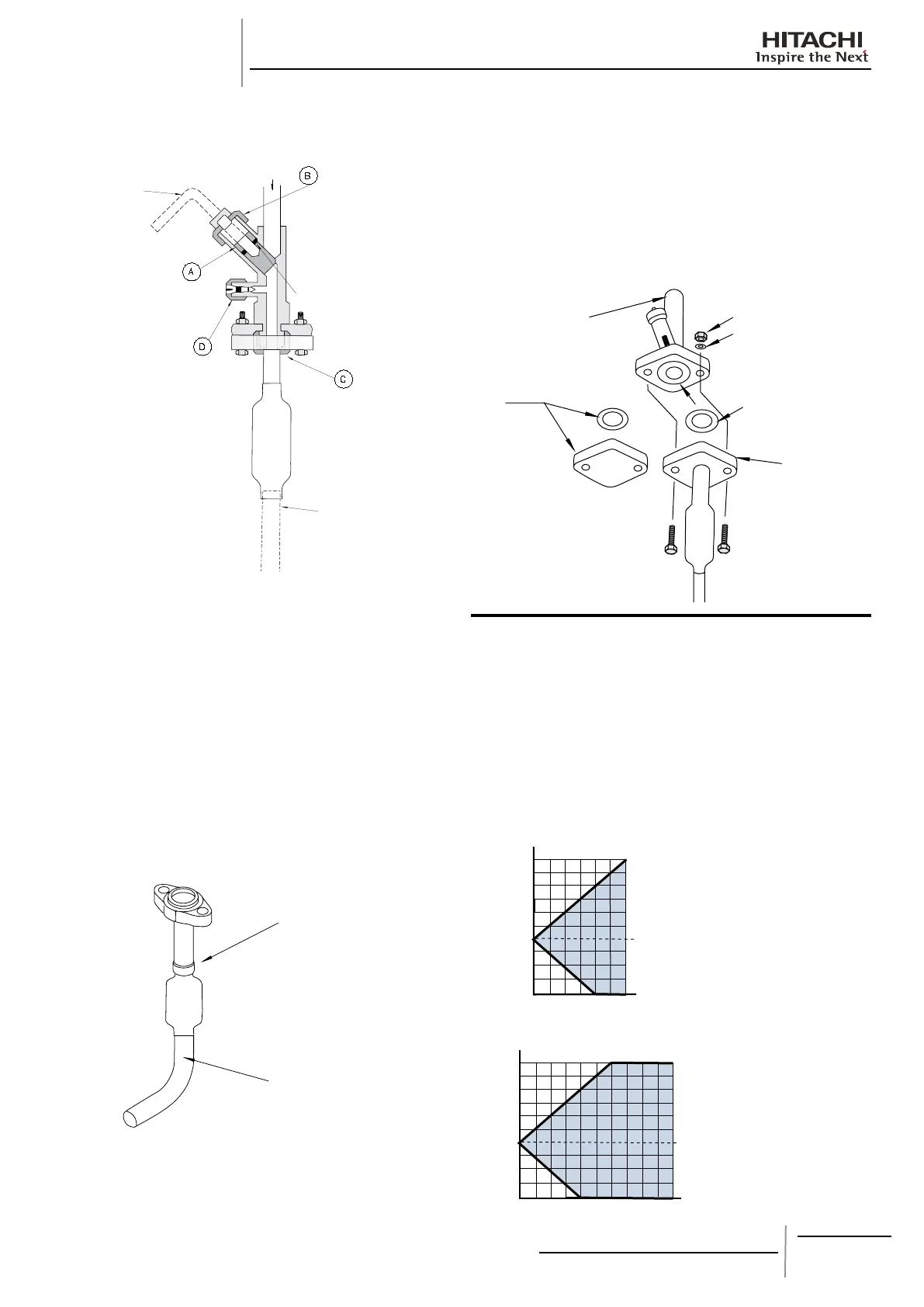

ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ
& ΠΛΗΡΩΣΗ ΜΕ
ΨΥΚΤΙΚΟ ΜΕΣΟ
Μη παρεχόμενος
σωλήνας
Τάπα. Σφίξτε
με τη ροπή που
υποδεικνύεται
Πίεση ψυκτικού
(Εικ.β)
Δακτύλιος-O
(ελαστικός)
Για το άνοιγμα
και κλείσιμο του
στελέχους βαλβίδας
Υποδοχή
για σύνδεση
ελέγχου -
μπορεί να
συνδεθεί μόνον
εύκαμπτος
σωλήνας
πλήρωσης.
Σφίξτε την
τάπα με τη
ροπή που
υποδεικνύεται
Φλάντζα. Σφίξτε
με τη ροπή που
υποδεικνύεται
Βίδα κλεισίματος
(Στέλεχος βαλβίδας)
ΠΡΟΣΟΧΗ:
Μην ασκείτε πίεση στο στέλεχος της βαλβίδας στο άκρο -
του ανοίγματος (5N.m ή μικρότερη). Δεν διατίθεται έδρα
της βαλβίδας.
Στον έλεγχο λειτουργίας, ανοίξτε πλήρως το στέλεχος της -
βαλβίδας. Διαφορετικά, μπορεί να προκληθεί ζημιά.
Σύνδεσηφλάντζαςσωληνώσεων
¡
(ΜόνογιατοRASC-10HRNE)
Βεβαιωθείτε ότι η βαλβίδα είναι κλειστή. -
Ετοιμάστε ένα (μη παρεχόμενο) λυγισμένο σωλήνα για τη
γραμμή υγρού. Συνδέστε το στη βαλβίδα υγρού με ρακόρ
μέσω της τετράγωνης οπής της κάτω βάσης.
Παρεχόμενη
φλάντζα σωλήνα με
σιγαστήρα
Μη παρεχόμενος
σωλήνας
Ετοιμάστε ένα (μη παρεχόμενο) σωλήνα για τη γραμμή αερίου. -
Συγκολλήστε το με την παρεχόμενη φλάντζα σωλήνα στο
εξωτερικό της μονάδας.
Συνδέστε τη φλάντζα σωλήνα στην βαλβίδα αερίου με το
παρεχόμενο παρέμβυσμα, μέσω της τετράγωνης οπής της
κάτω βάσης. Μην χρησιμοποιείτε το παρέμβυσμα που έχει
προσαρμοστεί στην μονάδα.
Μπουλόνια (x2)
Βαλβίδα αερίου
Παρέμβυσμα
Παρέμβυσμα
Φλάντζα
σωλήνα
Φλάντζα
Αφαίρεση
Παξιμάδι (x2)
Ροδέλα (x2)
11.4.ΣΩΛΗΝΩΣΕΙΣΚΑΙΠΛΗΡΩΣΗΜΕΨΥΚΤΙΚΟ
ΜΕΣΟ
11.4.1.ΜΗΚΟΣΣΩΛΗΝΩΣΕΩΝΨΥΚΤΙΚΟΥ
Η σύνδεση των σωληνώσεων ψυκτικού μεταξύ της εσωτερικής
μονάδας και της μονάδας RASC πρέπει να γίνει σύμφωνα με το
παρακάτω διάγραμμα. Οι προδιαγραφές πρέπει να βρίσκονται
εντός της γραμμοσκιασμένης περιοχής του διαγράμματος, το
οποίο εμφανίζει την κατάλληλη υψομετρική διαφορά ανάλογα με
το μήκος των σωληνώσεων.
Διάγραμμα σχεδίασης σωληνώσεων:
•
RASC-5/10H(V)RNE
30
10
0
-20
20
-10
10
20
30
40 50
0
L(m)
H(m)
RASC-3HVRNE
30
10
0
-20
20
-10
10
20
30
0
L(m)
H(m)
