319
PMML0140A αναθ.1 - 07/2009
ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ
& ΠΛΗΡΩΣΗ ΜΕ
ΨΥΚΤΙΚΟ ΜΕΣΟ

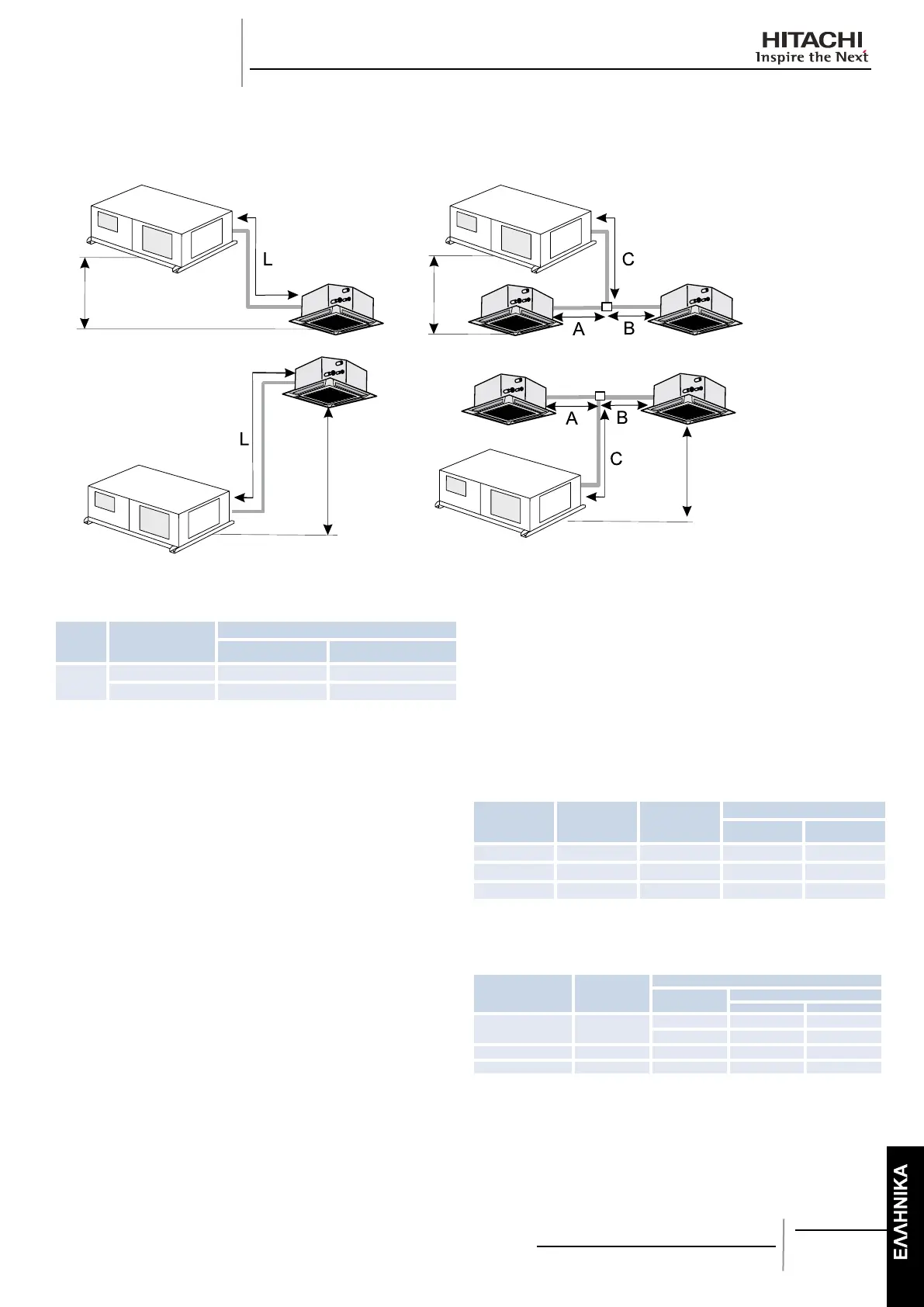

Παράδειγμα σε Απλό και Διπλό σύστημα:•
Απλό σύστημα Διπλό σύστημα
Μέγιστο μήκος σωλήνωσης, ανάλογα με τη μονάδα:•
Ένδειξη Μονάδα
Μέγιστομήκοςσωληνώσεων
Πραγματικόμήκος
σωλήνωσης
Αντίστοιχομήκος
σωλήνωσης
L
RASC-3H(V)RNE
≤ 30 m ≤ 45 m
RASC-5/10HVRNE
≤ 50 m ≤ 70 m
L = Μήκος σωλήνωσης.
ΣΗΜΕΙΩΣΗ:
Τοποθετήστε τη διακλάδωση του σωλήνα στη θέση από -
την οποία το μήκος των σωληνώσεων μέχρι τις εσωτερικές
μονάδες είναι ίδιο. Ωστόσο, όταν απαιτείται το μήκος των
σωληνώσεων από τη διακλάδωση μέχρι τις εσωτερικές
μονάδες να είναι διαφορετικό, εξαιτίας κατασκευαστικών
περιορισμών, τότε η διαφορά μεταξύ των δύο σωλήνων
πρέπει να είναι μικρότερη από 8 m.
11.4.2.ΕΠΙΛΟΓΗΣΩΛΗΝΩΣΕΩΝΨΥΚΤΙΚΟΥ
Επιλέξτε το μέγεθος της σύνδεσης της σωλήνωσης σύμφωνα •
με τις ακόλουθες προδιαγραφές:
Μεταξύ της μονάδας RASC και της διακλάδωσης σωλήνα: -
Επιλέξτε μέγεθος σύνδεσης σωλήνα ίδιο με το μέγεθος του
σωλήνα της μονάδας RASC
Μεταξύ διακλάδωσης σωλήνα και εσωτερικής μονάδας: -
Επιλέξτε μέγεθος σύνδεσης σωλήνα ίδιο με το μέγεθος του
σωλήνα της εσωτερικής μονάδας
Μονάδα
Μέγεθος
σωληνώσεων
αερίου
Μέγεθος
σωληνώσεων
υγρού
Διανομέας
Διπλό
σύστημα
Τετραπλό
σύστημα
RASC-3 15,88 (5/8”) 9,53 (3/8”) TE-03N -
RASC-5 15,88 (5/8”) 9,53 (3/8”) TE-56N -
RASC-10 25,4 (1”) 12,7 (1/2”) TE-10N QE-810N
Για μονάδες RASC-10HRNE, χρησιμοποιήστε μειωτήρα στις •
παρακάτω εγκαταστάσεις:
Τύπος
εγκατάστασης
Διανομέας
Σωλήνας
Τύπος
Διαστάσεις
α β
Απλό σύστημα -
Αέριο Ø 25,4 Ø 22,2
Υγρό Ø 12,7 Ø 9,53
Διπλό σύστημα TE-56N Υγρό Ø 9,53 Ø 6,35
Τετραπλό σύστημα QE-810N Υγρό Ø 12,7 Ø 9,53
ΣΗΜΕΙΩΣΗ:
Για διπλό -
σύστημα: L=C+(η
μεγαλύτερη
απόσταση μεταξύ
εσωτερικής
μονάδας
και σωλήνα
διακλάδωσης).
