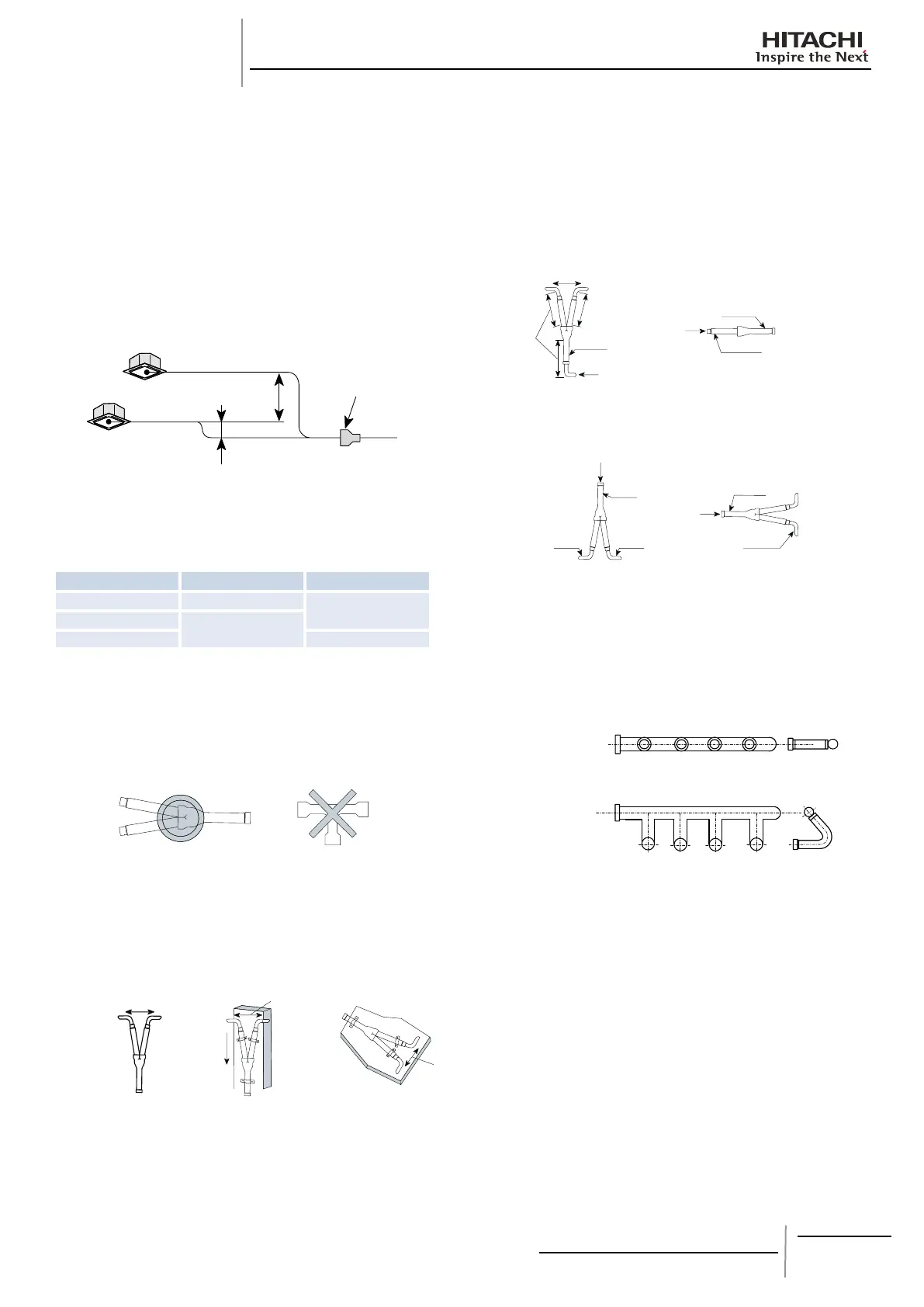

11.4.3.ΕΓΚΑΤΑΣΤΑΣΗΔΙΠΛΟΥ,ΤΡΙΠΛΟΥΚΑΙ
ΤΕΤΡΑΠΛΟΥΣΥΣΤΗΜΑΤΟΣ
Υψομετρική διαφορά μεταξύ των εσωτερικών μονάδων και •
του διανομέα
Εγκαταστήστε όλες τις εσωτερικές μονάδες στο ίδιο ύψος.
Όταν επιβάλλεται οι εσωτερικές μονάδες να εγκατασταθούν
σε διαφορετικό ύψος λόγω κατασκευαστικών περιορισμών,
τότε η υψομετρική διαφορά πρέπει να είναι μικρότερη από
0,5 μέτρα. Τοποθετήστε το σωλήνα διακλάδωσης στο ίδιο
ύψος με τις εσωτερικές μονάδες ή χαμηλότερα, αλλά ποτέ
ψηλότερα.
Παράδειγμα: Διπλό σύστημα
Εσωτερικές
μονάδες
Μικρότερη
από 0,5 mm
Υψομετρική διαφορά μεταξύ δύο
εσωτερικών μονάδων. Μικρότερη
από 0,5m
Σωλήνας
διακλάδωσης
Μέγεθος σωληνώσεων για την εσωτερική μονάδα.•
Το μέγεθος των σωληνώσεων για την εσωτερική μονάδα είναι
ως εξής
mm (in.)
Μονάδα
Μέγεθοςσωληνώσεων
αερίου
Μέγεθοςσωληνώσεων
υγρού
1,5 HP 12,7 (1/2”)
6,35 (1/4”)
2,0 HP
15,88 (5/8”)
2,5 HP 9,53 (3/8”)
Εγκατάσταση διανομέα•
1. Χρησιμοποιήστε το διανομέα που παρέχεται από την
HITACHI κατόπιν αιτήματος
Δεν μπορεί να χρησιμοποιηθεί σύνδεση Τ αντί για σωλήνα
διακλάδωσης.
Δείγμα: Διπλό σύστημα
2. Εγκατάσταση του διανομέα.
Στερεώστε το σωλήνα διακλάδωσης οριζόντια στην
κολώνα, στον τοίχο ή στην οροφή. Όταν στερεώνετε τους
σωλήνες στον τοίχο, πρέπει να υπάρχει περιθώριο για τη
διαστολή και τη συστολή τους, ώστε να μην σπάσουν.
Παράδειγμα: Διπλό σύστημα
Σε οριζόντια θέση
Προς τη μονάδα
RASC
Προς την
εσωτερική
μονάδα
Κατακόρυφα
Προς την
εσωτερική
μονάδα
Στερέωση του σωλήνα
διακλάδωσης στην
επιφάνεια κολώνας ή
τοίχου
Σε οριζόντια
θέση
Σε οριζόντια θέση
Στερέωση του σωλήνα
διακλάδωσης στην οροφή
ή σε δοκάρι
ΣΗΜΕΙΩΣΗ:
Στερεώστε τους σωλήνες από την εξωτερική πλευρά της -
μόνωσης ή παρεμβάλετε έναν απορροφητή ανάμεσα στο
σωλήνα και σε ένα μεταλλικό έλασμα στήριξης.
3. Σωστή τοποθέτηση διανομέα διπλού συστήματος
Παρακάτω εμφανίζεται η σωστή θέση του σωλήνα
•
διακλάδωσης διπλού συστήματος:
Επάνω
Κάτω
Πάνω από
0,5m
Κύριος σωλήνας
Κατεύθυνση ψυκτικού
Κατεύθυνση
ψυκτικού
Κύριος σωλήνας
Σωλήνας
διακλάδωσης
Αυτή η θέση δεν είναι σωστή.•
Επάνω
Κάτω
Κύριος σωλήνας
Κατεύθυνση
ψυκτικού
Κύριος σωλήνας
Σωλήνας
διακλάδωσης
Σωλήνας
διακλάδωσης
Σωλήνας
διακλάδωσης
4. Σωστή τοποθέτηση διανομέα τριπλού και τετραπλού
συστήματος.
Τοποθετήστε το διακλαδωτήρα οριζόντια
•
Παράδειγμα: Σωλήνας διακλάδωσης τριπλού συστήματος
Σωληνώσεις αερίου
Σωληνώσεις υγρού
