95
PMML0140A rev.1 - 07/2009
KÄLTEMITTELROHRE UND
KÄLTEMITTELMENGE

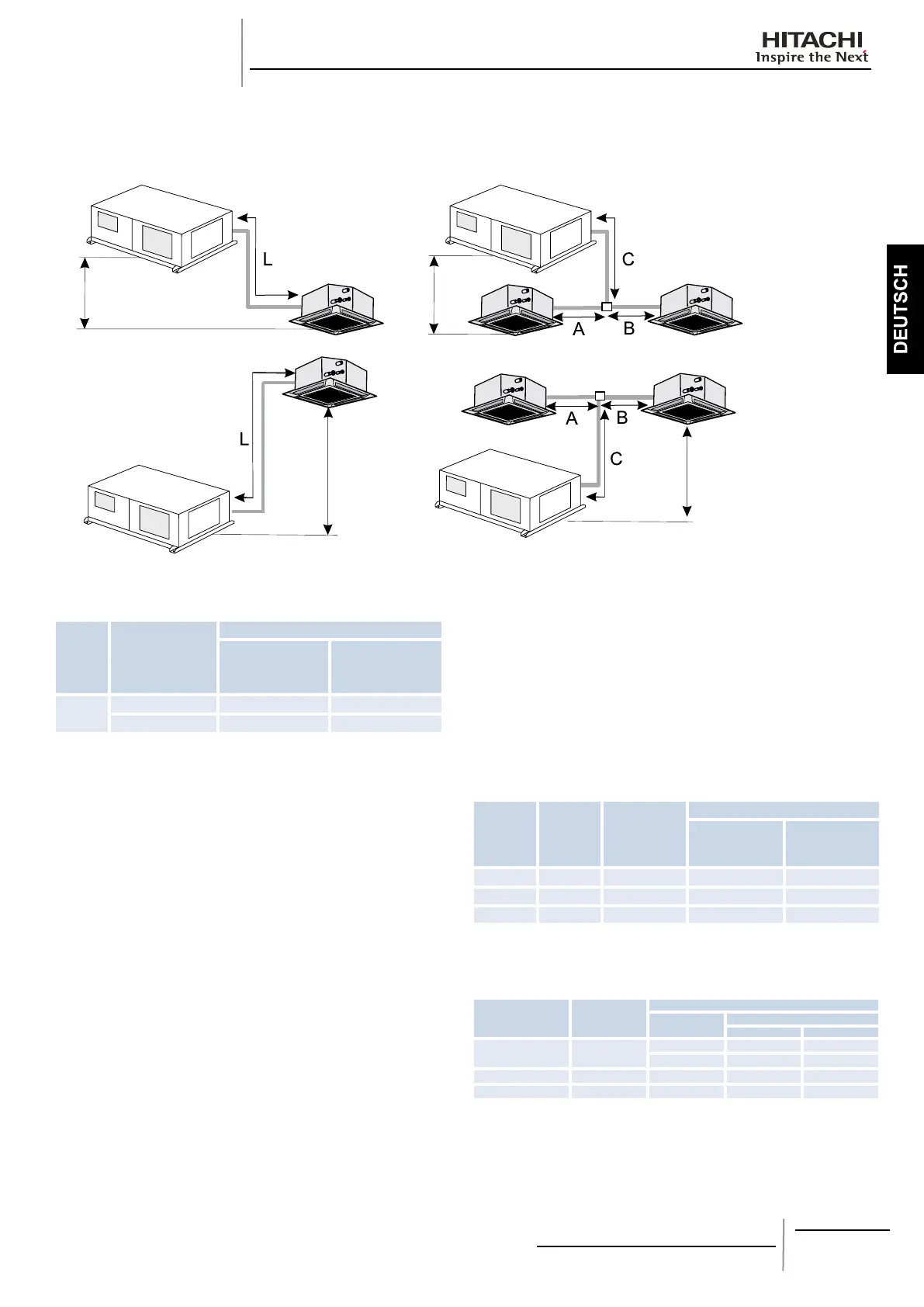

Beispiel in einem Einfach- und Doppelsystem:•
Einzelsystem Doppelsystem
Maximale Rohrlänge gemäß Gerät:•
Kennzei
chnung
Gerät
Maximale Leitungslänge
Tatsächliche
Rohrleitungslänge
Äquivalente
Rohrleitungslänge
L
RASC-3H(V)RNE
≤ 30 m ≤ 45 m
RASC-5/10HVRNE
≤ 50 m ≤ 70 m
L = Rohrlänge.
HINWEIS:
Bauen Sie das Abzweigrohr an eine Stelle, an der die -
Rohrlängen zu den Innengeräten gleich sind. Wenn
jedoch durch die Gebäudekonstruktion unterschiedliche
Rohrlängen vom Abzweigrohr zu den Innengeräten
erforderlich sind, sollte der Unterschied zwischen den
beiden Rohren unter 8 m betragen.
11.4.2. AUSWAHL DER KÄLTEMITTELLEITUNG
Wählen Sie die Rohranschlussgrößen nach folgenden •
Gesichtspunkten:
Zwischen RASC-Gerät und Abzweigrohr: -
Wählen Sie die Rohranschlussgröße entsprechend dem
Rohrdurchmesser des RASC-Geräts
Zwischen Abzeigrohr und Innengerät: -
Wählen Sie die Rohranschlussgröße entsprechend dem
Rohrdurchmesser des Innengeräts
Gerät
Größe der
Gasleitung
Größe der
Flüssigkeits
leitung
Verteiler
Doppelt Vierfach
RASC-3 15.88 (5/8”) 9.53 (3/8”) TE-03N -
RASC-5 15.88 (5/8”) 9.53 (3/8”) TE-56N -
RASC-10 25.4 (1”) 12.7 (1/2”) TE-10N QE-810N
Verwenden Sie bei RASC-10HRNE-Geräten in den folgenden •
Installationstypen ein Reduzierrohr:
Installationstyp Verteiler
Rohrleitung
Typ
Abmessungen
a b
Einzeln -
Gas Ø 25.4 Ø 22.2
Flüssigkeit Ø 12.7 Ø 9.53
Doppelt TE-56N Flüssigkeit Ø 9.53 Ø 6.35
Vierfach QE-810N Flüssigkeit Ø 12.7 Ø 9.53
HINWEIS:
Für Doppelsystem: -
L=C+(größter Abstand
zwischen Innengerät
und Abzweigrohr).
