98
PMML0140A rev.1 - 07/2009
KÄLTEMITTELROHRE UND
KÄLTEMITTELMENGE
11.5. VORSICHT! KONTROLLMUFFE STEHT
UNTER DRUCK
Verwenden Sie bei der Druckmessung die Kontrollmuffe
des Gasabsperrventils (A) und die Kontrollmuffe der
Flüssigkeitsleitungen (B).
Schließen Sie dann das Druckmessgerät gemäß der
folgenden Tabelle an, da Hoch- und Niederdruckseite je nach
Betriebsmodus wechseln.
Kühlbetrieb Heizbetrieb
Kontrollmuffe des Gasabsperrventils “A” Niederdruck Hochdruck
Kontrollmuffe für Leitung “B” Hochdruck Niederdruck
Kontrollmuffe des Flüssigkeits-
Absperrventils “C”
Ausschließlich für Vakuumpumpe
und Kühlmittelmenge
HINWEIS
Achten Sie darauf, dass beim Entfernen der Füllschläuche
kein Kühlmittel und kein Öl auf elektrische Bauteile tropft.

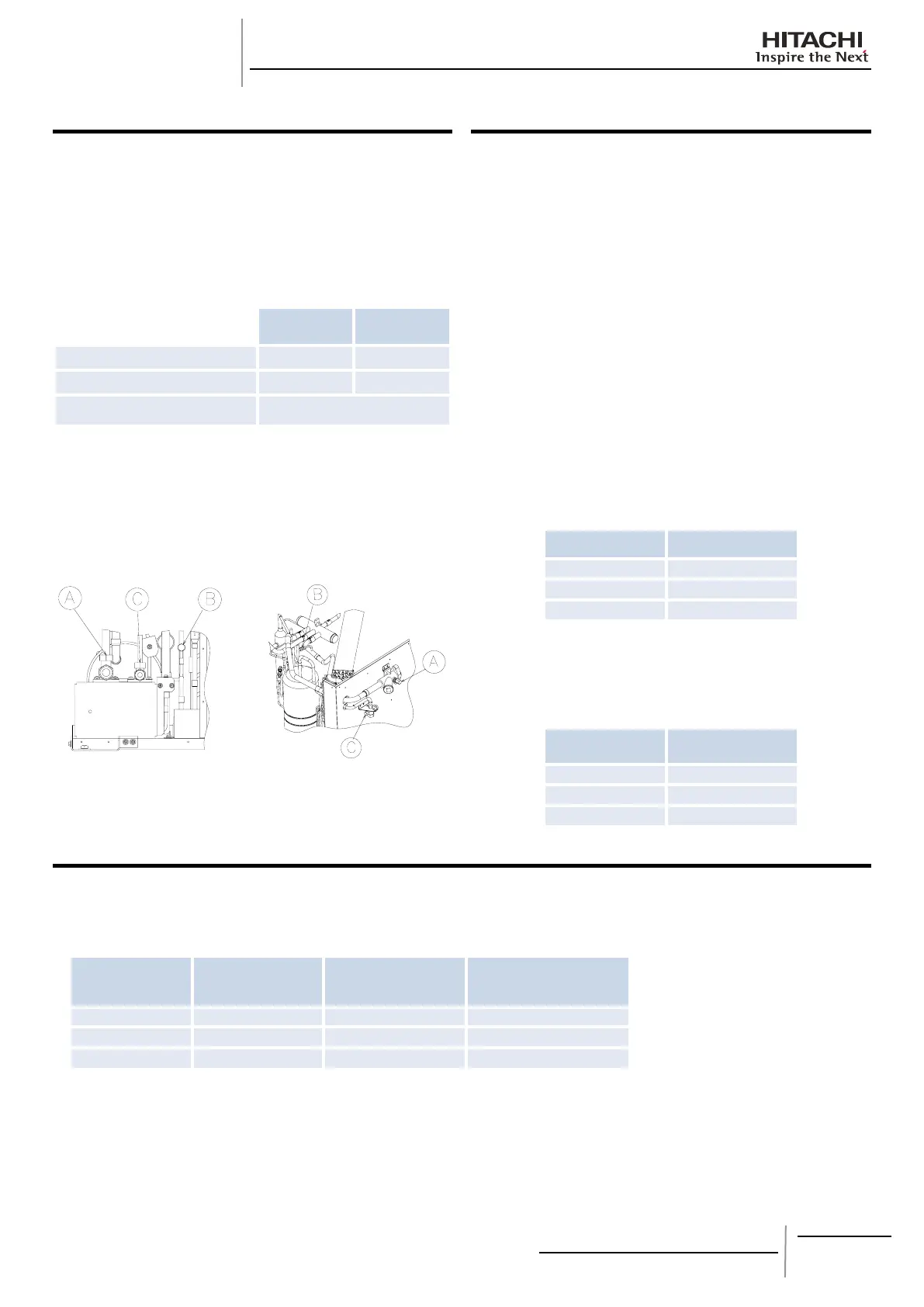

Die nachstehende Abbildung
zeigt ein 3PS- und ein5PS-
Beispiel
RASC-(3/5)HVRNE
RASC-10HRNE
11.6. KÄLTEMITTELFÜLLMENGE
RASC-Geräte wurden mit einer Kältemittelmenge für 20 m
(RASC-3HVRNE) bzw. 30 m (RASC-5HVRNE) Leitungslänge
befüllt. Beträgt die Rohrlänge mehr als 20 m (RASC-3HVRNE)
bzw. 30 m (RASC-5HVRNE), dann muss zusätzliches
Kältemittel eingefüllt werden).
1. Berechnen Sie die nötige Zusatzmenge an Kältemittel wie
hier beschrieben, und füllen Sie es auf.
2. Notieren Sie die zusätzliche Kältemittelmenge für spätere
Wartungsarbeiten.
VORSICHT
Messen Sie beim Einfüllen des Kältemittels die eingefüllte
Menge genau.
Zu viel oder zu wenig Kältemittel kann zu Kompressor-
problemen führen.
Werksseitige Kältemittelbefüllung für RASC-Gerät (Wo kg)
•
wie folgt:
AG MODELL
Wo Werkseitige
Füllmenge (kg)
RASC-3HVRNE 2.8
RASC-5HVRNE 4.0
RASC-10HRNE 9.0
VORSICHT
Falls die Rohrlänge weniger als 5 m beträgt, füllen Sie
eine Gesamtkältemittelmenge gemäß der nachfolgenden
Tabelle ein:
AG MODELL
Kältemittelmenge
(kg)
RASC-3HVRNE 2.3
RASC-5HVRNE 3.3
RASC-10HRNE 7.4
11.7. BERECHNUNG DER ZUSÄTZLICHEN KÄLTEMITTELMENGE
Siehe folgende Tabelle:•
AG MODELL
Wo:
Werkseitige
Füllmenge (kg)
l
Unbefüllte Länge (m)
p
Auffüllmenge (kg/m)
RASC-3HVRNE 2.8 20 0.06
RASC-5HVRNE 4.0 30 0.06
RASC-10HRNE 9.0 30 0.12
