99
PMML0140A rev.1 - 07/2009
KÄLTEMITTELROHRE UND
KÄLTEMITTELMENGE
11.8. ABPUMPEN DES KÄLTEMITTELS

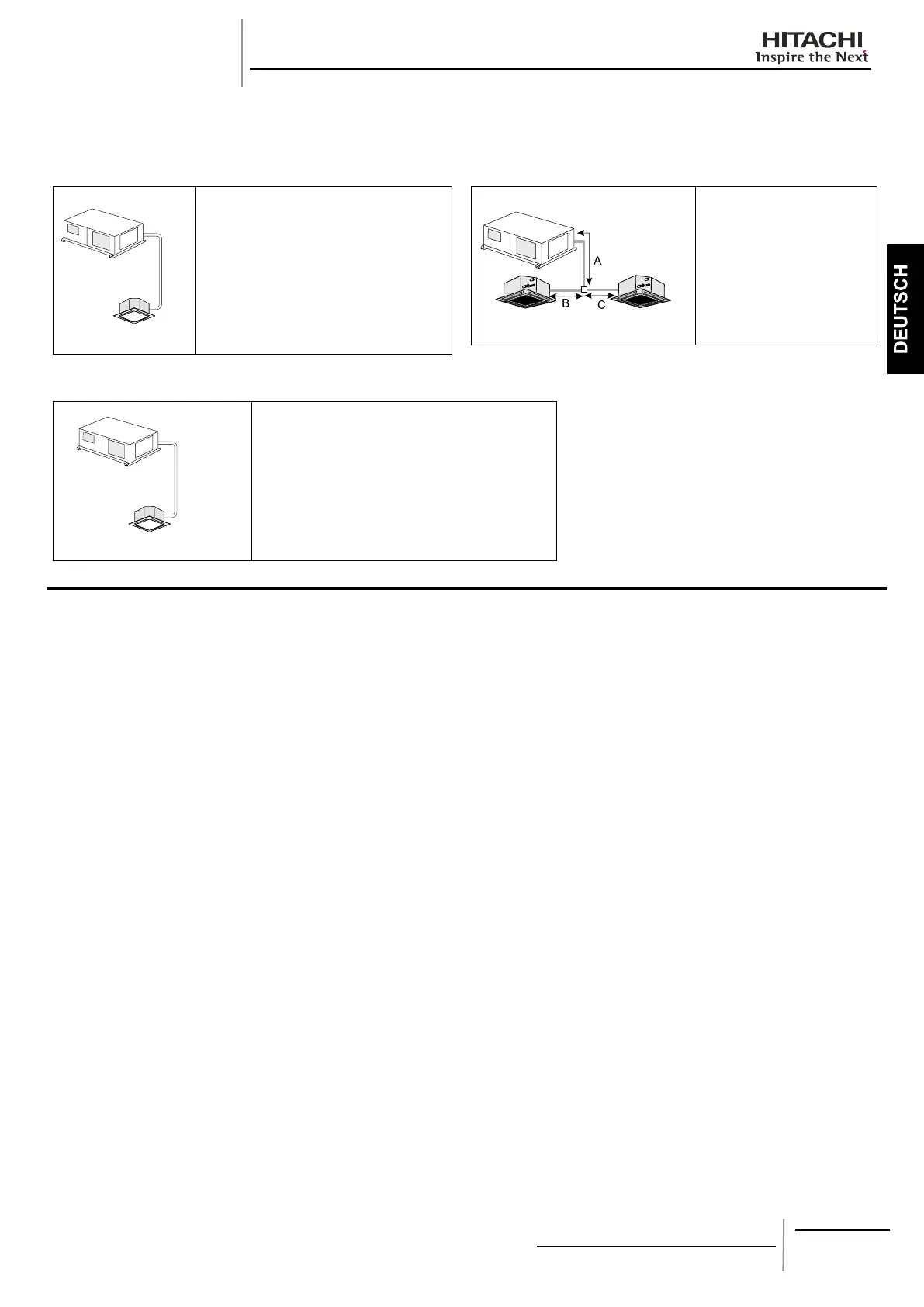

Einzelsystem ¡
Berechnen der Leitungslänge AL(m)
RASC-5/10H(V)RNE
Innengerät
AL: Rohrleitungslänge
l: Befüllungsfreie Rohrleitungslänge
(a): Eine zusätzliche Befüllung ist nicht erforderlich
AL≤
l
(b): Eine zusätzliche Befüllung ist erforderlich AL≥l
W (zusätzliche Befüllungsmenge) = (AL l) x p
Doppelsystem ¡
Berechnen der Leitungslänge AL(m) AL= A+B+C
RASC-5/10H(V)RNE
Innengerät Innengerät
AL: A+B+C
l: Befüllungsfreie Rohrleitungslänge
W (zusätzliche Befüllungsmenge)
= (AL
l) x p
Beispiel: −
AL: 45m
l: 30m
RASC-5HVRNE
RCI-5.0FSN2E
W (zusätzliche Befüllungsmenge) = (45-30) x 0,06 = 0,9 kg
Sollte es beim Auswechseln eines Innen- bzw. RASC-Geräts
erforderlich sein, das Kältemittel im RASC-Gerät zu sammeln,
gehen Sie dabei folgendermaßen vor:
1. Schließen Sie die Verteilerarmatur an das Gasabsperrventil
und an das Flüssigkeitsabsperrventil an.
2. Schalten Sie den Strom ein.
3. Stellen Sie den DSW1-1 Pin der RASC-Geräte-PCB auf „ON“
(Kühlbetrieb). Schließen Sie das Flüssigkeitsabsperrventil und
fangen Sie das Kältemittel auf.
4. Wenn der Druck auf der Niedrigdruckseite (Gasabsperrventil)
-0,01 MPa (-100 mmHG) anzeigt wird, leiten Sie umgehend
folgende Schritte ein.
Schließen Sie das Gasabsperrventil.
−
Setzen Sie den DSW1-1 Pin auf „OFF“ (zum Ausschalten −
des Geräts).
5. Schalten Sie den Strom AUS.
VORSICHT:
Messen Sie den Niedrigdruck mit dem Druckmesser und
achten Sie darauf, dass er nicht unter -0,01 MPa sinkt. Falls
der Druck unter -0,01 MPa sinkt, ist möglicherweise der
Kompressor defekt.
