7-1
[CHASSIS PARTS]
REF ORDER
DESCRIPTION
QTY.
NO. NO.
W1 8600037590 SP CABLE -1 70MM <PHL> 1
J1 6510004881 MR-DSE-01-1 <GA> 1
SP1 2510001160 057P0802 1
MF1 2710000820 EFB0412VHD-6P38 <USE>HK 1
MP1 8010023321 3598 CHASSIS-1 <YPE> 1
MP2 8210030390 3598 CHASSIS PANEL 1
MP3 8110010790 3598 U-COVER ASSEMBLY 1
MP4 8110010750 3598 L-COVER 1
MP5 8110009020 2969 FAN COVER 1
MP6 8930078590 3167 SP RUBBER (TOP) 1
MP7 8930089330 3484 CLIP Y1311 1
MP8 8810009611 FLAT M2.6X 6 ZK3 15
MP9 8810008661 PHBT M3 X 8 NI-ZC3 13
MP10 8810008661 PHBT M3 X 8 NI-ZC3 4
MP11 8810008661 PHBT M3 X 8 NI-ZC3 2
MP12 8810010141 SCREW PH M3 X30 ZK3 4
MP14 8930069590 THERMAL SHEET (BB)TC-400HS-1.4 (9.7X2) 1
MP15 8930091690 SPONGE (NB) 1
MP16 8930091700 HIMELON SHEET (DL) 3
MP17 8930085740 3401 GPS SPONGE 1
MP20 8930091740 SHIELD SPONGE (DG) #02 2
8930091740 SHIELD SPONGE (DG) #03 2
8930091740 SHIELD SPONGE (DG) #05 2
8930091740 SHIELD SPONGE (DG) #10 2
MP21 8930091720 FERRITE SHEET (AW) #02 1
8930091720 FERRITE SHEET (AW) #03 1
8930091720 FERRITE SHEET (AW) #05 1
8930091720 FERRITE SHEET (AW) #10 1
MP22 8930091730 FERRITE SHEET (AX) #02 1
8930091730 FERRITE SHEET (AX) #03 1
8930091730 FERRITE SHEET (AX) #05 1
8930091730 FERRITE SHEET (AX) #10 1
[CONTROL UNIT]
[ACCESSORIES]
[MAIN UNIT]
REF ORDER
DESCRIPTION
QTY.
NO. NO.
J6 6450002420 9691-6614 <SJC> 1
J101 6510023110 3008L-8P8C <KIN> 1
DS1 5030003920 JIC-LTNN013601-01 <RYOYO> 1
S14 2250000790 EC12E24204A9 1
S15 2250000790 EC12E24204A9 1
EP15 8930091410 SRCN-3598-SP-N-W (SHJ) 1
MP1 8210030360 3598 FRONT PANEL 1
MP3 8210030450 3598 REAR PANEL ASSEMBLY 1
MP4 8210030380 3598 REFLECTOR 1
MP5 8930091190 3598 LCD PLATE Y1338 1
MP6 8930091310 3598 LCD FILTER 1
MP7 8610015560 KNOB N-428 2
MP9 8610011170 KNOB N290 4
MP11 8930091160 3598 C-KEY 1
MP12 8930091170 3598 L-KEY 1
MP13 8930091180 3598 R-KEY 1
MP14 8810008991 PHBT M2 X10 NI-ZK3 4
REF ORDER
DESCRIPTION
QTY.
NO. NO.
J1* 6510014961 B2B-ZR-SM4-TF (LF) (SN) 1
J100 6510023110 3008L-8P8C <KIN> 1
J101 6450001440 HSJ1403-01-010 1
J102 6510025940 PJ-3047S <XIN> 1
J103* 6510014961 B2B-ZR-SM4-TF (LF) (SN) 1
J300 6510025950 PCB-606 (6P6C) BLACK <VKH> 1
J301* 6510029570 20P5.0-JMCS-G-B-TF (N) 1
W1 7030014230 RJ20S0OHM 1
W300 8900016020 OPC-1671 1
MP200* 8510019340 3179 VCO CASE Y1142 1
MP202* 8510016471 2775 VCO CASE-1 1
MP203* 8510016471 2775 VCO CASE-1 1
MP204* 8510019340 3179 VCO CASE Y1142 1
MP206* 8510016471 2775 VCO CASE-1 1
MP207* 8510016471 2775 VCO CASE-1 1
MP208 8510019350 3179 VCO COVER Y1143 2
MP212 8930060270 2633 M-SHEET 2
MP213 8930059770 2633 M-HOLDER Y668 2
MP214 8510016461 2775 VCO COVER-1 4
REF ORDER
DESCRIPTION
QTY.
NO. NO.
F1 5210000121 FGB 15A PBF (FGB0 125V) 1
MC1 (Optional) HM-207 1
W1 8900015280 OPC-345A 1
W2 (Optional) OPC-837 1
MP1 8930007300 MIC HANGER 1

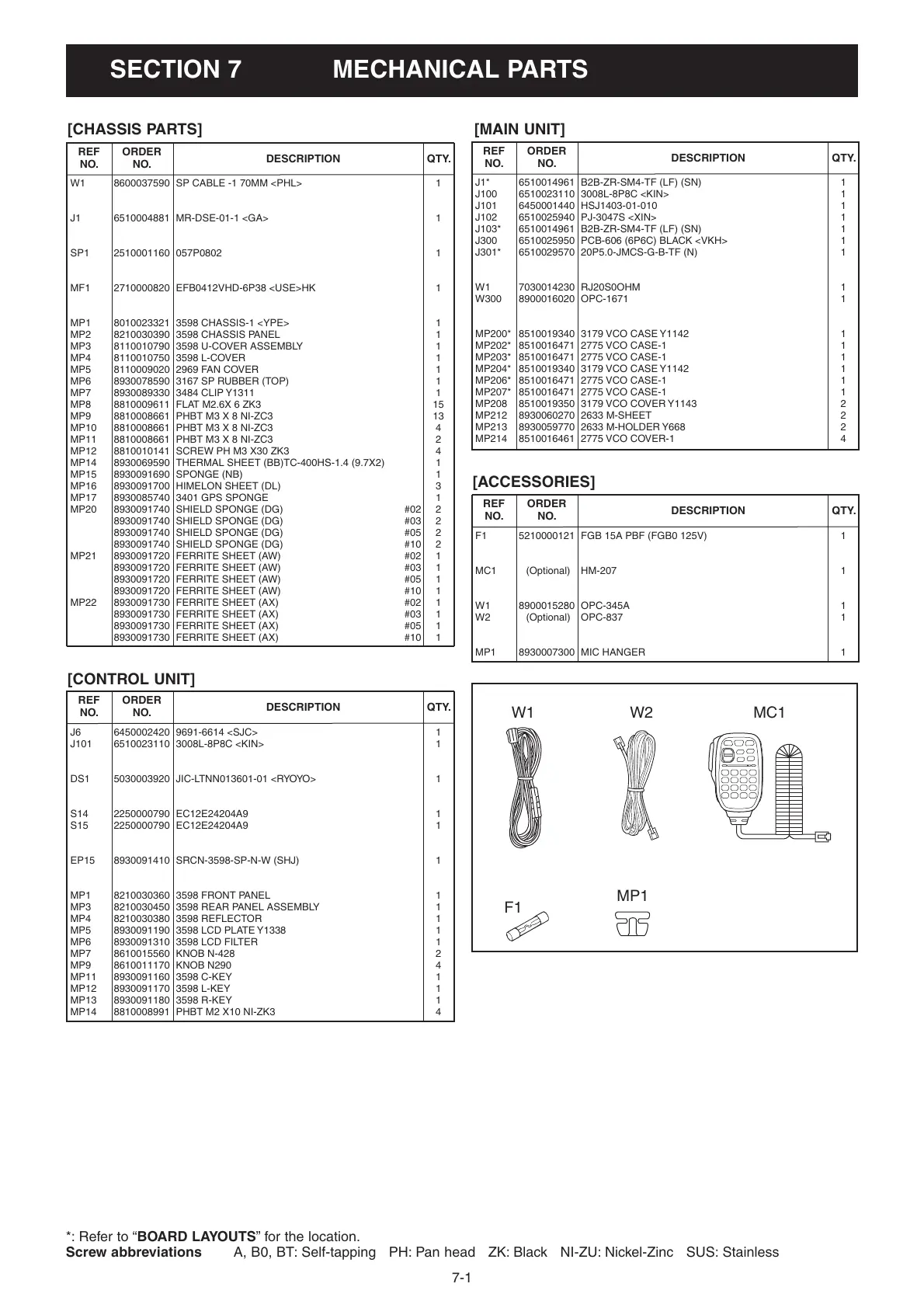

SECTION 7. MECHANICAL PARTS
*: Refer to BOARD LAYOUTS for the location.
Screw abbreviations A, B0, BT: Self-tapping PH: Pan head ZK: Black NI-ZU: Nickel-Zinc SUS: Stainless
W1 W2 MC1
F1
MP1
