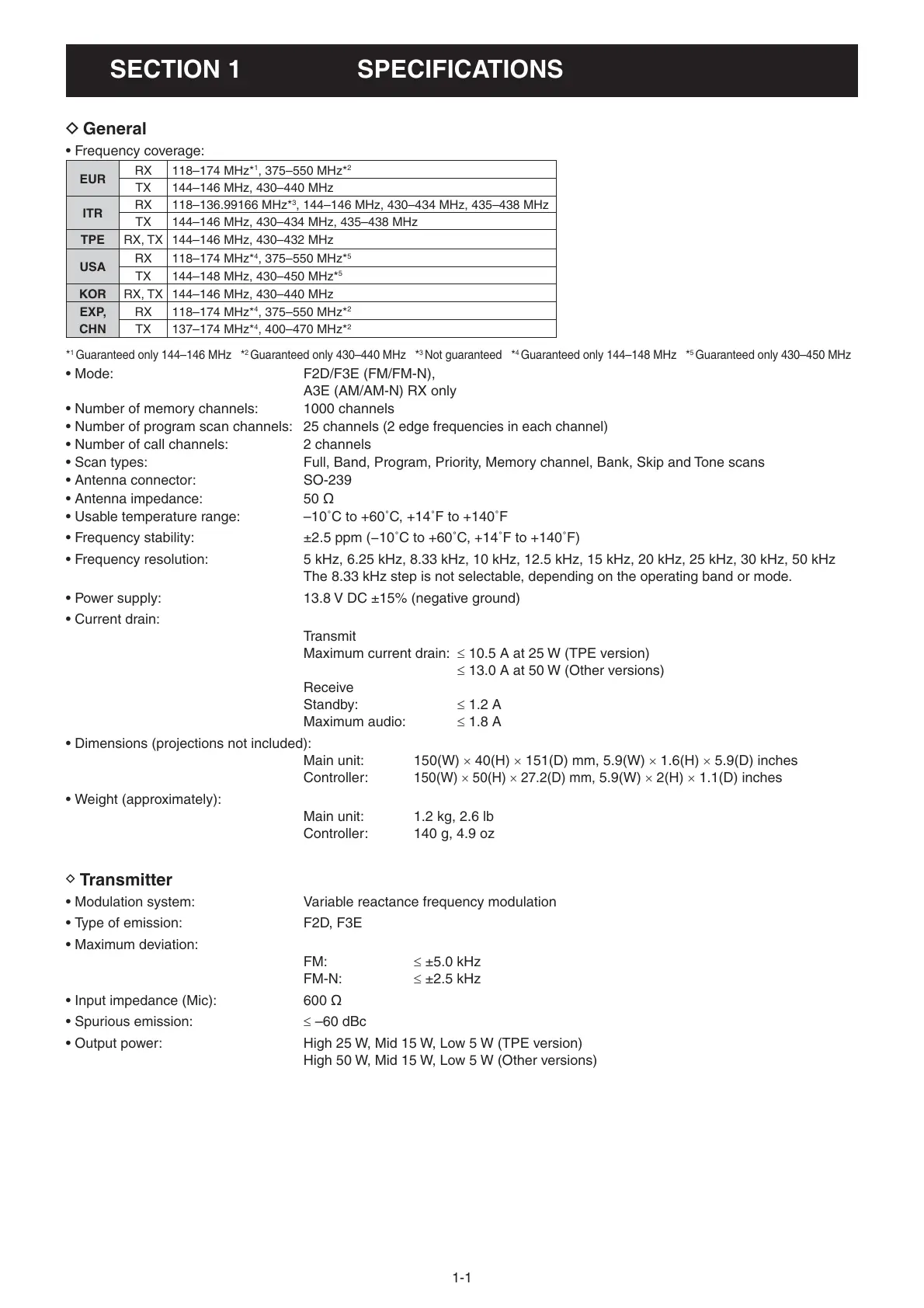

SECTION 1. SPECIFICATIONS
D
General
• Frequency coverage:
EUR
RX 118–174 MHz*
1
, 375–550 MHz*
2
TX 144–146 MHz, 430–440 MHz
ITR
RX 118–136.99166 MHz*
3
, 144–146 MHz, 430–434 MHz, 435–438 MHz
TX 144–146 MHz, 430–434 MHz, 435–438 MHz
TPE RX, TX 144–146 MHz, 430–432 MHz
USA
RX 118–174 MHz*
4
, 375–550 MHz*
5
TX 144–148 MHz, 430–450 MHz*
5
KOR RX, TX 144–146 MHz, 430–440 MHz
EXP,
CHN
RX 118–174 MHz*
4
, 375–550 MHz*
2
TX 137–174 MHz*
4
, 400–470 MHz*
2
*
1
Guaranteed only 144–146 MHz *
2
Guaranteed only 430–440 MHz *
3
Not guaranteed *
4
Guaranteed only 144–148 MHz *
5
Guaranteed only 430–450 MHz
• Mode: F2D/F3E (FM/FM-N),
A3E (AM/AM-N) RX only
• Number of memory channels: 1000 channels
• Number of program scan channels: 25 channels
(2 edge frequencies in each channel)
• Number of call channels: 2 channels
• Scan types: Full, Band, Program, Priority, Memory channel, Bank, Skip and Tone scans
• Antenna connector: SO-239
• Antenna impedance: 50 ø
• Usable temperature range: –10˚C to +60˚C, +14˚F to +140˚F
• Frequency stability: ±2.5 ppm (−10˚C to +60˚C, +14˚F to +140˚F)
• Frequency resolution: 5 kHz, 6.25 kHz, 8.33 kHz, 10 kHz, 12.5 kHz, 15 kHz, 20 kHz, 25 kHz, 30 kHz, 50 kHz
The 8.33 kHz step is not selectable, depending on the operating band or mode.
• Power supply: 13.8 V DC ±15% (negative ground)
• Current drain:
Transmit
Maximum current drain: 10.5 A at 25 W (TPE version)
13.0 A at 50 W (Other versions)
Receive
Standby: 1.2 A
Maximum audio: 1.8 A
• Dimensions (projections not included):
Main unit: 150(W) 40(H) 151(D) mm, 5.9(W) 1.6(H) 5.9(D) inches
Controller:
150(W) 50(H) 27.2(D) mm,
5.9(W) 2(H) 1.1(D) inches
• Weight (approximately):
Main unit: 1.2 kg, 2.6 lb
Controller: 140 g, 4.9 oz
D
Transmitter
• Modulation system: Variable reactance frequency modulation
• Type of emission: F2D, F3E
• Maximum deviation:
FM: ±5.0 kHz
FM-N: ±2.5 kHz
• Input impedance (Mic): 600 ø
• Spurious emission: –60 dBc
• Output power: High 25 W, Mid 15 W, Low 5 W (TPE version)
High 50 W, Mid 15 W, Low 5 W (Other versions)
