2 Installation
2

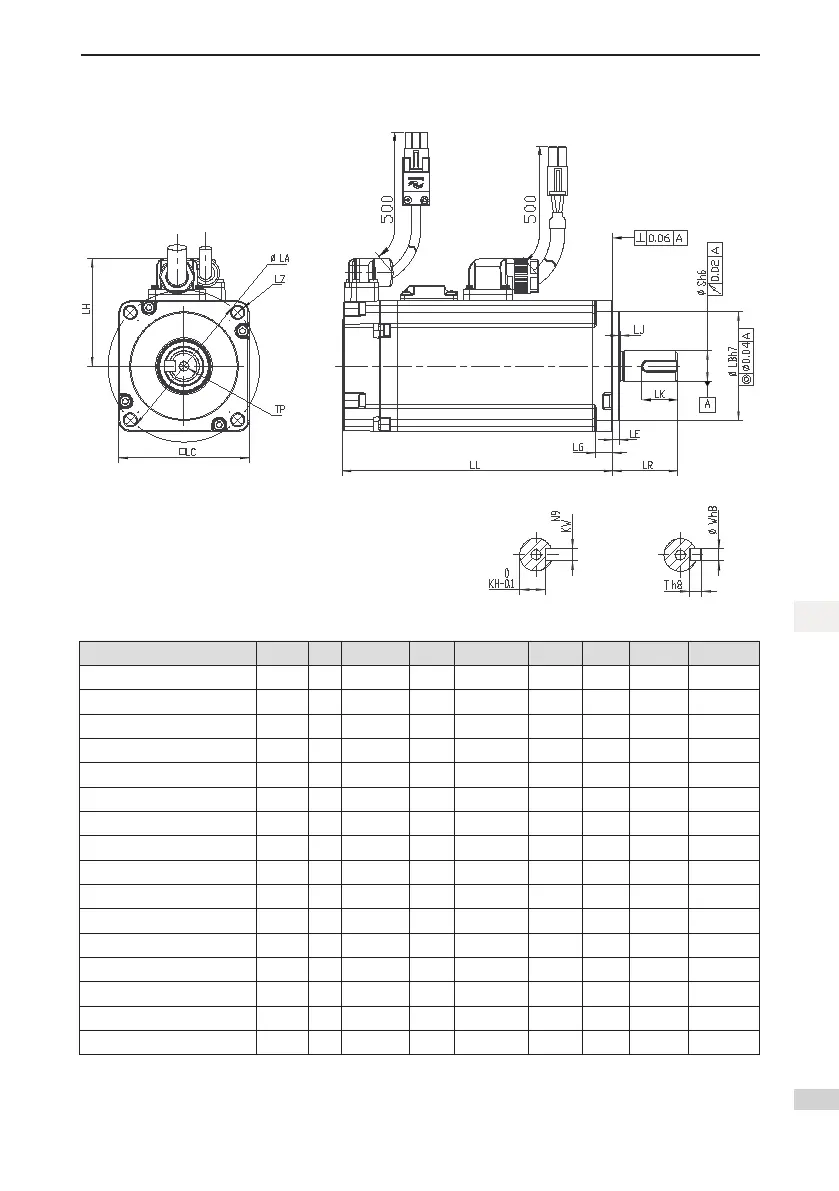

2.3 Physical Dimensions of the MS1H1 Series Motor
Shaft end diagram Keyed shaft end diagram
Motor Model LL LC LR LA LZ LH LG LE LJ
MS1H1-05B30CB-A330Z-S 65 40 25±0.5 46 2–φ4.5 40 5 2.5±0.5 0.5±0.35
MS1H1-05B30CB-A332Z-S 97 40 25±0.5 46 2–φ4.5 40 5 2.5±0.5 0.5±0.35
MS1H1-10B30CB-A330Z-S 77.5 40 25±0.5 46 2–φ4.5 40 5 2.5±0.5 0.5±0.35
MS1H1-10B30CB-A332Z-S 109 40 25±0.5 46 2–φ4.5 40 5 2.5±0.5 0.5±0.35
MS1H1-20B30CB-A331Z-S 72.5 60 30±0.5 70 4–φ5.5 49.5 7.5 3±0.5 0.5±0.35
MS1H1-20B30CB-A334Z-S 100 60 30±0.5 70 4–φ5.5 49.5 7.5 3±0.5 0.5±0.35
MS1H1-40B30CB-A331Z-S 91 60 30±0.5 70 4–φ5.5 49.5 7.5 3±0.5 0.5±0.35
MS1H1-40B30CB-A334Z-S 119 60 30±0.5 70 4–φ5.5 49.5 7.5 3±0.5 0.5±0.35
MS1H4-40B30CB-A331Z-S 105 60 30±0.5 70 4–φ5.5 49.5 7.5 3±0.5 0.5±0.35
MS1H4-40B30CB-A334Z-S 128 60 30±0.5 70 4–φ5.5 49.5 7.5 3±0.5 0.5±0.35
MS1H1-55B30CB-A331Z-S 96 80 35±0.5 90 4–φ7 59.5 7.7 3±0.5 0.5±0.35
MS1H1-75B30CB-A331Z-S 108 80 35±0.5 90 4–φ7 59.5 7.7 3±0.5 0.5±0.35
MS1H1-75B30CB-A334Z-S 140.5 80 35±0.5 90 4–φ7 59.5 7.7 3±0.5 0.5±0.35
MS1H1-10C30CB-A331Z-S 119 80 35±0.5 90 4–φ7 59.5 7.7 3±0.5 0.5±0.35
MS1H4-75B30CB-A331Z-S 118.5 80 35±0.5 90 4–φ7 59.5 7.7 3±0.5 0.5±0.35
MS1H4-75B30CB-A334Z-S 148 80 35±0.5 90 4–φ7 59.5 7.7 3±0.5 0.5±0.35
