Réglages de connexion
m

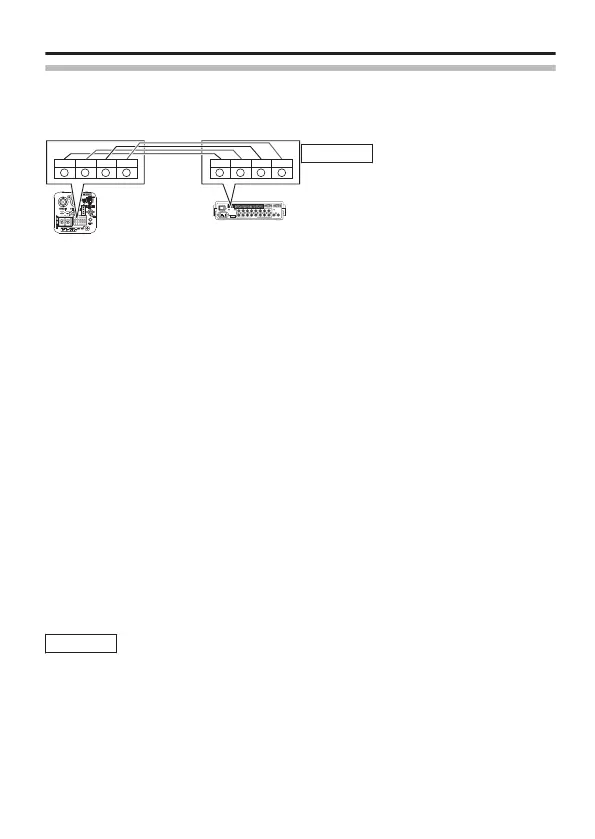

Branchement des câbles de signaux de contrôle sur la caméra
(arrière)
Memo
Branchez les câbles correctement, de
sorte à ce que les marques A, B, C,
D des terminaux des caméras
correspondent avec les marques des
terminaux RM-P2580.
m
Réglages du commutateur arrière (A p. 24)
Réglez le commutateur [RX TERM OFFlON].
Réglez uniquement la caméra connectée par la ligne de signaux de
contrôle sur “ON”. Réglez toutes les autres caméras sur “OFF”.
m
Réglages de l’écran menu (A p. 32)
① Sélectionnez l’élément [MAINTENANCE] sur l’écran [MENU] et
appuyez sur le bouton [SET].
L’écran [MAINTENANCE] s’affiche.
② Appuyez sur la flèche du haut ou sur la flèche du bas du
bouton en croix, pour sélectionner l’élément
[COMMUNICATION]; appuyez ensuite sur les flèche de
gauche ou de droite du bouton en croix pour sélectionner
“JCCP”; appuyez ensuite sur le bouton [SET].
L’écran [COMMUNICATION (JCCP)] s’affiche.
③ Réglez [PROTOCOL 1] sur “MULTIDROP”.
④ Réglez [PROTOCOL 2] sur “DUPLEX”.
⑤ Réglez l’élément [MACHINE ID] selon le nombre de terminaux
RM-P2580[VIDEO INPUT] sur chaque caméra.
⑥ Appuyez sur le bouton [MENU] pour quitter le réglage.
⑦ Éteignez et allumez la caméra.
Memo
v
Éteignez le dispositif à utiliser.
v
Reportez-vous également au manuel d’instruction du
dispositif à utiliser.
v
Pour de plus amples détails concernant le type de câble
de connexion et la distance, reportez-vous à "Connexion à
l’alimentation électrique" (A p. 20).
v
Les câbles de signaux de contrôle ne prennent pas en
charge les connexions en boucle.
1
TO CAMERA DATA I / O
RX
+
RX
-
TX
+
TX
-
COM
1 2 3 4 5 6 7 8
COM
9/110/2 11/312/413/514/615/716/8
COMCOM COM
CAMERA
SW
UNIT
ALARM
AUTO
4312 8756
2 3 4 5 6 7
8
1
MONITOR
OUTPUT
MONITOR
SERIAL-2SERIAL-1
VIDEO INPUT
VIDEO OUTPUT
OUTPUT
2
1
ON
2 3 4 5 6 7
8
RM-P2580
RX
-
RX+
TX
-
TX+
A
B C D
RX
-
RX+
TX
-
TX+
A
B C D
CAMÉRA
Connexion/Installation
F-17
