Systemanschluss

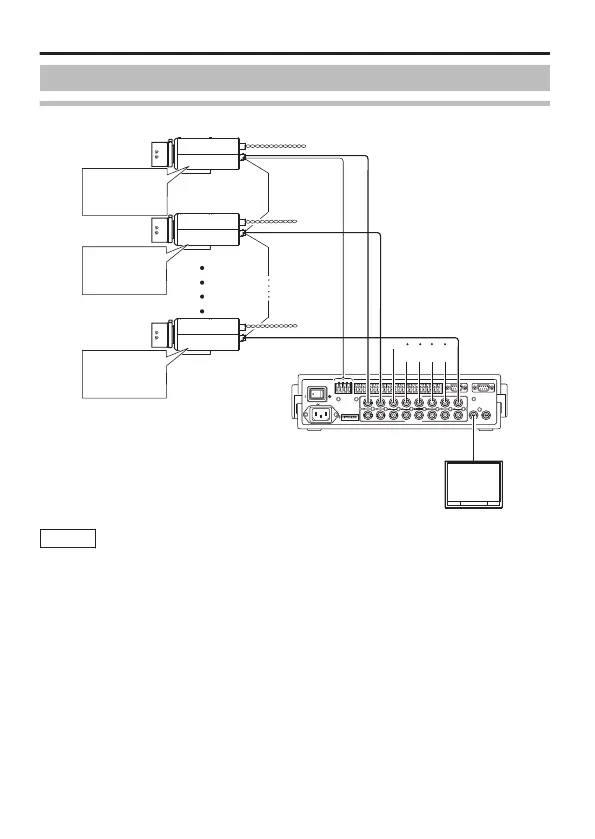

Anschlussdiagramm
.
1
TO CAMERA DATA I / O
RX
+
RX
-
TX
+
TX
-
COM
1 2 3 4 5 6 7 8
COM
9/1 10/2 11/3 12/4 13/5 14/6 15/7 16/8
COM COM COM
CAMERA
SW
UNIT
ALARM
AUTO
431 2 875 6
2 3 4 5 6 7
8
1
MONITOR
OUTPUT
MONITOR
SERIAL-2SERIAL-1
VIDEO INPUT
VIDEO OUTPUT
OUTPUT
2
1
ON
2 3 4 5 6 7
8
ALC
LEVEL
Av Pk
L H
ALC
LEVEL
Av Pk
L H
ALC
LEVEL
Av Pk
L H
MACHINE ID : 8
(Menübildschirm)
RX TERM : ON
(Schaltere)
MACHINE ID : 2
(Menübildschirm)
RX TERM : OFF
(Schaltere)
MACHINE ID : 1
(Menübildschirm)
RX TERM : OFF
(Schaltere)
RM-P2580
Videosignalkabel
Monitor
KAMERA 8
KAMERA 2
KAMERA 1
Kontrollsignal
kabel
Stromkabel
Notiz
v
Wählen Sie während der Steuerung mit der RM-P2580 „JCCP“ für den
Menüpunkt [COMMUNICATION] auf dem [MAINTENANCE]-
Bildschirm. Stellen Sie [PROTOCOL 1] auf dem [COMMUNICATION
(JCCP)]-Bildschirm auf „MULTIDROP“ und [PROTOCOL 2] auf
„DUPLEX“ ein.
v
Für die Steuerung mit einem anderen Gerät als der RM-P2580,
nehmen Sie die Einstellung mithilfe der Schalter und des
Menübildschirms vor, entsprechend dem verwendeten System.
v
Für Systeme, für die die RM-P2580 verwendet wird, werden mehrere
Kameras (bis zu 16 Geräte) mithilfe einer Reihe von
Kontrollsignalkabeln angeschlossen. Daher funktioniert das gesamte
System nicht richtig, falls die Schaltereinstellung für eine der
angeschlossenen Kameras inkorrekt ist. „Kontrollsignalkabelanschluss
an Kamera (Rückseite)“ (A S. 19)
