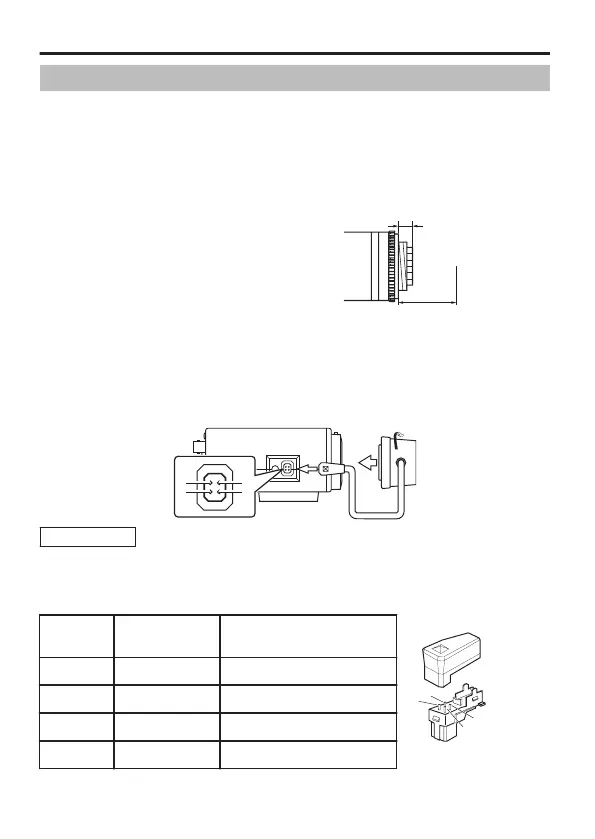

Установка объектива
1
Перед установкой объектива ознакомьтесь с процедурой монтажа.
Данная камера совместима с объективами для CS-монтажа.
Чтобы использовать объективы для C-монтажа, требуется адаптер для C-
монтажа. Для получения дополнительной информации об адаптере для C-
монтажа обратитесь к представителю компании JVC.
Запрещается использовать объективы, размер которых превышает (a) (см. рис.
ниже), так как это может привести к повреждению внутренних деталей камеры и не
позволит выполнить правильную установку. Это приведет к сбоям в работе камеры.
Размеры (а)
:
5,5 мм и менее
Фокус фланца (b)
:
12,5 мм
2
Поверните объектив по часовой стрелке и надежно закрепите его на
корпусе камеры.
3
Установите переключатель выбора объектива [IRIS VIDEOlDC]
(A стр. 13) на задней панели в соответствии с используемым
объективом.
4
Проверьте расположение разъемов и подключите кабель объектива к гнезду.
.
POWER IRIS
4
22
1
2
3
4
Заметки
v
Если контактный разъем кабеля объектива отличается,
подключите при помощи 4-контактного разъема. Для
получения дополнительной информации о 4-контактных
разъемах обратитесь к представителю компании JVC.
(Номер компонента: SCV2859-001)
№
контакта
DC IRIS Objektiv Видео-объектив с ирисовой
диафрагмой
1 Затухающий (-) +9 В (макс. 50 мА)
2 Затухающий (+) NC
3 Управляющий (+) Видеосигнал
4 Управляющий (-) Заземление
(a)
(b)
F
4-контактный разъем
1
2
3
4
