Параметры подключения
m

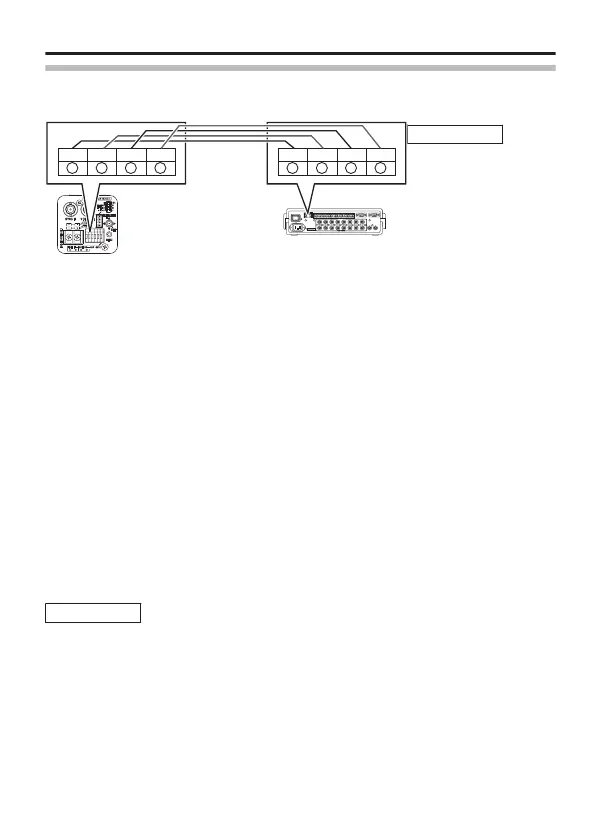

Подключение кабеля управляющего сигнала на камере (задняя панель)
Заметки
Подключите кабели
таким образом, чтобы
отметки A, B, C, D на
терминалах камеры
совпадали с такими же
отметками на
терминалах RM-
P2580.
m
Параметры переключателей задней панели (A стр. 24)
Установите переключатель [RX TERM OFFlON].
Установите только камеру, подключенную кабелем управляющего сигнала, на
„ON“. Установите все остальные камеры на „OFF“.
m
Настройки экрана меню (A стр. 32)
① Выберите пункт [MAINTENANCE] на экране [MENU] и нажмите кнопку
[SET].
Появится экран [MAINTENANCE].
② Нажимайте крестообразную кнопку вверх/вниз, чтобы выбрать
пункт [COMMUNICATION], затем влево/вправо, чтобы установить на
„JCCP“, после чего нажмите кнопку [SET].
Появится экран [COMMUNICATION (JCCP)].
③ Установите для [PROTOCOL 1] значение „MULTIDROP“.
④ Установите для [PROTOCOL 2] значение „DUPLEX“.
⑤ Настройте пункт [MACHINE ID] в соответствии с номером терминала
RM-P2580[VIDEO INPUT] на каждой камере.
⑥ Для выхода из настройки нажмите кнопку [MENU].
⑦ Выключите питание и вновь включите его.
Заметки
v
Отключите питание устройства, которое будет использоваться.
v
Также обратитесь к руководству по эксплуатации устройства,
которое будет использоваться.
v
Для получения более подробной информации о
соединительном кабеле и расстоянии см.
"Подключение источника питания" (A стр. 20).
v
Кабели управляющего сигнала не поддерживают кольцевое
подключение.
CAMERA
1
TO CAMERA DATA I / O
RX
+
RX
-
TX
+
TX
-
COM 1 2 3 4 5 6 7 8 COM 9/1 10/2 11/312/413/514/615/716/8 COMCOM COM
CAMERA
SW
UNIT
ALARM AUTO
4312 8756
2 3 4 5 6 7
8
1
MONITOR
OUTPUT
MONITOR
SERIAL-2SERIAL-1
VIDEO INPUT
VIDEO OUTPUT
OUTPUT
2
1
ON
2 3 4 5 6 7
8
RM-P2580
RX -
RX+
TX
-
TX+
A
B C D
RX -
RX+
TX
-
TX+
A
B C D
Подключение/монтаж
R-17
