Conexiones del sistema

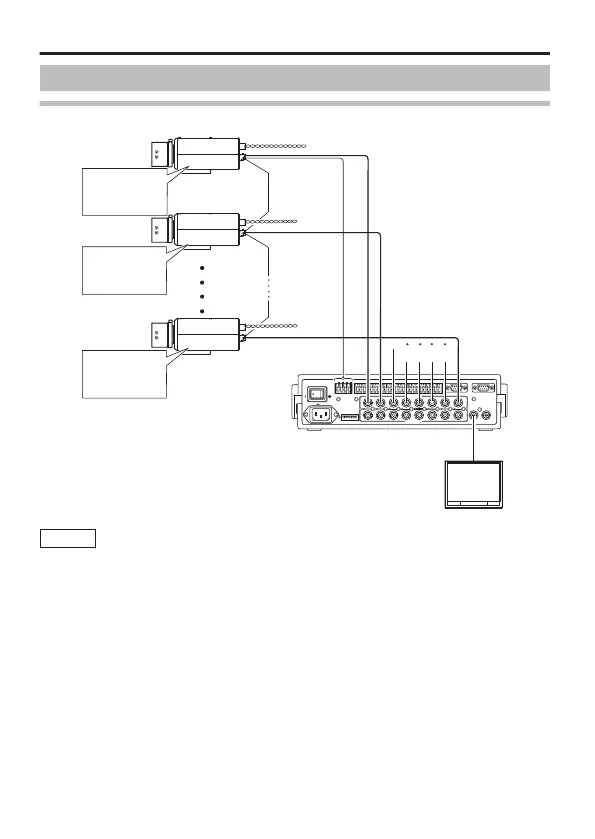

Diagrama de conexiones
.
1
TO CAMERA DATA I / O
RX
+
RX
-
TX
+
TX
-
COM
1 2 3 4 5 6 7 8
COM
9/1 10/2 11/3 12/4 13/5 14/6 15/7 16/8
COM COM COM
CAMERA
SW
UNIT
ALARM
AUTO
431 2 875 6
2 3 4 5 6 7
8
1
MONITOR
OUTPUT
MONITOR
SERIAL-2SERIAL-1
VIDEO INPUT
VIDEO OUTPUT
OUTPUT
2
1
ON
2 3 4 5 6 7
8
ALC
LEVEL
Av Pk
L H
ALC
LEVEL
Av Pk
L H
ALC
LEVEL
Av Pk
L H
(Conmutador)
RX TERM : ON
MACHINE ID : 8
(Conmutador)
RX TERM : OFF
MACHINE ID : 2
(Conmutador)
RX TERM : OFF
( )
( )
( )
MACHINE ID : 1
RM-P2580
Monitor
CÁMARA 8
CÁMARA 2
CÁMARA 1
Cable de señal de vídeo
Cable de suministro de corriente
Cable de señal
de control
Pantalla de menús
Pantalla de menús
Pantalla de menús
Memo
v
Durante el control mediante RM-P2580, seleccione el valor “JCCP”
para el elemento [COMMUNICATION] de la pantalla
[MAINTENANCE]. En la pantalla [COMMUNICATION (JCCP)],
establezca el elemento [PROTOCOL 1] en “MULTIDROP” y el
elemento [PROTOCOL 2] en “DUPLEX”.
v
Para realizar el control con un dispositivo distinto de RM-P2580,
realice los ajustes con los conmutadores y la pantalla de menús
según el sistema que se esté utilizando.
v
En los sistemas que utilizan RM-P2580, se conectan varias
cámaras (hasta 16 unidades) mediante un conjunto de cables de
señal de control. Por lo tanto, el sistema no funcionará
correctamente si el ajuste de conmutación para cualquiera de las
cámaras conectadas es incorrecto. "Conexión del cable de señal
de control de la cámara (posterior)" (A p. 17)
Conexión/Instalación
S-16
