Installation de l’objectif
1

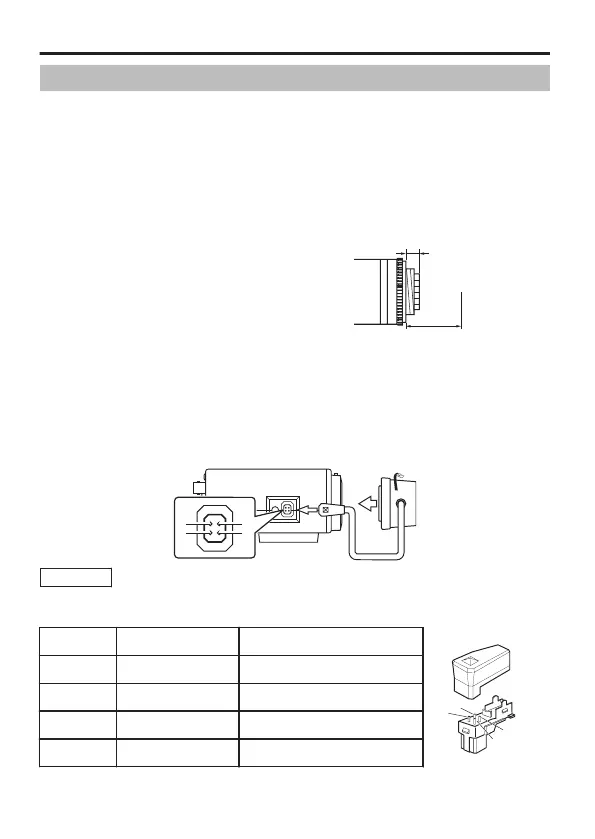

Consultez la méthode de fixation de l’objectif avant de procéder à son installation.
Cette caméra est compatible avec les objectifs à monture CS.
Pour utiliser un objectif à monture C, un adaptateur de monture C est
nécessaire. Pour plus d’informations sur les adaptateurs pour montures
C, veuillez consulter votre revendeur JVC.
N’utilisez jamais un objectif dont la dimension est supérieure à celle qui
est indiquée, comme sur la figure (a); cela endommagerait l’intérieur de
la caméra, en plus de rendre impossible toute installation normale. Cela
pourrait occasionner un dysfonctionnement.
Dimension (a)
:
5,5 mm ou inférieur
Tirage optique (b)
:
12,5 mm
2
Tournez l’objectif dans le sens des aiguilles d’une montre et
fixez-le solidement à la caméra.
3
Réglez le commutateur de sélection de l’objectif [IRIS VIDEOlDC] (A p.
13) sur le panneau arrière, selon l’objectif utilisé.
4
Vérifiez la disposition de la broche et branchez le câble de
l’objectif dans la prise.
.
POWER IRIS
4
22
1
2
3
4
Memo
v
Si la prise du câble de l’objectif est différente, connectez-la avec une
prise à 4 broches. Pour plus d’informations sur les prises à 4 broches,
veuillez consulter votre revendeur JVC. (Pièce nº: SCV2859-001)
Broche nº Objectif DC IRIS Objectif à diaphragme vidéo
1 Amortissement (-) +9 V (max. 50 mA)
2 Amortissement (+) NC
3 Commande (+) Signal vidéo
4 Commande (-) Masse
(a)
(b)
F
Prise à 4 broches
1
2
3
4
