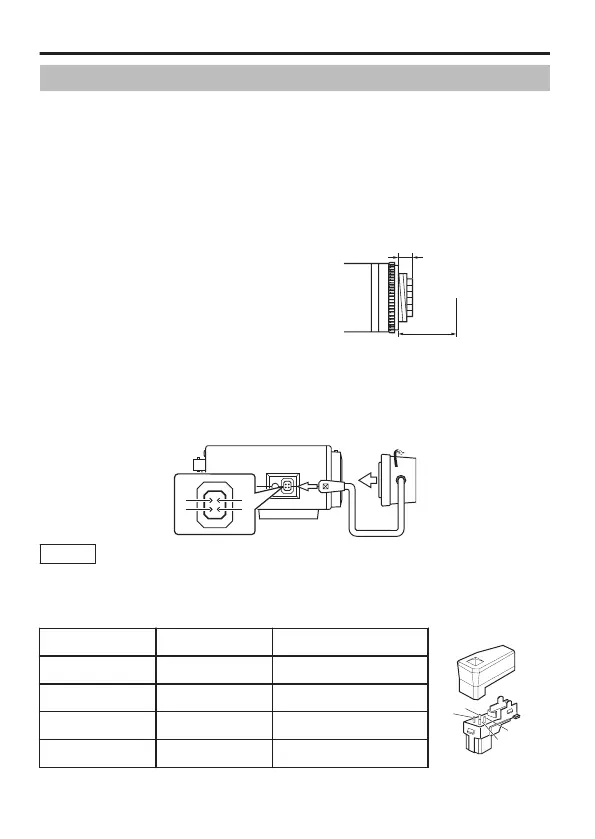

JVC TK-C9510E - Montaggio Della Lente

Montaggio della lente
1
Controllare il metodo di montaggio della lente prima di effettuare il montaggio.
La presente videocamera è compatibile con lenti a montaggio CS.
Per utilizzare una lente a montaggio C è necessario un adattatore a montaggio
C. Per ulteriori dettagli in merito all’adattatore a montaggio C, consultare il
proprio rivenditore JVC.
Non usare mai una lente la cui dimensione sia superiore a (a) nella figura
riportata di seguito, in quanto una tale procedura danneggerebbe la parte
interna della videocamera e non permetterebbe di effettuare un’installazione
normale. Questo causerebbe quindi un malfunzionamento.
Dimensione (a)
:
5,5 mm o inferiore
Focalizzazione flangia (b)
:
12,5 mm
2
Girare la lente in senso orario e montarla saldamente sulla videocamera.
3
Impostare l’interruttore selettore della lente [IRIS VIDEOlDC]
(A pag. 13) sul pannello posteriore in base alla lente in uso.
4
Controllare la disposizione del polo e collegare il cavo della lente alla presa.
.
POWER IRIS
4
22
1
2
3
4
Memo
v
Se la spina del cavo della lente è diverso, connetterla con una
spina a quattro poli. Per ulteriori dettagli in merito alla spina a
quattro poli, consultare il proprio rivenditore JVC. (Cod. articolo:
SCV2859-001)
Numero polo Lente IRIS CC Lente iride video
1 Smorzamento (-) +9 V (max. 50 mA)
2 Smorzamento (+) NC
3 Comando (+) Segnale video
4 Comando (-) GND
(a)
(b)
F
Spina a 4 poli
1
2
3
4
Connessione/installazione
I-18
