Impostazioni di collegamento
m

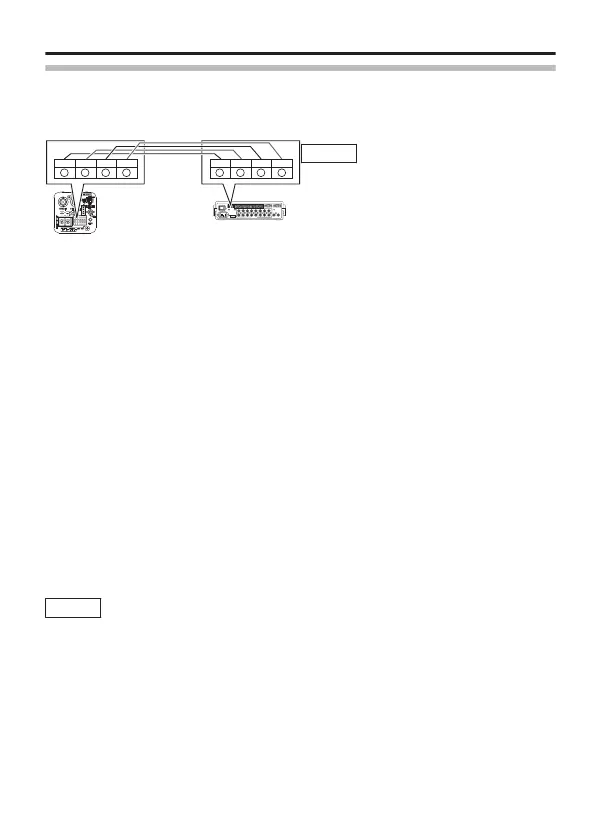

Connessione del cavo del segnale di controllo sulla videocamera
(posteriore)
Memo
Collegare correttamente i cavi in
modo tale che i segni A, B, C, D sui
terminali della videocamera
coincidano con quelli dei terminali
RM-P2580.
m
Impostazioni dell’interruttore posteriore (A pag. 24)
Impostare l’interruttore [RX TERM OFFlON].
Impostare solo la videocamera collegata dalla linea del segnale di controllo su
“ON”. Impostare tutte le altre videocamere su “OFF”.
m
Impostazioni schermo menu (A pag. 32)
① Selezionare la voce [MAINTENANCE] sullo schermo [MENU], quindi
premere il pulsante [SET].
Appare lo schermo [MAINTENANCE].
② Spostare verso l’alto/il basso il tasto a croce per selezionare la voce
[COMMUNICATION], spostare a sinistra/destra il tasto a croce per
impostare su “JCCP”, quindi premere il pulsante [SET].
Appare lo schermo [COMMUNICATION (JCCP)].
③ Impostare [PROTOCOL 1] su “MULTIDROP”.
④ Impostare [PROTOCOL 2] su “DUPLEX”.
⑤ Impostare la voce [MACHINE ID] in base al numero del terminale RM-
P2580[VIDEO INPUT] su ciascuna videocamera.
⑥ Premere il pulsante [MENU] per uscire dall’impostazione.
⑦ Accensione e spegnimento.
Memo
v
Spegnere il dispositivo da utilizzare.
v
Leggere anche il manuale delle istruzioni del dispositivo da
utilizzare.
v
Per ulteriori dettagli sul tipo di cavo di collegamento e sulla
distanza, consultare
"Collegamento dell’alimentazione elettrica" (A pag. 20).
v
I cavi del segnale di controllo non supportano il collegamento ad
anello.
1
TO CAMERA DATA I / O
RX
+
RX
-
TX
+
TX
-
COM 1 2 3 4 5 6 7 8 COM 9/110/2 11/312/413/514/615/716/8 COMCOM COM
CAMERA
SW
UNIT
ALARM AUTO
4312 8756
2 3 4 5 6 7
8
1
MONITOR
OUTPUT
MONITOR
SERIAL-2SERIAL-1
VIDEO INPUT
VIDEO OUTPUT
OUTPUT
2
1
ON
2 3 4 5 6 7
8
RM-P2580
RX -
RX+
TX
-
TX+
A
B C D
RX -
RX+
TX
-
TX+
A
B C D
CAMERA
Connessione/installazione
I-17
