m
220 V à 240 V c.a. (TK-C9511EG)
Lors de l’utilisation de cette caméra, installez-la à côté d’une prise afin de
pouvoir la déconnecter immédiatement au besoin.

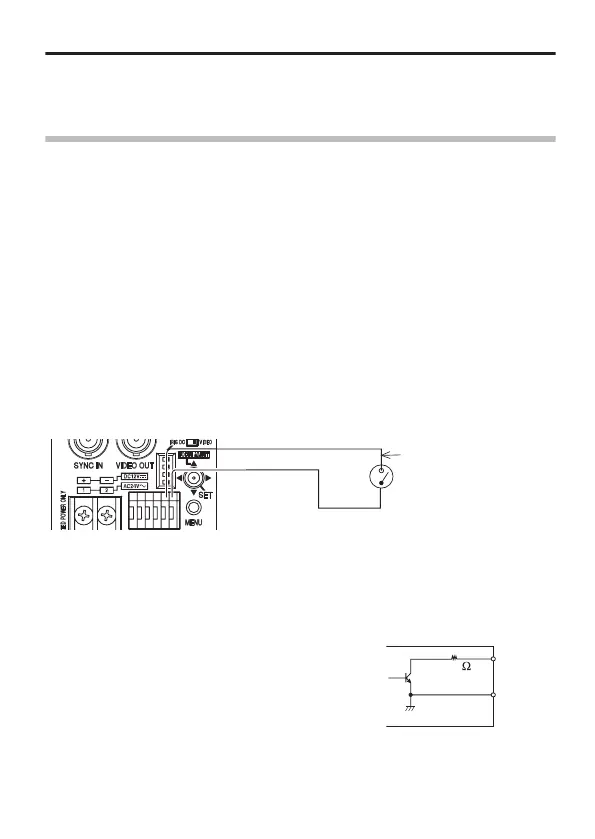

Connexion du signal d’alarme
Pour de plus amples informations sur les réglages, reportez-vous à [AUX
FUNCTION].
Les réglages par défaut sont réglés sur la borne d’entrée de l’alarme.
([IN:ALARM])
m
Entrée de l’alarme
Branchez un capteur infrarouge, un détecteur de porte, un détecteur de métal,
un capteur d’interrupteur d’amorçage manuel, etc.
v
Pour empêcher que du bruit ne pénètre dans le circuit interne, fournissez un
signal de réglage hors tension à la borne d’entrée de l’alarme.
v
Ne pas mettre sous tension.
v
Il est possible de configurer, à partir de l’élément [IN POLARITY], si l’alarme
doit être activée lorsque le contact est fermé (MAKE), ou lorsque le contact
est ouvert (BREAK).
v
L’alimenter de façon à ce que le signal reste à un minimum de 200 ms ou
plus. Sinon, le signal de l’alarme peut ne pas être reconnu.
.
AUX(IN)
Z
GND
Utilisez un
câble blindé.
m
Sortie de l’alarme
Relier à un dispositif d’alarme (par ex. une alarme, un indicateur, une lumière
ou une sonnerie).
v
Le signal de la borne de sortie de l’alarme est ouvert et se met sur ON (ou
OFF) pendant une alarme. (Tension maximale 16 V, courant 30 mA ou
inférieur)
v
Ce terminal est polarisé. Assurez-vous de faire la
connexion de façon à ce que la tension la plus élevée
sorte par le + du terminal plutôt que par le -. Dans le
cas contraire, cela risque d’occasionner des dégâts.
v
Il est possible de configurer, à partir de l’élément
[OUT POLARITY], si l’alarme doit être activée
lorsque le contact est fermé (MAKE), ou lorsque le
contact est ouvert (BREAK).
AUX OUT(+)
GND(-)
100
*Circuit interne de la caméra
Connexion/Installation
F-21
