De 220 V a 240 V de CA (TK-C9511EG)
Cuando use esta cámara, instálela cerca del enchufe para poder desenchufarla
inmediatamente.

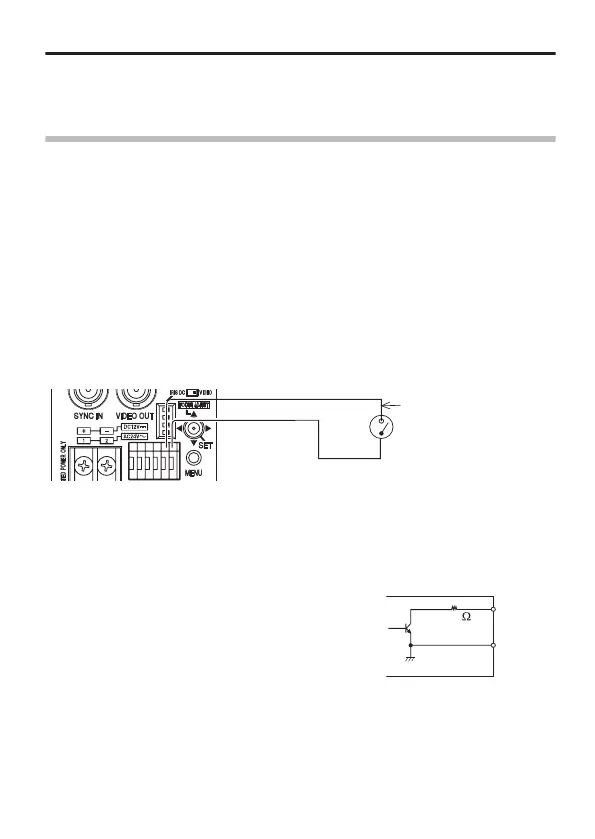

Conexión de señales de alarma
Para obtener más información sobre los ajustes, consulte [AUX FUNCTION].
Se ha seleccionado el ajuste por defecto para la entrada de alarma. ([IN:ALARM])
m
Entrada de alarma
Conecte el sensor infrarrojo, el sensor de puerta, el sensor de metal, el sensor de
conmutación manual u otro dispositivo similar.
v
Para evitar que entren ruidos en el circuito interno, suministre la señal de ajuste
“sin tensión” a la señal de entrada de la alarma.
v
No aplique ninguna tensión.
v
En el elemento [IN POLARITY], puede configurar si se debe programar la alarma
cuando el contacto es corto (MAKE) o cuando el contacto está abierto (BREAK).
v
La alimentación para la señal de alarma permanece durante un mínimo de 200
ms o más. De lo contrario, podría no reconocerse la señal de alarma.
.
AUX(IN)
Z
GND
Utilice un
cable blindado.
m
Salida de alarma
Conecte a dispositivos de alarma tales como una alarma, un indicador, una luz de
emergencia o un timbre.
v
La señal de salida de la alarma es una salida de colector abierto y se enciende (o
se apaga) durante una alarma. (Tensión máxima de 16 V, corriente de 30 mA o
inferior)
v
Este terminal posee polaridad. Asegúrese de realizar
la conexión de manera que salga más tensión desde
el terminal + que desde el terminal -. De lo contrario,
se producirán daños.
v
En el elemento [OUT POLARITY], puede configurar
si se debe programar la alarma cuando el contacto es
corto (MAKE) o cuando el contacto está abierto
(BREAK).
AUX OUT(+)
GND(-)
100
*
Circuito interno de la cámara
Conexión/Instalación
S-21
