220-240 В переменного тока (TK-C9511EG)
При использовании камеры установите ее вблизи розетки для обеспечения
возможности быстрого отключения питания.

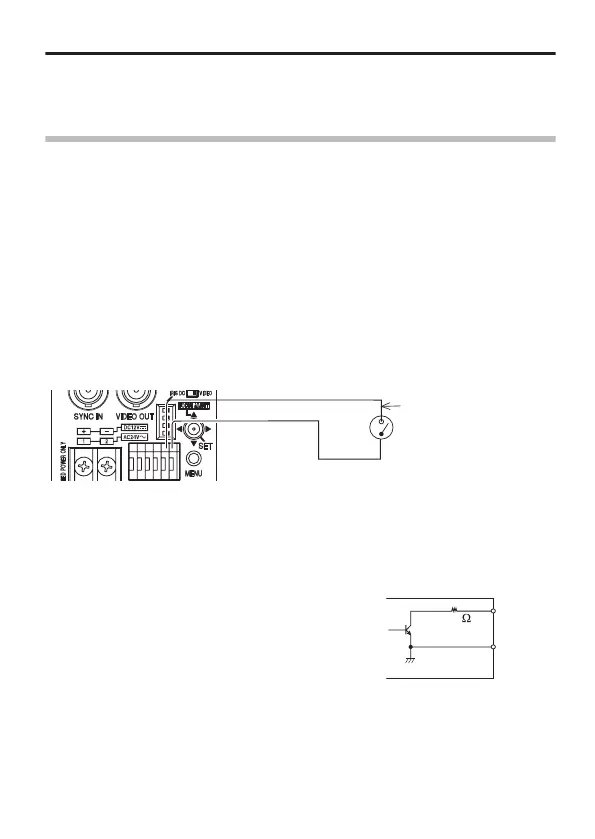

Подключение сигнала тревоги
Для получения более подробной информации о настройках см. [AUX FUNCTION].
По умолчанию установлен вход сигнала тревоги. ([IN:ALARM])
m
Вход сигнала тревоги
Подключите ИК-датчик, датчик открывания дверей, металлодетектор, ручной
переключатель и т. д.
v
Во избежание помех во внутреннем контуре подачу сигнала замыкания на
вход сигнала тревоги следует производить без напряжения.
v
Не подавайте напряжение.
v
В пункте [IN POLARITY] можно выбрать необходимость устанавливать
сигнал как замкнутый (MAKE) или как разомкнутый (BREAK).
v
Сигнал тревоги должен продолжаться не менее 200 мсек. В противном
случае он может быть не распознан.
.
AUX(IN)
Z
GND
Используйте
защищенный
кабель.
m
Выход сигнала тревоги
Подключите к устройствам сигнализации, таким как сирена, индикатор, лампа
или устройство звуковой сигнализации.
v
Выход сигнала тревоги является выходом с открытым коллектором и
включается (или выключается) во время тревоги. (Макс. напряжение 16 В,
сила тока 30 мА или ниже)
v
Для этого разъема следует соблюдать
полярность. Подключите таким образом, чтобы
более высокое напряжение подавалось от
разъема +, а не от разъема -. В противном случае
могут возникнуть повреждения.
v
В пункте [OUT POLARITY] можно выбрать
необходимость устанавливать сигнал как
замкнутый (MAKE) или как разомкнутый (BREAK).
AUX OUT(+)
GND(-)
100
* Внутренняя цепь камеры
Подключение/монтаж
R-21
