m
AC 220 V bis AC 240 (TK-C9511EG)
Installieren Sie die Kamera in der Nähe einer Steckdose, damit Sie sie
gegebenenfalls sofort vom Stromnetz nehmen können.

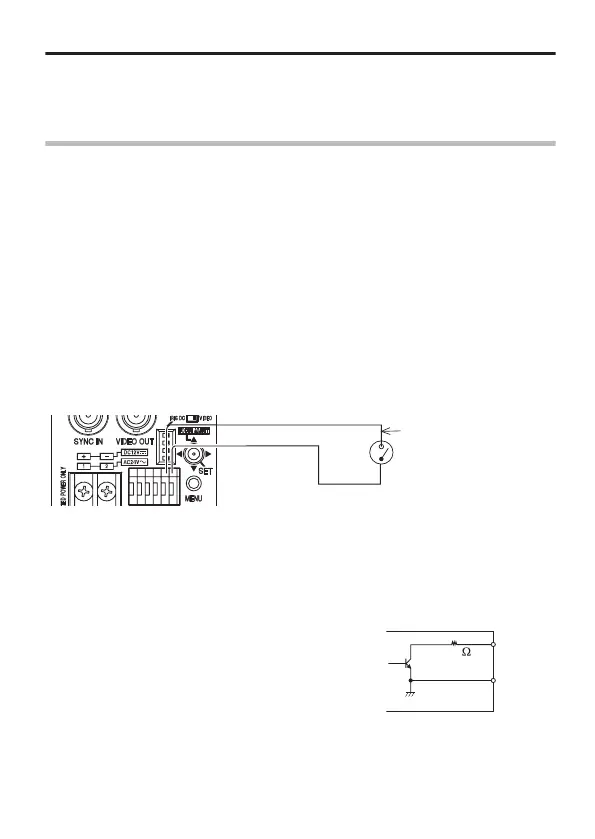

Alarmsignalanschluss
Für Details zu den Einstellungen siehe [AUX FUNCTION].
Werksseitig ist der Alarmeingang voreingestellt. ([IN:ALARM])
m
Alarmeingang
Schließen Sie den Infrarotsensor, den Türsensor, den Metallsensor, den Sensor für
den manuellen Schalter usw. an.
v
Um zu vermeiden, dass der interne Kreislauf gestört wird, fügen Sie dem
Alarmeingangssignal ein Einstellungssignal ohne Spannung hinzu.
v
Stellen Sie keine elektrische Spannung her.
v
Im [IN POLARITY]-Menüpunkt wählen Sie aus, ob der Alarm ausgelöst werden
soll, wenn der Kontakt kurz (MAKE) oder wenn der Kontakt offen ist (BREAK.)
v
Belassen Sie das Alarmsignal bei mindestens 200 ms oder mehr. Anderenfalls
wird das Alarmsignal gegebenenfalls nicht erkannt.
.
AUX(IN)
Z
GND
Bitte verwenden
Sie ein
abgeschirmtes
Kabel.
m
Alarmausgang
Für den Anschluss an Alarmgeräte, wie einen akkustischen Alarm, Alarmanzeigen,
Licht oder Summer.
v
Beim Alarmausgangssignal handelt es sich um einen offenen Kollektorausgang.
Während eines Alarms schaltet es EIN (oder AUS). (Höchstspannung 16 V,
Strom 30 mA oder niedriger)
v
Dieser Terminal ist gepolt. Vergewissern Sie sich
beim Anschließen, dass vom + Terminal eine höhere
Spannung abgegeben wird als vom - Terminal.
Anderenfalls kann es zu Schäden kommen.
v
Im [OUT POLARITY]-Menüpunkt wählen Sie aus, ob
der Alarm ausgelöst werden soll, wenn der Kontakt
kurz (MAKE) oder wenn der Kontakt offen ist (BREAK.)
AUX OUT(+)
GND(-)
100
*Interner Kreislauf der Kamera
Anschluss/Installation
D-23
