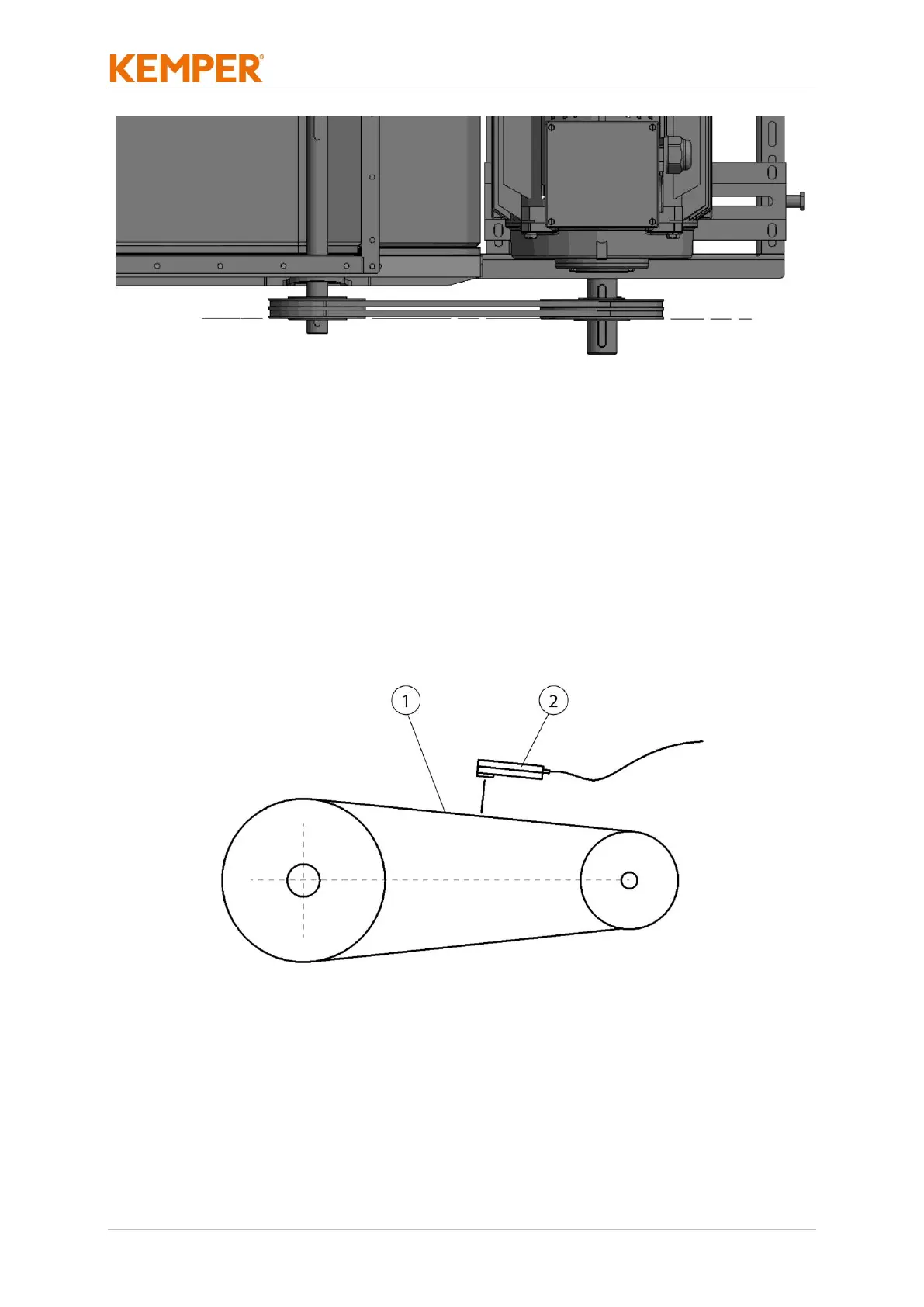

Abb. 47: Flucht- und Parallelität der Riemenscheiben
8. Flucht und Parallelität der Keilriemenscheiben prüfen/einstellen mittels
geeignetem Laser-Messwerkzeug. Hersteller: zum Beispiel Optibelt
Laser-Pointer
Hinweis: Erlaubte Toleranz +/- 1 mm Versatz pro 100 mm Achsabstand.
Abb. 48: Keilriemenspannung prüfen
9. Keilriemenspannung prüfen und einstellen mittels geeignetem
Frequenz-Messgerät/ Trummeter (Pos. 2): Hersteller: z.B. Optibelt TT.
Einzustellende Keilriemenspannung (Hz): siehe Ventilator-Typenschild.
Hinweis: Erlaubte Mess-Toleranz -0 + 5 Hz.
