9.4 Maßblätter

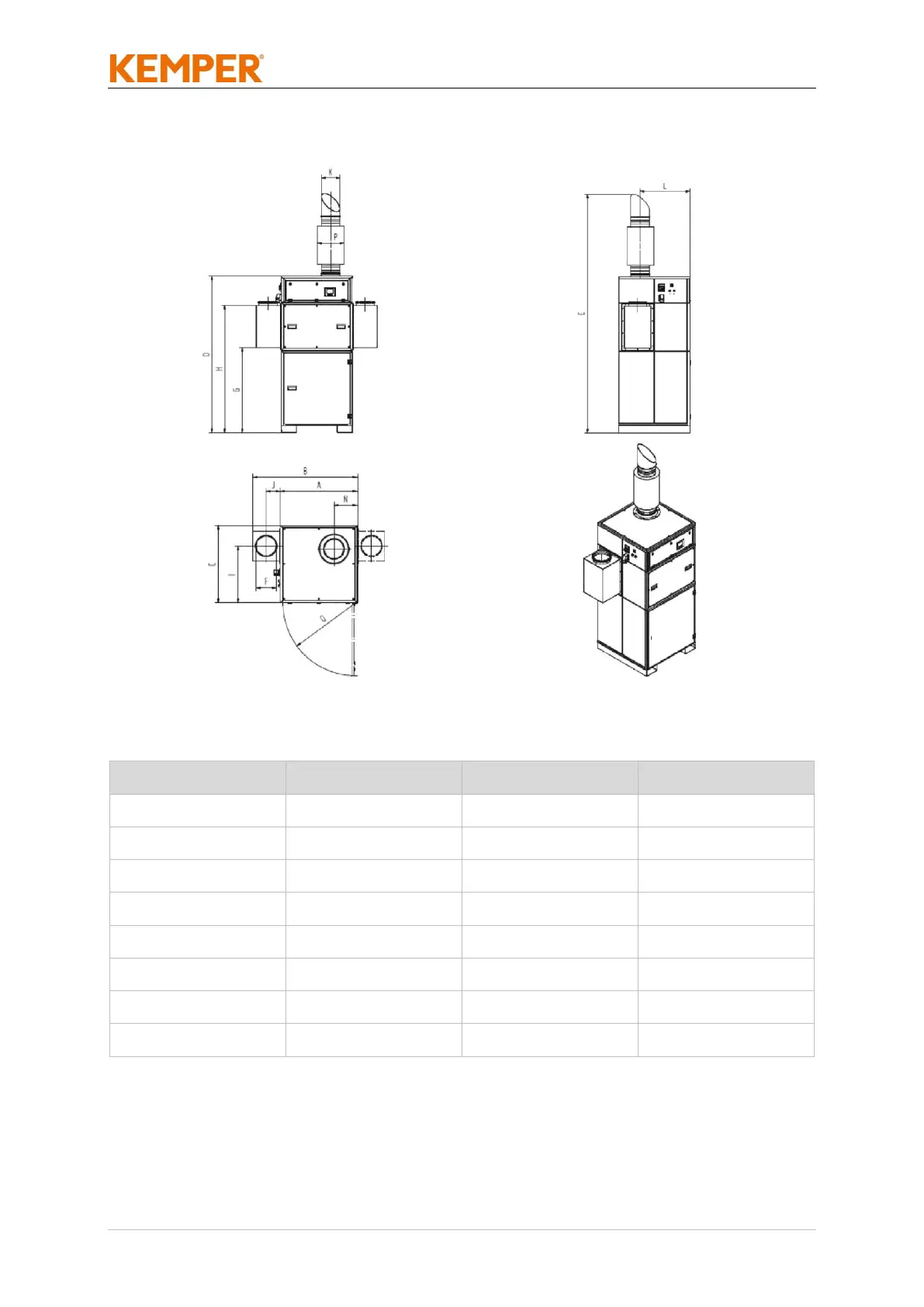

Abb. 52: Maßblatt 3420
Symbol
Abmessungen
Symbol
Abmessungen
A
962 mm
I
706 mm
B
1.302 mm
J
175 mm
C
962 mm
K
250 mm
D
2.110 mm
L
669 mm
E
3.230 mm
N
293 mm
F
250 mm
O
896 mm
G
1.146 mm
P
355 mm
H
1.716 mm
Tab. 40: Maßtabelle 3420
