Kemper WeldFil Compact - Page 99

DE
1502756-02 - 99 -

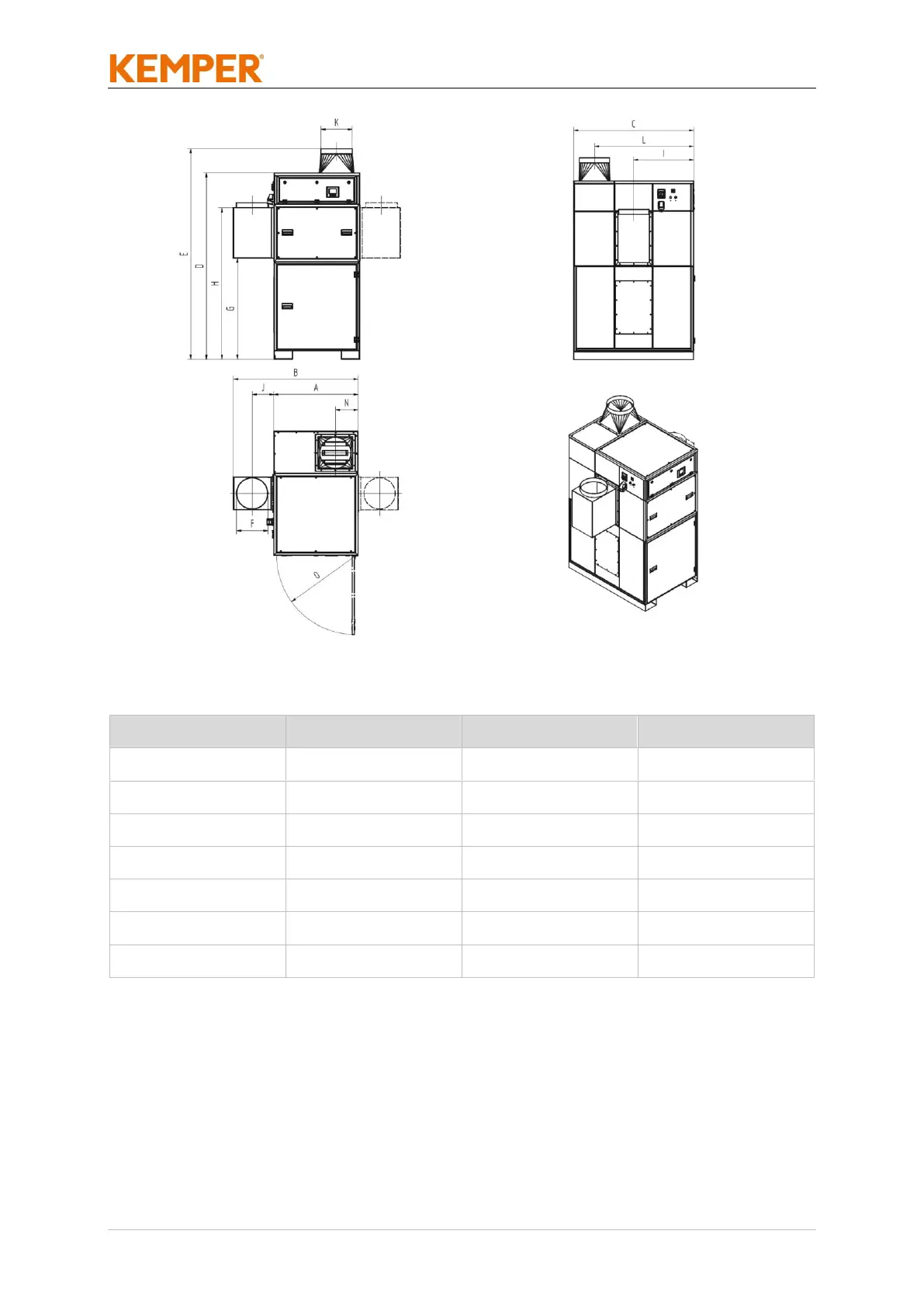

Abb. 53: Maßblatt 3430
Symbol
Abmessung
Symbol
Abmessung
A
962 mm
H
1.716 mm
B
1.402 mm
I
706 mm
C
1.413 mm
J
225 mm
D
2.110 mm
K
355 mm
E
2.410 mm
L
1.170 mm
F
355 mm
N
260 mm
G
1.146 mm
O
896 mm
Tab. 41: Maßtabelle 3430
