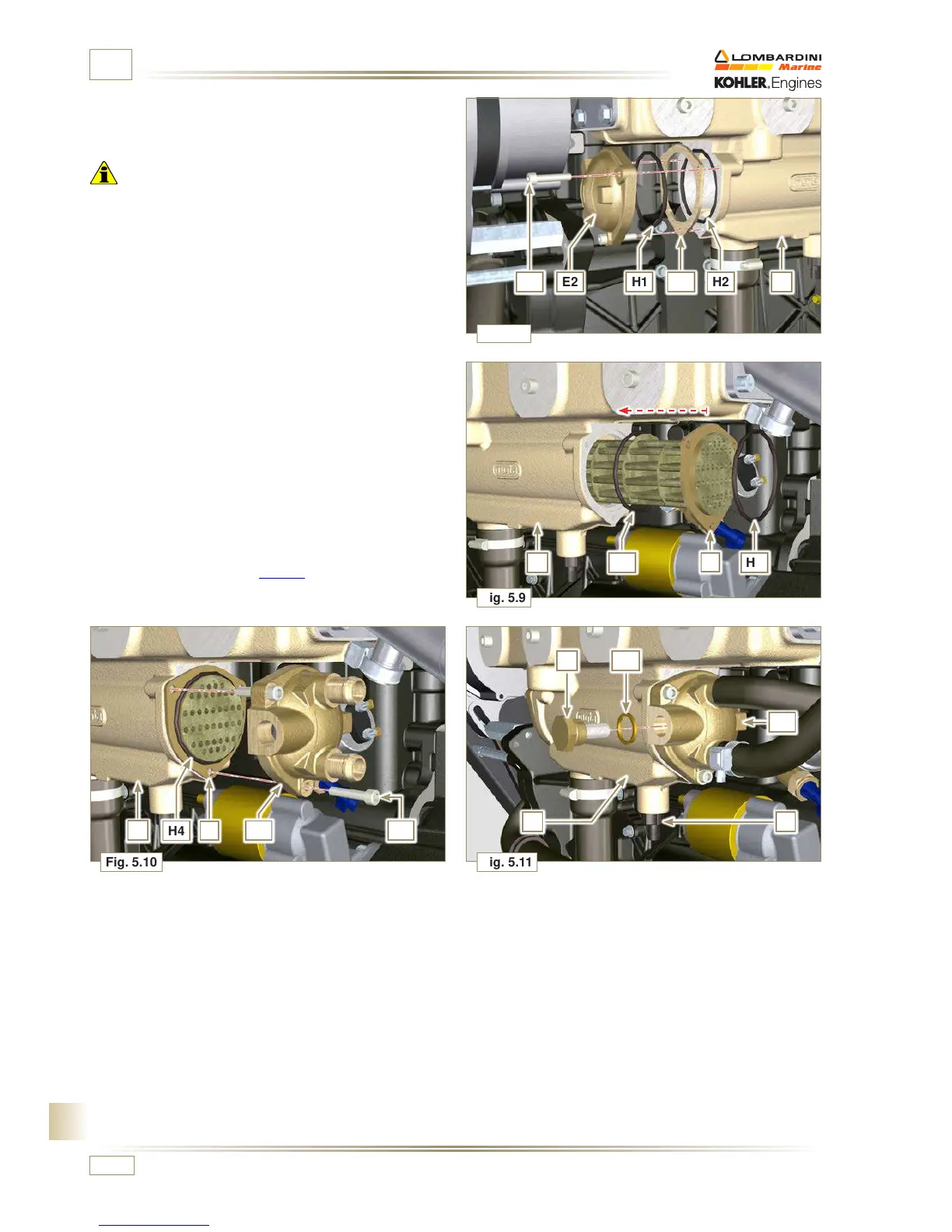

NOTA: se l'interno dei tubi sui piani F1 e F2 (Fig. 5.7)
risultassero intasati dalle incrostazioni anche dopo la
pulizia effettuata al punto 6, è necessario procedere
alla pulizia dei tubi tramite strumenti meccanici dedicati.
Importante
• Sostituire tutte le guarnizioni.
9 -
Fissare la calotta E2 sul collettore G tramite le viti D2
interponendo la flangia E3 e interporre:
- la guarnizione H1 tra E2 e E3
- la guarnizione H2 tra E3 e G.
(coppia di serraggio MIN 5 Nm, MAX 7.5 Nm)
10 -
Inserire la guarnizione H3 sul radiatore F.
11 -
Inserire il radiatore F nel collettore G no a battuta.
12 -
Inserire la guarnizione H4 sul radiatore F.
13 -
Fissare la calotta E1 sul collettore G tramite le viti D1
(coppia di serraggio MIN 5 Nm, MAX 7.5 Nm).
14 -
Serrare la vite B sulla calotta E1 interponendo la
guarnizione H5 (coppia di serraggio 30 Nm).
15 -
Avvitare il raccordo A sul collettore G.
16 -
Eseguire le operazioni al Par. 6.4.
