La San Marco 100 E/S PRACTICAL - 2 Descripción de la Máquina; Pag

95
ESPAÑOL

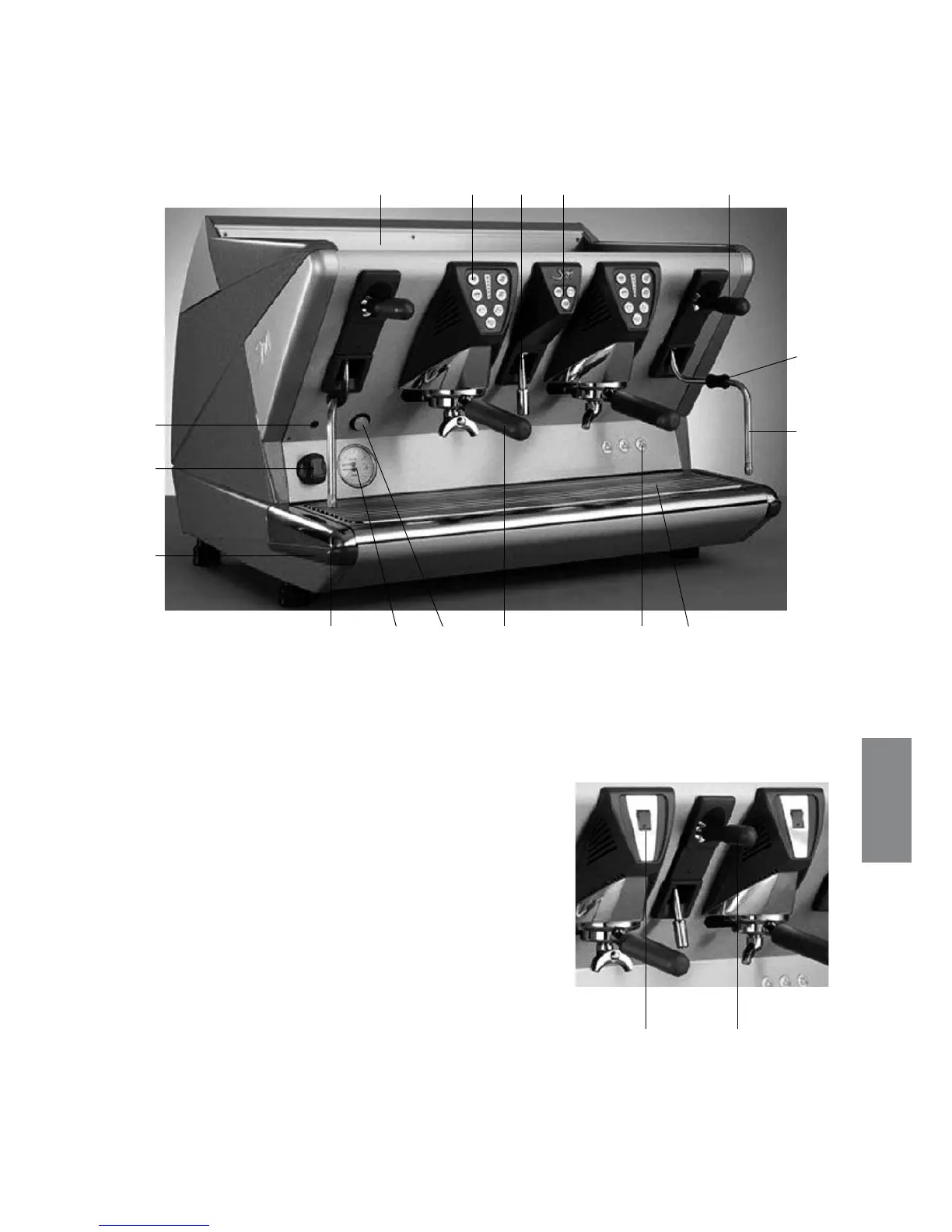

2. Descripción de la máquina
/PUB-PTUÏSNJOPTVUJMJ[BEPTFOFTUBEFTDSJQDJØOTFSÈOVUJMJ[BEPTDPNÞONFOUFFOMBTQÈHJOBTTJHVJFOUFT
(100 E)
LEGENDA:
1) Interruptor general
2) Indicador luminoso interruptor general
3) Manómetro de doble escala
4) Interruptor calientatazas (opcional)
5) Grupo de erogación café exprés
6) Cacillo portaltro con mango
7) Botonera grupo de erogación (100 E)
8) Botonera grifo extracción agua caliente (100 E)
9) Lanza de extracción agua caliente
10) Mando del grifo de extracción vapor
11) Lanza de extracción vapor
12) Vaina antiquemaduras
13) Pata
14) Botón erogación de café (100 S)
15) Mando del grifo de extracción agua caliente (100 S)
16) Bandeja con rejilla apoyatazas
17) Nivel electrónico
18) Bandeja apoyatazas superior
19) Goma paragolpes
18 798 10
12
11
19 3 6
14
17 164
2
1
13
15
