3.4 Installation der Hydraulikanlage
EINGEBAUTE PUMPE
1. Verwenden Sie den Schlauch a (900 mm, dem Gerät beiliegend), um das Absperrventil der Wassernetzes
mit dem Einlassventil 1 des Wasserenthärters zu verbinden (Abbildung 3).
2. Verbinden Sie den Schlauch b der Ansaugleitung der eingebauten Pumpe mit dem Ventil 2 des Wasse-
renthärters (Abbildung 4).

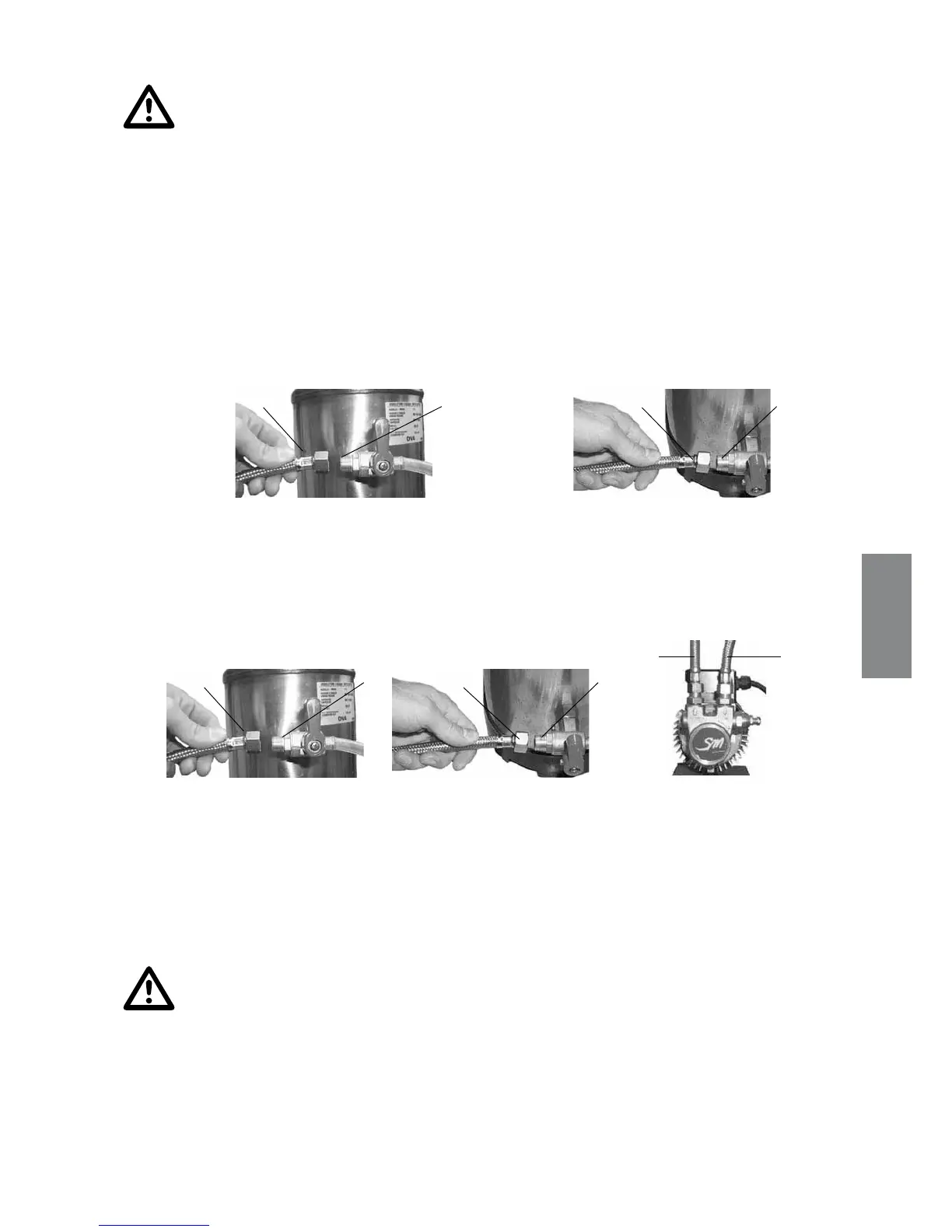

Abbildung 3 Abbildung 4
EXTERNE PUMPE (OPTIONAL)
1. Verwenden Sie den Schlauch a (900 mm, dem Gerät beiliegend), um das Absperrventil der Wassernetzes
mit dem Einlassventil 1 des Wasserenthärters zu verbinden (Abbildung 5).
2. Verbinden Sie den Schlauch c (600 mm, der externen Pumpe beiliegend) der Ansaugleitung der Pumpe
mit dem Ventil 2 des Wasserenthärters (Abbildung 6-7).
3. Verbinden Sie den Schlauch d (der Hydraulikanlage der Kaffeemaschine) mit dem Pumpenvorlauf (Abbil-
dung 7).
Abbildung 5 Abbildung 6 Abbildung 7
3.5 Abuss
Schließen den Abussschlauch an die Kaffeesatzlade an und verbinden Sie ihn mit dem Ablaufschacht der
Abwasserleitung.
3.6 Elektrischer anschluss
 )JOXFJTFGàSEFOLPSSFLUFOFMFLUSJTDIFO"OTDIMVTTEFS&TQSFTTP,BGGFFNBTDIJOF
 t 1SàGFO4JFWPSEFN"OTDIMVTTEFT(FSÊUFTBOEBT4USPNOFU[PCEJF%BUFOBVGEFN
5ZQFOTDIJMENJUEFOFOEFSFMFLUSJTDIFO7FSUFJMFSBOMBHFàCFSFJOTUJNNFO
 t %FS"OTDIMVTTNVTTHFNÊEFOJN*OTUBMMBUJPOTMBOEHFMUFOEFO7PSTDISJGUFOBVTHFGàISU
XFSEFO
 t %JF WPN ,VOEFO WPSCFSFJUFUF FMFLUSJTDIF "OMBHF NVTT EFO HFMUFOEFO 7PSTDISJGUFO
FOUTQSFDIFO %FS 4USPNBOTDIMVTTNVTT àCFS FJOF GVOLUJPOTGÊIJHF&SEVOH WFSGàHFO
%JF'JSNB4"/."3$041"MFIOUKFEF)BGUVOHBCXFOOEJFHFTFU[MJDIFO7PSTDISJGUFO
OJDIUFJOHFIBMUFOXVSEFO&JOFGFIMFSIBGUF*OTUBMMBUJPOLBOO[V1FSTPOFOPEFS4BDI-
TDIÊEFOGàISFOGàSEJFEFS)FSTUFMMFSOJDIUIBGUCBSHFNBDIUXFSEFOLBOO
a
1 b 2
a 1 b 2
b c
