La San Marco 100 E/S PRACTICAL - Regulación Sonda de Nivel Agua Caliente en la Caldera; Regulación Presión de Erogación de la Bomba; Regulación Presión Vapor en la Caldera

102
ESPAÑOL

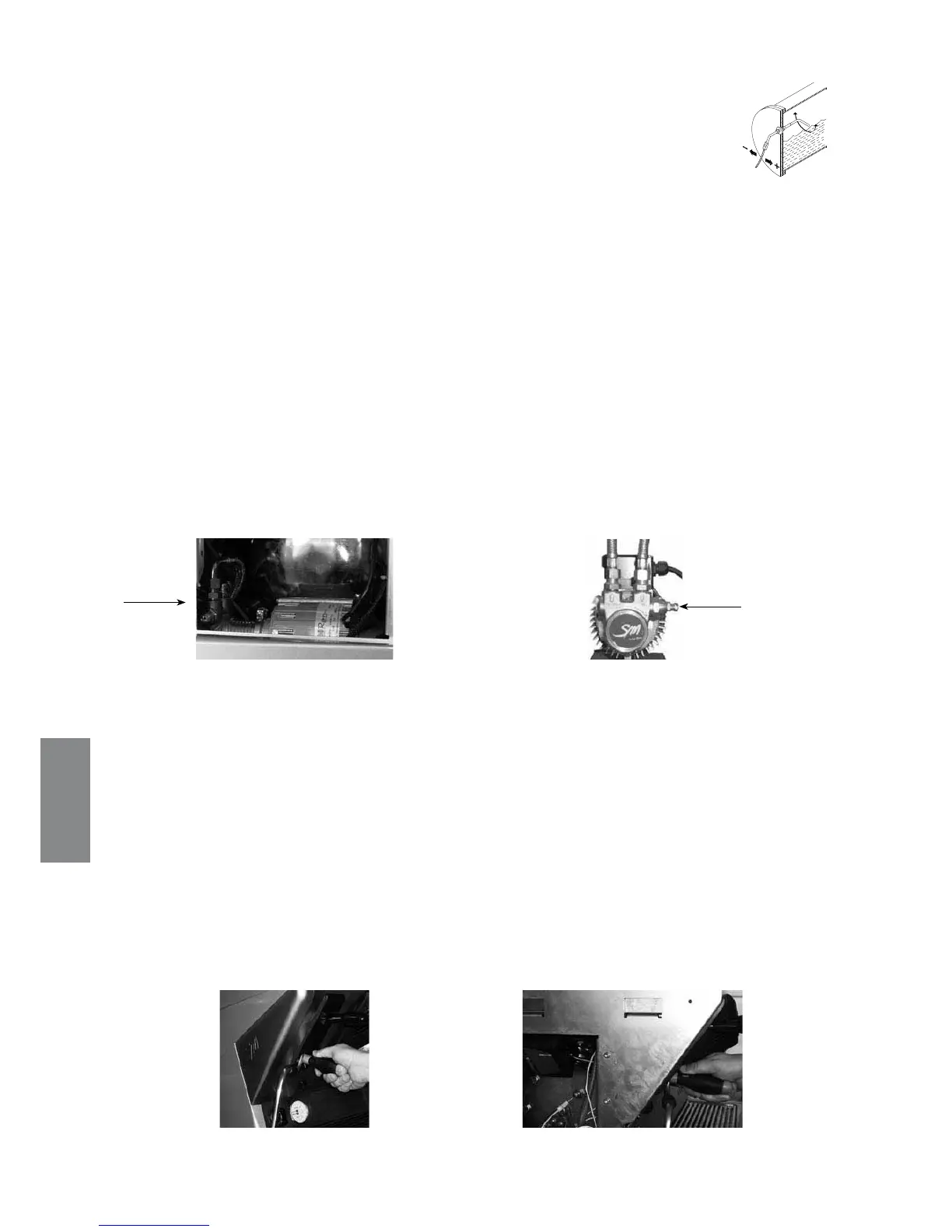

5.1 Regulación sonda de nivel agua caliente en la caldera
La sonda de nivel ocupa una posición estándar en todos los modelos de la SERIE 100; no
obstante, si el cliente lo desea puede aumentar o disminuir la cantidad de agua en la caldera
regulando la sonda de nivel como se muestra en la gura.
_
+
5.2 Regulación presión de erogación de la bomba
En los modelos de la serie 100 la bomba está situada en el interior de la máquina de café.
/PUB
CBKPQFUJDJØOFTQPTJCMFJOTUBMBSVOBCPNCBFYUFSOB
LA SAN MARCO SPA ajusta la presión de ejercicio de la bomba a un valor de 9 bar. Si desea modicar este
valor siga este procedimiento:
1) De serie, la bomba está situada en la parte derecha de la máquina (mirándola desde la zona de trabajo);
para acceder a ella es necesario quitar el costado derecho (gura 11).
2) Pulsar el botón de erogación de café en los modelos 100 S o el botón de erogación continua en los mo-
delos 100 E para erogar agua desde un grupo de erogación.
3) Leer el valor de presión de ejercicio de la bomba en la escala graduada inferior del manómetro.
4) Regular la presión por medio del tornillo de regulación de la bomba interna (gura 11) o bien en caso
de que se trate de una bomba externa (gura 12). Para aumentar la presión, apretar el tornillo y leer el
valor correspondiente en la escala inferior del manómetro; para disminuir la presión es necesario aojar
el tornillo de regulación.
Figure 11 Figure 12
5) Una vez establecido el valor de presión deseado, terminar la erogación de agua del grupo y cerrar el
costado de la máquina.
/PUB
FMWBMPSEFBKVTUFBDPOTFKBEPBmOEFPCUFOFSVOBDPSSFDUBFSPHBDJØOFTEFCBS
5.3 Regulación presión vapor en la caldera
La presión del vapor en el interior de la caldera se lee en la escala graduada superior del manómetro. LA SAN
MARCO SPA ajusta la presión del vapor presente en la caldera a un valor de 1,0 bar. Este valor puede ser modi-
cado si se considera oportuno por medio del tornillo de regulación del presostato que se encuentra en el interior
de la máquina, al cual se accede directamente desde la zona de trabajo (gura 13-14); utilizando un destornillador
idóneo es posible regular el presostato sin necesidad de extraer ninguno de los paneles. Para aumentar la presión
de la caldera, hacer girar el tornillo en sentido contrario al de las agujas del reloj; para disminuir la presión, hacer gi-
rar el tornillo en el sentido de las agujas del reloj. Leer el valor de la presión en la escala superior del manómetro.
Figure 13 Figure 14
