La San Marco 100 E/S PRACTICAL - Regolazione Sonda Livello Acqua in Caldaia; Regolazione Pressione DI Erogazione Pompa; Regolazione Pressione Vapore in Caldaia

12
ITALIANO

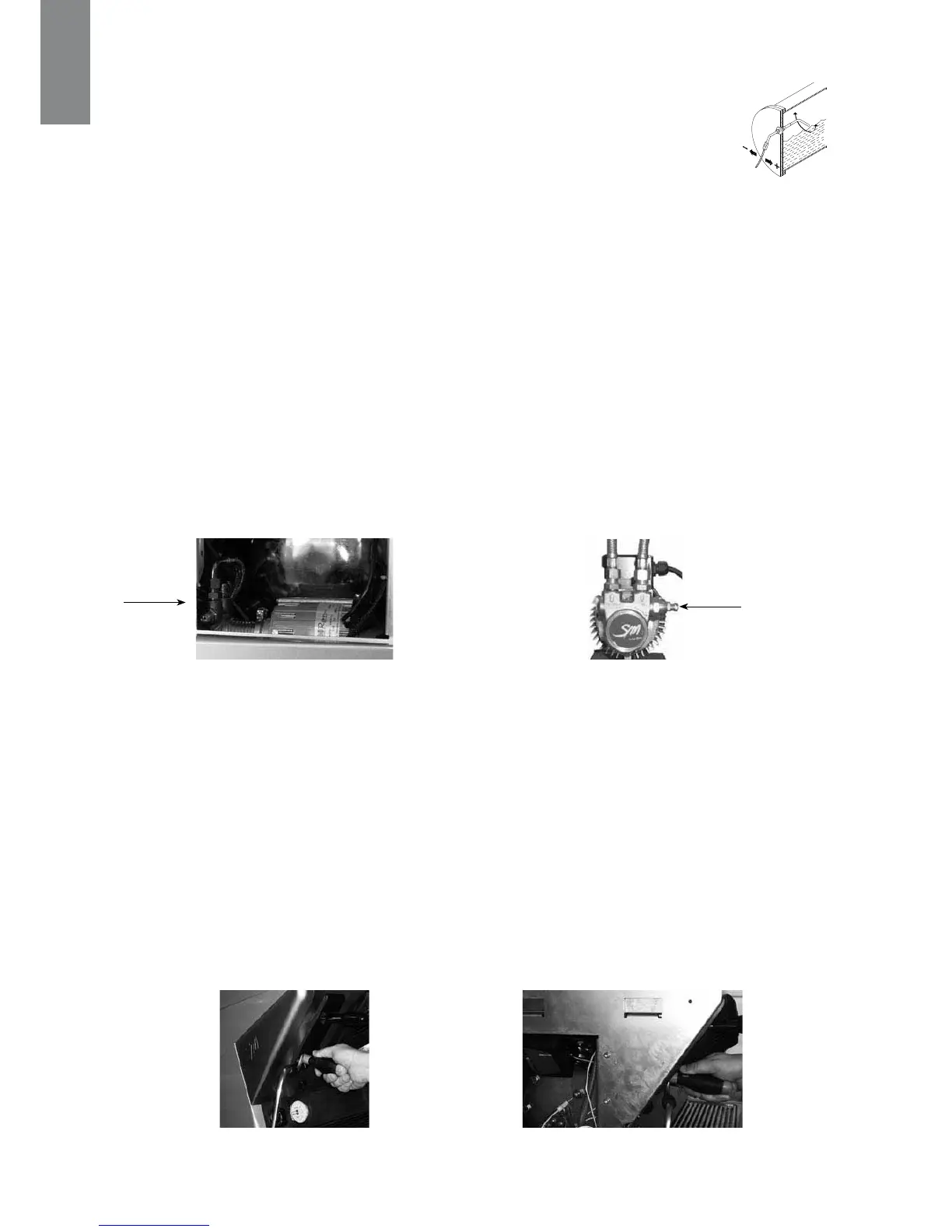

5.1 Regolazione sonda livello acqua in caldaia
La sonda livello è sistemata di norma in una posizione standard per tutti i modelli della serie
100; tuttavia se il cliente lo desidera è possibile aumentare o diminuire la quantità d’acqua al-
l’interno della caldaia regolando la sonda livello come mostrato in gura.
_
+
5.2 Regolazione pressione di erogazione pompa
Nei modelli della serie 100 la pompa è situata all’interno della macchina per caffè.
/PUB
"SJDIJFTUBÒQPTTJCJMFJOTUBMMBSFTVMMBNBDDIJOBQFSDBGGÒVOBQPNQBFTUFSOB
La taratura della pressione di esercizio della pompa è fatta da LA SAN MARCO SPA ad un valore di 9 bar.
Qualora si desideri modicare questo valore operare come segue:
1) La pompa di serie è situata nella parte destra della macchina (osservandola dalla zona di lavoro); per
accedervi è necessario togliere la ancata destra (gura 11).
2) Premere il pulsante d’erogazione caffè nei modelli 100 S o il pulsante d’erogazione continua nei modelli
100 E per erogare acqua da un gruppo d’erogazione.
3) Leggere sulla scala graduata inferiore del manometro il valore della pressione d’esercizio della pompa.
4) Regolare la pressione agendo sulla vite di regolazione della pompa interna (gura 11) oppure nel caso si trat-
ti di una pompa esterna (gura 12). Per aumentare la pressione avvitare la vite e leggere il valore corrispon-
dente sulla scala inferiore del manometro; per diminuire la pressione bisogna svitare la vite di regolazione.
Figura 11 Figura 12
5) Impostato il valore di pressione desiderato, terminare l’erogazione d’acqua dal gruppo e richiudere la
ancata della macchina.
/PUB
*MWBMPSFEFMMBUBSBUVSBEFTFSDJ[JPEFMMBQPNQBDPOTJHMJBUPQFSPUUFOFSFVOBDPSSFUUBFSPHB[JPOFÒEJCBS
5.3 Regolazione pressione vapore in caldaia
La pressione del vapore all’interno della caldaia si legge sulla scala graduata superiore del manometro. La
taratura della pressione del vapore in caldaia è fatta da LA SAN MARCO SPA ad un valore di 1,0 bar. Qualora
si desideri modicare questo valore bisogna agire sulla vite di regolazione del pressostato posto all’interno
della macchina ed accessibile direttamente dalla zona di lavoro (gura 13-14); utilizzando un cacciavite ido-
neo è possibile regolare il pressostato senza rimuovere alcun pannello. Per aumentare la pressione in caldaia
ruotare la vite in senso antiorario; per diminuire la pressione ruotare la vite in senso orario. Leggere il valore
della pressione sulla scala superiore del manometro.
Figura 13 Figura 14
