SMC6000 Series Motion Controller Hardware Installation Manual
4
HWMN-SMC6-R20120417
Chapter 2 Controller Interface and Pin Assignment
2.1 Controller Interface
2.1.1. SMC6480 Interface
Leadshine SMC6480 has one control signal connector J21, one isolated I/O connector J11, one D/A output connector,
two serial port connector COM1&COM2, one non-isolated expansion I/O connector, one power-up level setting
switch for digital output 1-24, one RJ45 connector for Ethernet communication, one USB port for USB disk and one
power supply connector., as shown in figure 2-1.

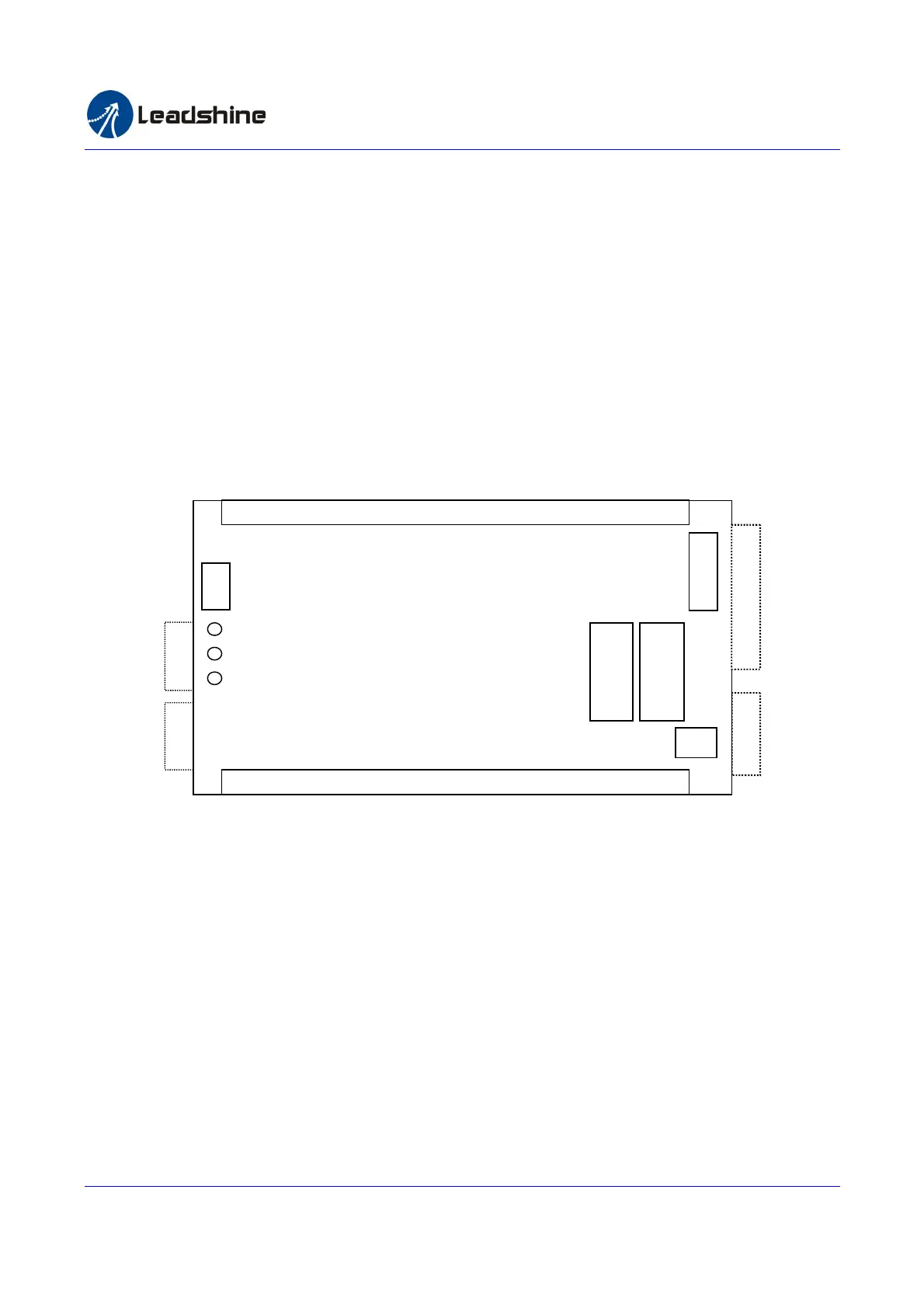

Figure 2-1: SMC6480 Interface
2.1.2. SMC6490 and PMC6496 Interface
Leadshine SMC6490/PMC6496 has one control signal connector J21, one isolated I/O connector J11, two serial port
connector COM1&COM2, one manual pulse connector, one non-isolated expansion I/O connector, one encoder
connector, one power-up level setting switch for digital output 1-24, one RJ45 connector for Ethernet communication,
one USB port for USB disk and one power supply connector., as shown in figure 2-2.
Ethernet
USB Disk
IN1
IN2
IN3
IN4
IN5
IN6
IN7
IN8
IN9
IN10
IN11
IN12
IN13
IN14
IN15
IN16
OUT1
OUT2
OUT3
OUT4
OUT5
OUT6
OUT7
OUT8
PWM1
PWM2
VDD
EGND
EGND
EGND
EGND
EGND
Power
+
COM2
COM1
D/A Output
E-Stop
Expansion IO
Power
-up Level Switch
1
32
EGND
EGND
EGND
ORGU
ORGZ
ORGY
ORGX
ELU-
ELU+
ELZ
-
ELZ+
ELY
-
ELY+
ELX
-
ELX+
+5V
DIR4-
DIR4+
PUL4-
PUL4+
DIR3-
DIR3+
PUL3-
PUL3+
DIR2-
DIR2+
PUL2-
PUL2+
DIR1-
DIR1+
PUL1-
PUL1+
1
32
POWER
RUN/LED1
LED2
J21
J11
EXGND
EMG
24V
