LEYBOLD TURBOLAB 80 User Manual

Operation
52
300554859_002_C0 - 11/2016 - © Leybold
Function X204 Purge gas valve
Function
code Function
0 Always off Default: The output is always disabled
19 Always on The output is always enabled
33 Start command The output is active when starting the turbomolecular pump.
adjustable parameter: Switch-on delay time
adjustable parameter: Switch-off delay time
Es kann zusätzlich eine Ein-/Ausschaltverzögerungszeit eingestellt
werden. Die Verzögerungszeit wird in ms angegeben.
Einschaltverzögerungszeit > 0
Ausschaltverzögerungszeit > 0
Status-,
Steuerwort Bit
Zubehöranschluss
Verzögerungszeiten = 0
Zustandsdiagramm für Funktionscode 18, 27, 31, 33, 34
Status-,
Steuerwort Bit
Zubehöranschluss

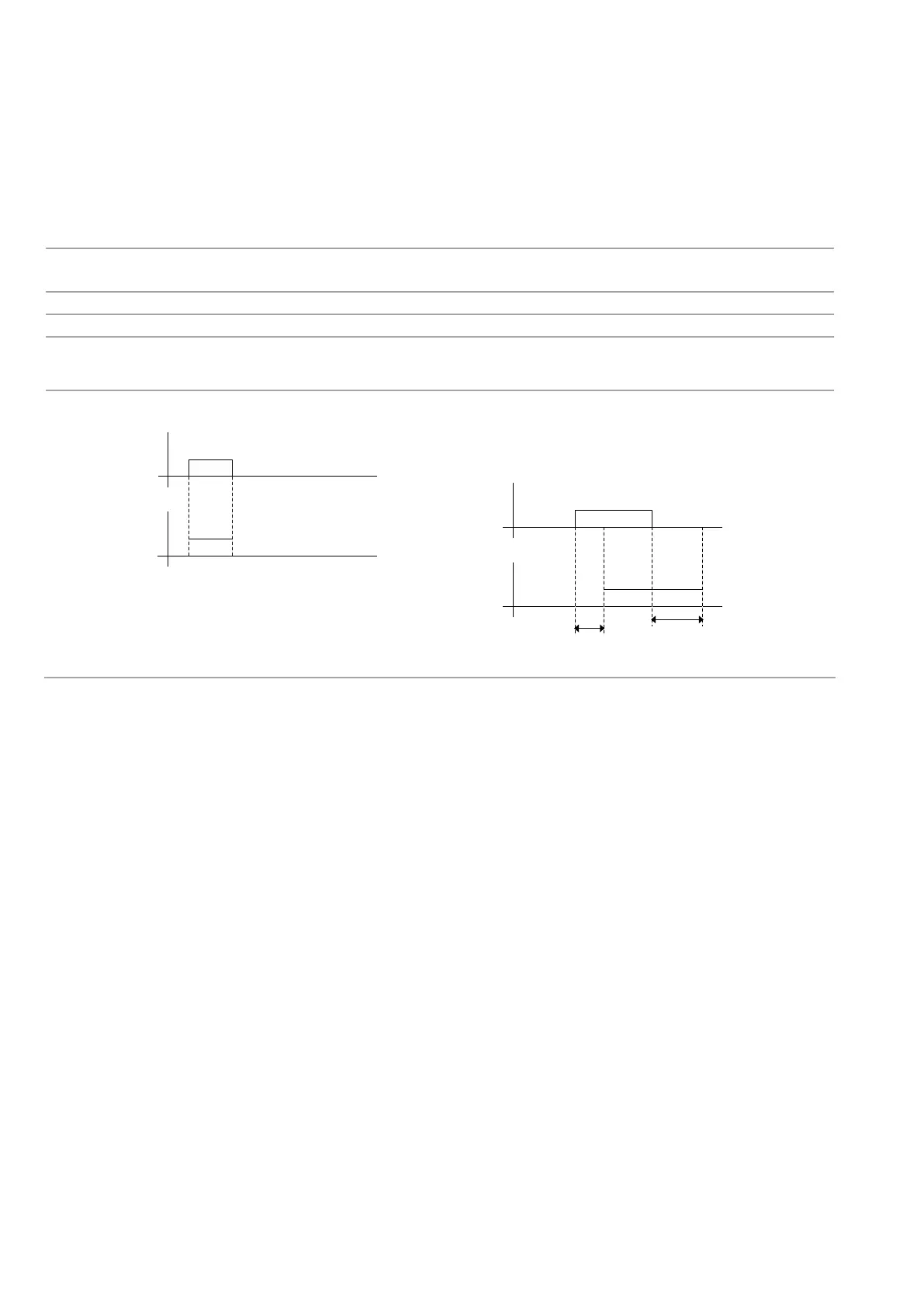

State diagram Start command 33
Es kann zusätzlich eine Ein-/Ausschaltverzögerungszeit eingestellt
werden. Die Verzögerungszeit wird in ms angegeben
.
Einschaltverzögerungszeit > 0
Ausschaltverzögerungszeit > 0
Status-,
Steuerwort Bit
Zubehöranschluss
Verzögerungszeiten = 0
Zustandsdiagramm für Funktionscode 18, 27, 31, 33, 34
Status-,
Steuerwort Bit
Zubehöranschluss
Additionally, a switch-on/switch-off delay time can be set up.
The delay time is entered in milliseconds.
Status, control
word bit
Accessory
connection
Status, control
word bit
Accessory
connection
Switch-on delay time > 0
Switch-off delay time > 0
Delay times = 0
