1 --- Operazioni preliminari
1 . 1 --- P r e m e s s a
Il seguente manuale riguarda l’instal lazione, il funzionamento
e la manutenzione del Condizionat ore d’aria HISP, composto
da un’unità evaporante (SE, Split---Evaporante) posta in ambi-
ente e da un’unità condensante (SC, Split---Condensante)
posta all’esterno.
IMPORTANTE:
Consultare anche il manuale del controllo Microface fornito
con la macchina (se installato):
1 . 2 --- I s p e z i o n e
Al ricevimento della macchina controllare immediatamente il
suo stato; contestare subito alla compagnia di trasporto qual-
siasi eventuale danno.
1 . 3 --- Tr a s p o r t o
S Tenere sempre l’unità condensante in posizione verticale e
non lasciarla all’aperto.
S Durante il trasporto evitare di esercitare pressione sugli an-
goli superiori dell’imballaggio.
S Disimballare le unità il più vicino possibile al luogo dell’ins-
tallazione. Una volta disimballate evitare urti che possono
essere trasmessi ai componenti interni.
1.4 --- Impermeabilità dell’ambiente
Per creare stabili condizioni termoigrometriche nell’ambiente,
procedere nel modo seguente:
S Creare una barriera vapore per le pareti, il pavimento e il
soffitto con materiale impermeabile.
S Assicurarsi che la stanza sia isolata dall’esterno sigillando
le aperture, le entrate dei cavi, ecc.
1.5 --- Limiti di funzionamento
Le unita’ sonopreviste per funzionamento all’inter no dei campi
di lavoro (ved.Tab. 1). Tali limiti sono intesi per macchine nuove
correttamente installate o per le quali si sia effettuata una cor-
retta manutenzione. Le clausole di garanzia non sono valide
per ogni possibile danneggiamento o malfunzionamento che
puo’ verificarsi durante od in conseguenza di operazioni al di
fuori dei valori di applicazione.
1.6 --- Aree di servizio
L’unità deve essere provvista di un’area di servizio adatta,
come segue (ved. Fig. 3 e Fig. 5).
Tutta la manutenzione all’unità evaporante può essere realizza-
ta dalla parte inferiore, tramite tre pannelli removibili per acces-
so al quadro elettrico , alla sezione evaporante e ventilante, ed
allasezionefiltranteediFreecooling (se installato).
L’accesso all’unità motocondensante è garantito da pannelli
removibili fissati con viti antivandalismo (l’apposito utensile è
fornito con l’unità).
2 --- I n s ta l la zi o n e
ATTENZIONE:
L’unità ambiente non deve mai essere installata all’esterno.
2.1 --- Dimensioni di ingombro
Si vedano le Fig. 1 e Fig. 2 per le dimensioni di ingombro
dell’unità evaporante (SE) e dell’unità esterna motoconden-
sante (SC).

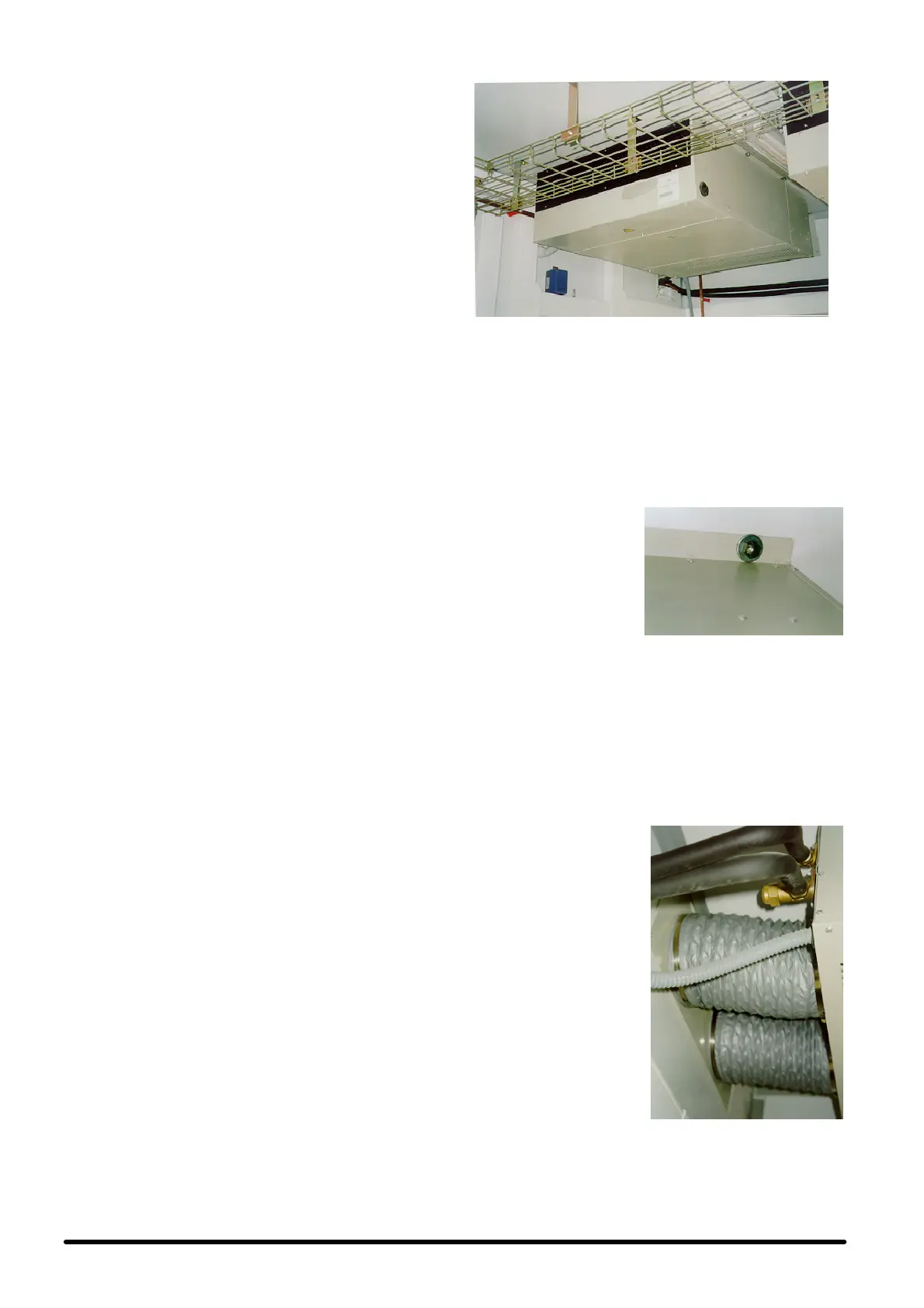

F i g . A --- U n i t à e v a p o r a n t e S E
2.2 --- Posizionamento dell’unità ambi ente
S Disimballare le unità il più vicino possibile al luogo dell’ins-
tallazione. Una volta disimballate evitare urti che possono
essere trasmessi ai componenti interni.
S Il condizionatore d’aria (unità ambiente) può essere collo-
cato in qualsiasi ambiente chiuso purché questo non sia
aggressivo.
S Posizionare l’unita’ ambiente vicino alla fonte principale di
calore.
S Fissare l’unità al soffit-
to o a parete utilizzan-
do 6 (SE 05--- 06) o 8
(S E 0 8 --- 1 0 --- 1 3 --- 1 4 )
fissaggi ad espan-
sione o passanti (in tal
caso garantire la ten-
uta stagna del fissag-
gio) in corrispondenza
dei fori φ 8mmposti
sulle due staffe lat-
erali.
S Assicurarsi che il flusso d’aria circoli liberamente.
S Pe r consentire la manutenzione delle unità e’ necessario
lasciare libera da ostruzioni l’Area di Servizio in Fig. 5 (Con
riferimento alla Fig. 5c, la distanza minima di 200 mm sul
retrodell’unità evaporante è indicativa, per consentire il col-
legamento frigorifero con l’unità motocondensante).
2.3 --- Collegamenti condotti di
Freecooling (opzionale)
Il condizionatore d’aria può
essere fornito con dispositi-
vo di Freecooling integrato
(opzionale), che utilizza l’a-
ria fresca esterna per raffred-
dare l’ambiente senza atti-
vare il compressore, me-
diante una serranda moto-
rizzata modulante, così da
fornire l’esatta capacità fri-
gorifera richiesta. L’unità
viene fornita in tal caso con il
lato posteriore predisposto
per la ripresa dell’aria ester-
na tramite i seguenti collega-
menti possibili:
S standard: doppio foro di
sezione circolare, per
manichette flessibili di
diametro 202 (SE
05---06) o 252 (SE
08---10---13---14) mm, da
fissare con fascette me-
talliche (opzionali).
S opzione: singolo foro di sezione rettangolare con flangia
per condotto rigido 560x190 mm (SE 05---06) o 600x250
m m ( S E 0 8 --- 1 0 --- 1 3 --- 1 4 ) ( n o n f o r n i to d a n o i ) ;
