2
Deutsch
S Option: Einzelne Bohrung mit rechteckigem Querschnitt
mit Flansch r Rohrleitung 560x190 mm (SE 05---06) oder
600x250 mm (SE 08---10---13---14) (nicht bei uns geliefert);
In beiden Fällen müssen die in der Wand getätigten Bohrun-
gen durch entsprechende Regenschutzgitter mit Vorfilter (Op-
tion) geschützt werden, um ein Eindringen von Wasser oder
Fremdkörpern in die Klimaanlage zu vermeiden.

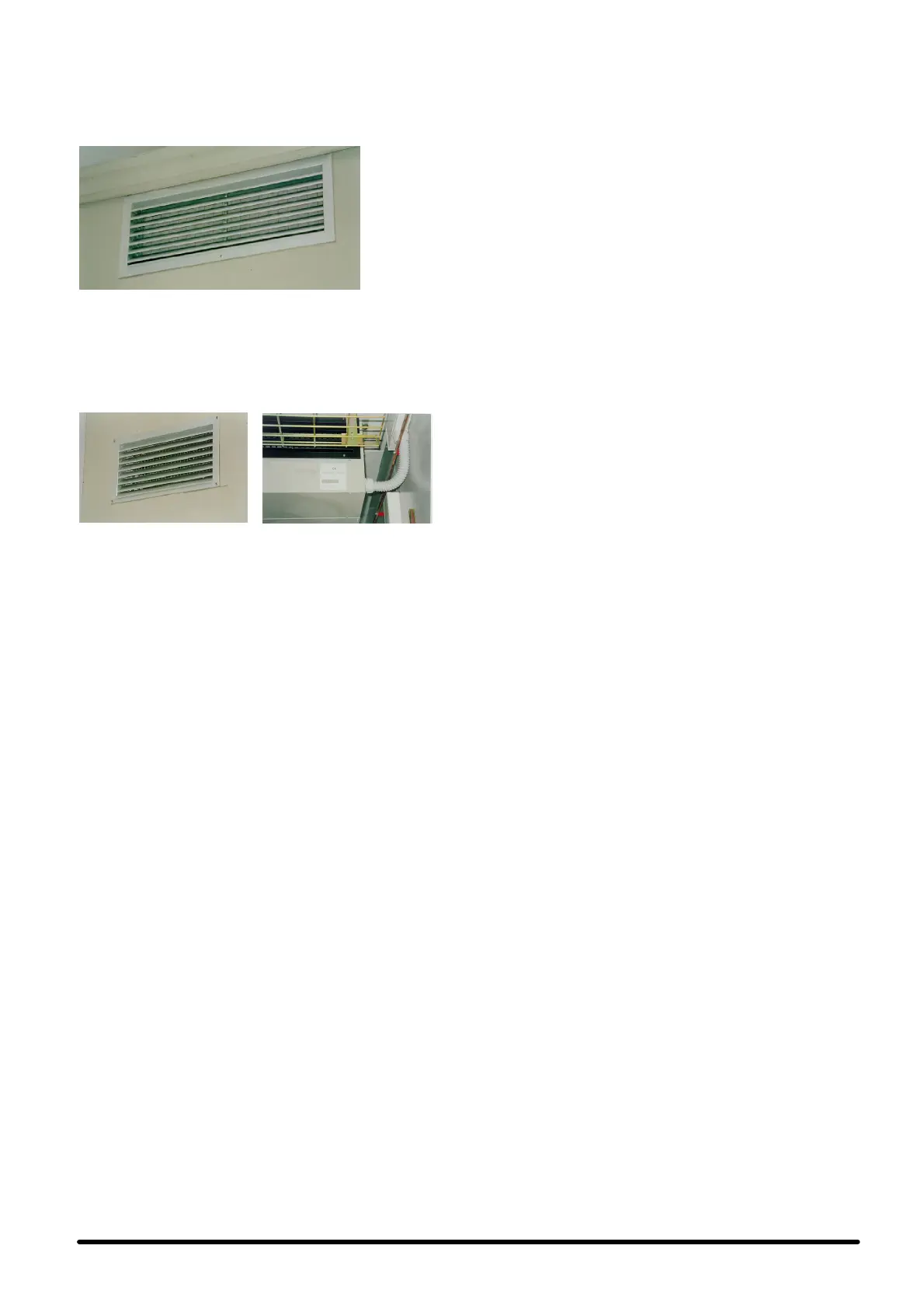

Abb. D --- Äußeres, kontrollierbares Regenschutzgitter
mit Vorfilter
Die durch den Ventilator angesaugte Außenluft, die in das In-
neren des Raumes fließt, dingt durch einer Überdruckregelk-
lappe heraus, der in den Wänden des Raumes selber (Option)
installi ert ist und über ein entsprechendes, äußeres Regens-
chutzgitter abgedeckt ist.
Abb. E --- Innerer Überdruckregelklappe mit Lamellenöffnung nach
außen und entsprechendem äußerem Regenschutzgitter
mit Vogelsicherung.
WICHTIG: Die Freecooling---Regelklappe ist mit Schrauben
blockiert, um Transportschäden zu vermeiden. Die Schrauben
werden vor dem Starten der Klimaanlage entfernt (man verg-
leiche hierzu die entsprechende Informationsetikette auf der
Hinterseite des Gerätes SE):
2.3.1 -- Installierung einer externen Temperatur-
sonde
Die Sonde für die Außenlufttemperatur, deren Anschluss im In-
nern der Schalttafel vorges ehen ist, am Ende der Kanalisie-
rungsleitung installieren.
WICHTIG: Der Kolben muss so weit wie möglich von der Wand
entfernt positionie rt werden und darf keiner direkten Sonnenaus-
strahl ung oder sonsti gen Witterungseinflüsse n wie Regen oder
Schnee ausgesetzt sein. Ein Nichtbeacht en dieser Maßnahmen
könnte den einwandfreien Betrieb des Gerätes in Frage stellen.
2.3.2 -- Installierung einer externen Temperatur-
sonde
Die Sonde für die Außenlufttemperatur, deren Anschluss im In-
nern der Schalttafel vorges ehen ist, am Ende der Kanalisie-
rungsleitung installieren.
WICHTIG: Der Kolben muss so weit wie möglich von der Wand
entfernt positionie rt werden und darf keiner direkten Sonnenaus-
strahl ung oder sonsti gen Witterungseinflüsse n wie Regen oder
Schnee ausgesetzt sein. Ein Nichtbeacht en dieser Maßnahmen
könnte den einwandfreien Betrieb des Gerätes in Frage stellen.
2.4 --- Positionierung des angetriebenen
Kondensators
S Der Kondensator muß sich im Außenbereich befinden, da-
mit die erforderliche Kühlung möglich ist (vgl.Fig. 3).
S Er wird über die Kühlleitungen an die Klimaanlage an-
geschlossen. Die Kühlleitungen sollten so kurz wiemöglich
sein (keine Leitungen mehr als 15 m lang für R22 und 10 m
lang r R407C benutzen).
S Damit ein genügend großer Luftstrom durch den Konden-
sator fließt und damit jeweils r Wartungsarbeiten um die
Anlage genügend Freiraum vorhanden ist, muß der Be-
triebsbereich in frei bleiben; hierzu vergleiche man Fig. 5.
S Den Kondensator fern von Schmutzagens (wie Staub und
Laub) installieren, damit auch auf Dauer max. Leistung des
Gerätes gewährleistet wird.
Falls man die Möglichkeit hat, die angetriebenen Konden-
sator an einer Stelle aufzustellen, wo die direkte Sonne-
neinstrahlung geringer ist, so nutze man diese Gelegen-
heit, um die Leistungen zu optimieren, wobei man auf eine
ausreichende Luftumwälzung achtet. Man versichere sich
darüber, dass das Gerätbei Schneenicht vollständigabge-
deckt wird. Die Luftein--- und ---auslassdüsennichtverstop-
fen. Man positioniere das Gerät so, dass die abgelassene
Heißluft und die Geräuschbildung keine Störfaktoren für
die Personen sind.
Sollte der angetriebene Kondensator auf Gebäu-
dedächern oder an Wänden installiert sein, die starkem
Wind unterstehen, so sorge man für eine stabile Befesti-
gung eventuell durch zusätzliche Halterungen oder Zug-
streben. Die Richtung des Windes muss senkrecht zum
ausgestoßenen Luftstromfluss stehen. Die Stabilität der
Befestigung muss auch im Fallevon Erdbeben gewährleis-
tet sein.
S Fig. 3 zeigt mit einigen Beispielen, wie der Kondensator
installiert werden sollte.
Im Falle einer Installierung an der Wand, benutze man vor-
zugsweise den optionalen Befestigungssatz, der mit dem
Gerät mitgeliefert wird und der sich für jeden angetriebe-
nen Kondensator aus einem verzinkten Stahlkonsolenpaar
und P olyesterstaublackierung in der Farbe RAL 9002 in
glatte r Ausfertigung zusammensetzt. Entsprechende
Rüttelhemmer aus Elastomer und Schraubverbindungen
aus Edelstahl mit Spreizdübeln für Wandbefestigung (vgl.
Fig. 4) sind im Lieferumfang enthaten.
ANM.: Die im Satz mitgelieferten Spreizdübel dienen nur
im Falle einer Befestigung der Konsolen an Zement oder
Ziegelwänden (auc h bei B austeinen). Nicht auf Sand-
wichwänden (z.B. Containern) oder an Wänden einsetzen,
derer Zusammensetzung man nicht kennt. In diesem Fall
muss man ein für das spezifische Material geeignetes Be-
festigungssystem einsetzen.
Wird der oben beschriebene optionale Satz nicht einge-
setzt, so müssen auf jeden Fall immer entsprechende
rüttelhemmende Halterungen zwischen angetriebenem
Kondensator und Konsol en eingesetzt werden, die ims-
tande sind, das Weiterleiten von Vibrationen zu verhindern.
Man versichere sich desweiteren darüber, dass die einge-
setzten Konsolen dazu geeignet sind, den angetriebenen
Kondens ator sicher halten zu können (z.B. im Falle von
vorübergehenden unnormalen Lasten).
2.5 --- Anschluß de r Kühlleitungen
DIESER VORGANG MUSS DURCH EINEN ERFAHRENEN
KÜHLF ACHMANN DURCHGEFÜHRT WERDEN
Der Kondensator und das Raumgerät sind bei der Lieferung
mit Stickstoff gefüllt und müssen mit Kühlmitte l geladen wer-
den (vgl. Abschnitt 6 --- Kühlmittel ladung R22, oder Abschnitt7
--- Kühlmittelladung R407C.
Abb. a) Verlegen der Leitungen (Fig. 9)
Man schließe die Klimaanlage an den Kondens ator an und be-
nutze dabei Roh--- oder geglühtes Kupfer.
S Begrenzer für Anzahl gedruckter Kurven; ansonst en muß
jede Kurve einen Radius von mindestens 100 mm aufwei-
sen.
S Die Gasleitung muß abgedichtet werden.
S Die Leitung der Flüssigkeit darf nicht an Hitzequellen vor-
beiführen; falls dies nicht zu vermeiden ist, so muß eine Ab-
dichtung erfolgen.
S Sollte der Kondensator höher als der Verdampfer position-
iert werden, so m der letzte Teil der Ansaugleitung (abge-
dichtete Leitung) ein Gefälle in Richtung des Kondensat ors
aufweisen.
Sollte dagegen der Kondensator unterhalb der Klimaanlage
liegen, so empfiehlt sich ein Siphon auf der Ansaugleitung.
