E n e r g i e a u t o m a t i sc h d e n 4 8 --- ( o d e r 2 4 ) --- V d c --- N o t b a t t e r -
ien entnommen und verso rgt die Ventilatoren des Verdam-
pfers und den elektronisc hen Regler. Auf diese Weise wer-
den alle Funktionen des Gerätes weiter verwaltet und erlau-
ben die Rückführung der Innenluft (oder die Zuluft der
Außenluft, falls das System über Freecooling verfügt), falls
die Temperatur im Innern des Raumes den erlaubten Ber-
eich verläßt.
5 --- Mikroprozessorenges-
teurte Kontrollen
Die Maschine gibt es in vier verschiedenen Betriebskonfigura-
tionen:
1) System nur kalt;
2) System kalt und warm;
3) System mit Freecooling, nur kalt;
4) System mit Freecooling, kalt und warm.
In allen Versionen befindet sich das Display in einem fernlie-
genden Metallgehäuse, das im Raum installiert werden soll.
5 . 1 --- G e r ä t n u r k a l t
5.1.1 -- Kontrollogik
Diese Option wird durch die Microface---Mikroprozessoren-
kontrolle verwaltet und kann eventuell für die Monitorkontroll e
aller Funktionsparametern (vgl. beiliegendes Handbuch) an
den Hiromatikregler angeschlossen werden. Der Kontrollalgo-
rithmus basiert auf einer einstufigen Einstellung für die
Kühlung mit einem Kompressor: Die Kontrolle verwaltet alle
Aktivierungsverzögerungen zur Gewährleistung des korrekten
Betriebs und zur Verlängerung der Lebensdauer.
Set Kühlung °C
Gerät nur
kalt
PBand

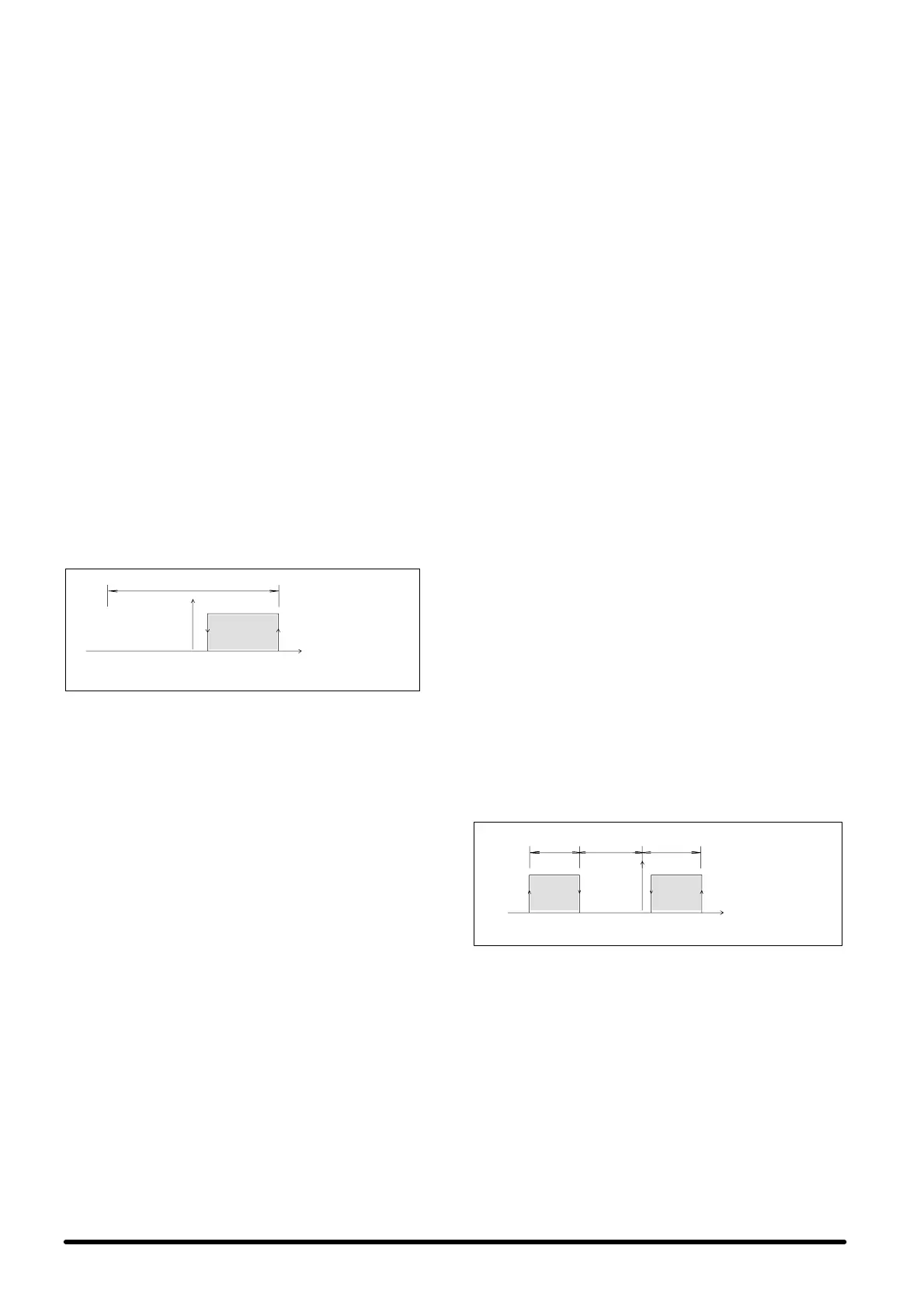

Abb. I --- Betrieb des Gerätes nur kalt
5.1.2 -- Start--Stop
Es gibt zwei verschiedene Möglichkeiten, um das Gerät zu
starten oder zu stoppen:
Abb. a) Digitaler Eingang der Microface---Karte;
A b b . b ) O N --- O F F --- S c h a l t e r a u f d e r H i r o m a t i c ---
Schnittstelle (Optional)
Priorität mit Hiromatic: a) und b) werden als 2 seriengeschal-
tete Kontakte verstanden; nur wenn alle Kontakte auf ON sind,
kann das Gerät funktioniere n.
5.1.3 -- Verwal tung der Alarme
Die beiden auf dem Klemmenbrett der Schalttafel zur
Verfügung stehenden Alarmkontakte werden folgendermaßen
eingesetzt:
1) Hauptalarm:
S Niederdruck des Kompressors
S Hochdruck des Kompressors (Rückstellung auf dem
Druckwächt er)
S Defekt des Sensors
S Defekt des Speichers
S Fehlbetrieb des Ventilators
2) Allgemeine Alarmmeldung --- Anzeige verschiedener Fehl-
zustände, und darunter:
S Hohe Temperatur
S Niedere Temperatur
Anmerkungen:
S Alarm und Meldung müssen von Hand auf der Microface
rückgestellt werden.
S Ein Alarm stoppt das Gerät und aktiviert das Stand---By---
Gerät (falls vorhanden).
S Durch die Meldung wird das Gerät nicht gestoppt.
5.1.4 -- Optionale Alarmkarte
Neben den Angaben für die Standardkonfiguration gibt es auf
der als optional lieferbare Alarmkarte Relaiskontakte für fol-
gende getrennte Alarme:
1) Hoch--- und Niederdruck des Kompressors
2) Hohe Temperatur
3) Niedere Temperatur
4) Alarm wegen verschmutztem Filter (falls installiert)
5) Defekt im Ventilator
Diese Alarme führen zur Ausschaltung des Gerätes unter den
gleichen Bedingungen, wie im vor hergehenden Abschnitt
beschrieben.
Für die vollständige Beschreibung der Alarme vergleiche man
das beiliegende Handbuch z ur Microface---Anlage.
5.1.5 -- Stand--B y--Betrieb des Gerätes
D i e Ve r w a l t u n g de r St a n d --- B y --- G e r ä t e is t da n k d e r A n s c h -
lußmöglichkeit der Microface---Kontrolle vollständig automa-
tisch. Ein Stand---By ---Gerät startet im Falle ein Alarm das
Hauptgerät blockiert; dies geschieht auch wenn das Haupt-
gerät ausgeschaltet wird oder aufgrund eines Fehlers des Ver-
bindungsbusses der Kontrollen ausfällt.
Die Drehung der Stand---By---Geräte im Uhrzeigersinn erfolgt
automatisch alle 24 Stunden, damit die Bestandteile des Sys-
tems gleichmäßig abgenutzt werden.
Ist das System an die Hiromatic---Schnittstelleangeschlo ssen,
so kann man eine andere Verwaltung der Drehung eingeben.
Stehen mehrere Geräte gleichzeitig mit dem gleichen Set---
P o int in Betrieb, so ist die für die Kontrolle eingesetzte Temper-
atur der Durchschnittswert der gemessenen Temperaturen.
Beim Betrieb mit Kompressor ist das Proportionalband in so
viele Teile geteilt, wie Geräte zum System gehören, damit die
gesamte zur Verfügung stehende Kühlleistung partialisiert
wird.
5 . 2 --- K a l t --- u n d W a r m --- G e r ä t
5.2.1 -- Kontrollogik
Der Algorithmus der Kontr olle stützt auf eine einstufige Einstel-
lung für das Heizen und Kühlen mit Kompressor.
Die Kontrolle verwaltet alle Aktivierungsverspätungen des
Kompressors, wie aus dem vorhergehenden Fall hervorgeht,
damit der korrekte Betrieb gewährleistet ist und die Lebens-
dauer so stark wie möglich verlängert wird.
Set Kühlen °C
H e i z --- u n d
Kühlgerät
Totband!P@ PBand !P@ PBand
Heizen
A b b . J --- B e t r i e b d e s K a l t --- u n d Wa r m g e r ä t e s
5.2.2 -- Start--Stop
Vgl. Abschnitt 5.1.2.
5.2.3 -- Verwal tung der Alarme
Vgl. Abschnitt 5.1.3.
Es ist eine neue Meldung gegenwärtig, die folgenden Fehlbe-
trieb anzeigt:
S Widerstandthermostat (Rückstellung auf dem Thermostat)
Anmerkungen:
S Durch die Meldung wird das Gerät nicht gestoppt.
S Im Falle eines Eingriffes des Sicherheitsthermostates der
Widerstände, muß die Rückstellung auf dem Thermostat
mit genannten Vo rgangsweisen erfolgen.
