6
Si la temperatura interior supera la banda proporcional en más
de un 20%, durante más de 10 minutos, el equipo pasa a la re-
frigeración con compresor, y la modalidad Freecooling queda
desactivada durante
1
/
2
hora. Si la temperatura interior supera
la banda proporcional en más de un 50% durante más de 2 mi-
nutos, la modalidad Freecooling queda desactivada durante
1
/
2
horas y seprocede a la refrigeraciónmediante el compresor
de refrigeración.
Set
CoolingHeating °C
Freecooling
mod
e
Compres-
sor
cooling mode
Dead band!P@ Pband !P@ Pband
Set
CoolingHeating °C
Dead band!P@ Pband !P@ Pband

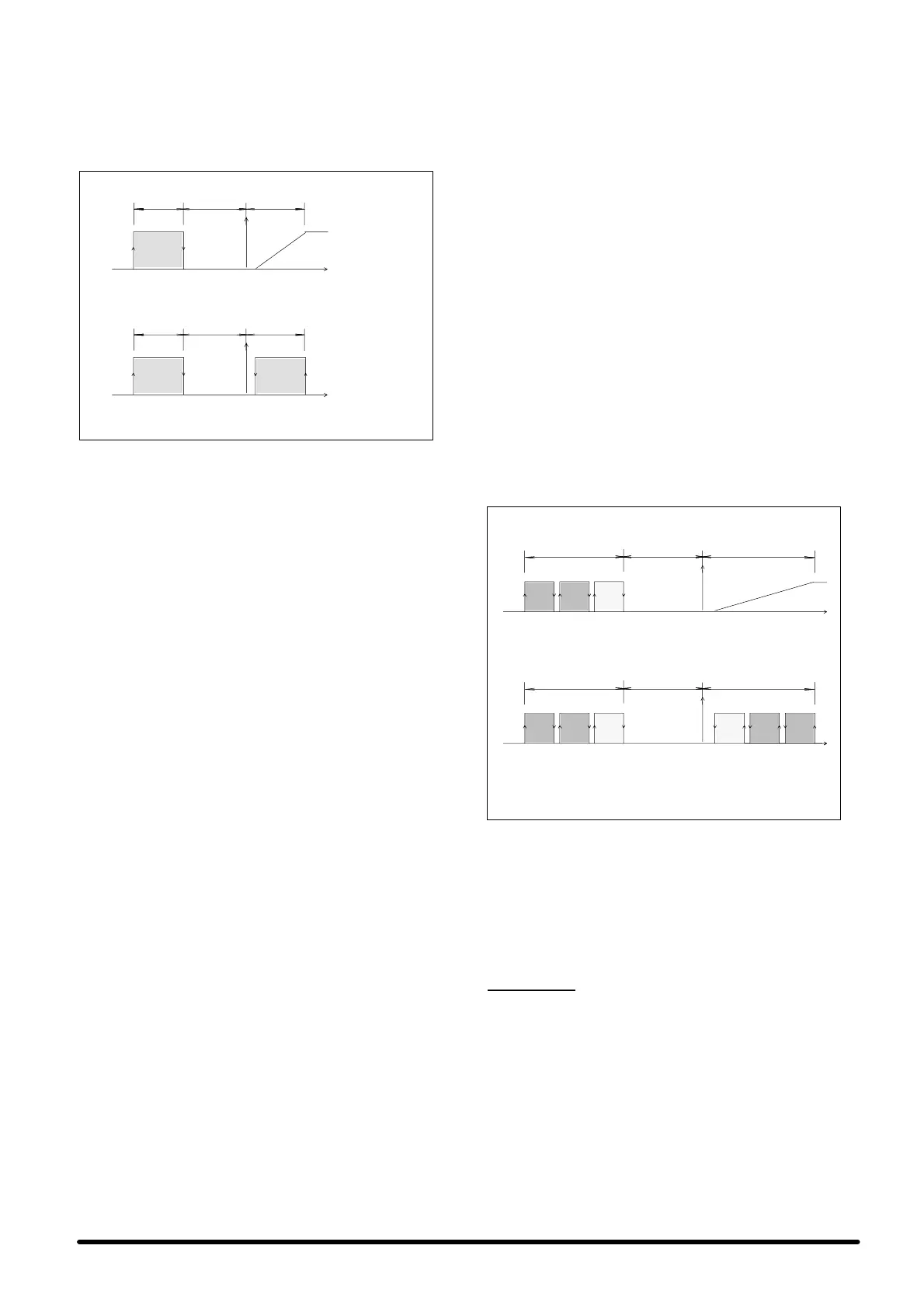

Fig. K --- Funcionamiento del compresor, las resistencias
eléctricas y apertura de la compuerta de Freecooling.
5.3.2 -- Start--Stop
Existen 2 modos para encender o apagar el equipo:
a) la introducción digital de la tarjeta Microface;
b) el pulsador ON---OFF situado en el interfaz del Hiromatic
(opcional).
Prioridad con Hiromatic: a) y b) deben considerarse como 2
contactos en serie; el equipo puede funcionar sólo si todo s los
contactos están en ON.
5.3.3 -- Gestión de las a l a rmas
Los 2 contactos de alarma disponibles en el tablero de bornes
del panel de control están utilizados de la siguiente manera:
1) Alarma general:
S baja presión del compresor
S alta presión del compresor (reset del presostato)
S avería del sensor
S avería de la memoria
S avería del ventilador
2) Aviso general --- indicación de varias situacio nes irregu-
lares, como las siguientes:
S alta temperatura
S baja temperatura
S termostato de la resistencia (reset del termostato)
Notas:
S tantodelaAlarmacomodelAvisoelresetsedebenefec-
tuar manualmente en el Microface.
S Unaalarmaparaelfuncionamientodelequipoyactivael
equipo de reserva (si está instalado). Si el equipo funciona
de forma autónoma, las alarmas de alta y baja presión no
interrumpen el funcionamiento de la máquina para permitir
el funcionamiento en modalidad Freecooling cuando las
condiciones sean adecuadas.
S el aviso no interrumpe el funcionamiento del equipo.
S Si interviene el termostato de seguridad de lasresistencias,
se debe efectuar el reset del termostato según las modali-
dades descritas.
5.3.4 -- Tarjeta de alarmas opcional
Además de todo lo mencionado para la configuración
estándar, en la tarjeta de alarmas opcional hay contactos de
relé para disponer de las siguientes alarmas separadamente:
1) Alta presión y baja presión del compresor
2) Alta temperatura
3) Baja temperatura
4) Alarma de filtro sucio (si está instalado)
5) Avería del ventilador
Estas alarmas provocan la parada del equipo de la misma
manera indicada en el párrafo anterior.
La descripción completa de las alarmas se encuentra en el
manual adjunto de Microface.
5.3.5 -- Equipo de reserva
La gestión del equipo de reserva es completamente automáti-
ca gracias a que es posible conectar el control Microface. Un
equipo de reserva se pone en funcio namiento si se activa una
alarma que interrumpe el funcionamientodel equipo principal;
estotambién ocurresi el equipo principalse apaga o queda eli-
minado del sistema por avería en el bus de conexión de los
controles.
La rotación horaria del equipo de reserva se efectúa automáti-
camente cada 24 horas, permitiendo con ello un desgaste ho-
mogéneo de los componentes del sistema.
Si el sistema está conectado al interfaz Hiromatic, es posible
configurar una gestión de la rotación diferente.
Si hay varios equipos funcionando simultáneamente con un
mismo Set Point, la temperatura utilizada para el control es la
media de las comprobadas; además, en el funcionamiento
con compresor, la banda proporcional está dividida en partes
iguales al doble del número de equipos que forman parte del
sistema, siendo posible así la parcialización de la potencia fri-
gorífica total disponible.
El funcionamiento en modalidad Freecoo l ing es homogéneo y
simultáneo en todos los equipos.
La Fig. L, por ejemplo, representa el funcionamiento de un sis-
tema compuesto por 3 equipos.
1 = main unit
2 = unit in stand--- by
3 = unit in stand--- by
Set
°C
Cooling
Heating
F reecooling mode
3
Compressor cooling mode
11
223
Dead band
!P@ Pband !P@ Pband
Set °C
Cooling
Heating
3
1
2
Dead band
!P@ Pband !P@ Pband
Fig. L --- Sistema compuesto por 3 equipos totales, de los cuales
2 son de reserva --- Control Microface
6 --- Carga de refrigerante
R22
IMPORTANTE: LAS OPERACIONES SIGUIENTES DEBE
EFECTUARLAS UN TECNICO FRIGORISTA ESPECIALIZA -
DO.
EL EQUIPO SE SUMINISTRA PREVIAMENTE CARGADO
CON NITROGENO.
6.1 --- Características del líquido de
refrigeración R22
Con una temperatura y una presión normales, se trata de un
gas incoloro de baja toxicidad, no inflamable, con un valor
máximo de exposición permitido (AEL/TLV) igual a 1000 rpm
(valormedioponderadoen 8 horas diarias). En caso de produ-
cirse un escape, ventilar el local antes de permanecer dentro.
