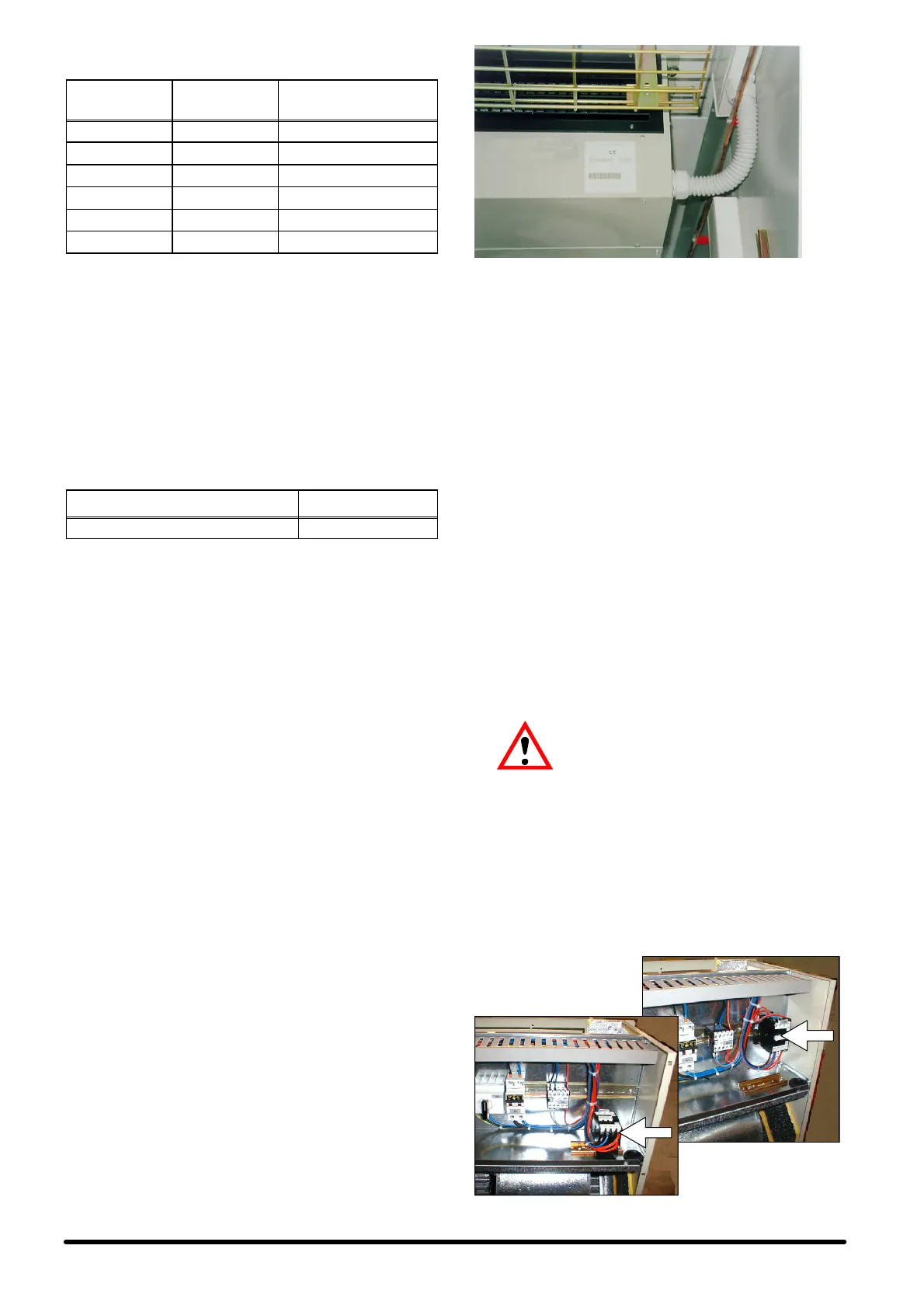

3
Deutsch
Tab. A -- Standarddurchmesser der Leitungen für
R22 und R407C (*)
MODELL GASLEITUNG
F L Ü S S I G K E I T S --- L E I -
TUNG
HISP SE+SC05 φ 14x1 φ 8x1
HISP SE+SC06 φ 16x1 φ 8x1
HISP SE+SC08 φ 18x1 φ 10x1
HISP SE+SC10 φ 18x1 φ 12x1
HISP SE+SC13 φ 22x1 φ 12x1
HISP SE+SC14 φ 22x1 φ 12x1
(*) Gilt für (äquivalente) Abstände bis zu 15 m für R22 und bis zu 10 m
für R407C .
Abb. b) Leervorgang der Kühlleitungen
Der Entleerungsvorgang durch die entsprechende (Qual-
itäts)---Pumpe muß unter Ausnutzung der 1/4” SAE ---
Anschlüsse an den Sperrhähnen des Gerätes erfolgen.
2.6 --- Hydraulische Anschlüsse
Während des Kühlzyklus wird ein Teil der in der Luft enthalte-
nen Feuchte auf der Verdampferbatteriekondensiert. Das Kon-
denswasser wird im Becken unterhalb der Batterie aufgefan-
gen und muß nach außen geleitet werden.
Tab. B -- Hydraulische Anschlüsse (Fig. 10)
ANSCHLUS S ABMESSUNGEN
Kondensdrenageleitung φ 21 mm
Für das Entleeren des erzeugten Kondenswassers:
S Leitungsmaterial aus verzinktem Stahl, PVC oder flexiblem
P o lythen verwenden.
S WICHTIG: DIE ABLASSLEITUNGEN VON VERSCHIEDE-
NEN MATERIALIEN NICHT MITEINANDER VERBINDEN.
S Eine Neigung von mindestens 2% zum Abfluß gewährleis-
ten.
S Man prüfe die Gegenwärtigkeit eines Ablaßsiphons in ei-
nem Abstand von mindestens 30 mm unter dem
Ablaßbecken.
S Den Abflußsiphon mit Wasser füllen, indem man das Wass-
er in das Kondenswassersauffangbecken gießt.
2.7 --- Elektrische Anschlüsse (vgl. Fig. 6
und Fig. 7 mitgelieferter
elektrischer Schaltplan).
1) Vor Ausführung der elektr ischen Anschlüsse folgendes si-
cherstellen:
S alle elektrischen Bauteile sind in unversehrtem Zustand;
S alle Befestigungsschrauben sind fest angezogen;
S Versorgungsspannung und ---frequenz entsprechen den
Betriebsdaten des Gerätes.
S der Automatikschalt er QS1 muß in der geöffneten Stellung
sein (OFF);
S es dürfen keine Teile an die Spannung angeschlossen
sein.
2) Anschlüsse der V ersorgungskabel:
S Verdampfer: Die Klimaanlage wird mit elektris cher Schalt-
tafel und Klemmenbrett geliefert, die sich für die Kontrolle
mit integriertem Microface eignen.
S In der elektr ischen Schalttafel schließe man das Hauptver-
sorgungskabel(nicht bei uns geliefert) an den Trennschalt-
er QS1 oder an die Klemmen L1---N (für den Querschnitt
der Verso rgungskabel vgl. Tab. 6), indem man über die
entsprechenden Kabelpressen auf den Seiten des Gerätes
geht.
Abb. F --- Detailansicht der elektrischen Anschlüsse an SE mit
Kabelpresse und Kunststoffhülse (nicht bei uns geliefert).
S Man schließe das Bus---Kontrollkabel zwischen der Mikro-
facekarte und dem entsprechenden Ferngeschalteten Di-
splay an, in dem man die entsprechenden Kabel auf den
Seiten und eventuell an der Hinterseite des Gerätes be-
nutzt.
S Man schließe das gelb---grüne Erdungskabel an.
Die in den verschiedenen V ersionen vorhandenen Alarmkon-
takte stehen in der Schalttafel am Klemmenbrett zur
Verfügung, und können im entfernten Gehäuse mitKontro lldis-
play geschaltet werden. Für die Beschreibung der Alarme
schlageman im Abschnitt 5 und im Handbuch des installierten
Reglers nach.
S Will man 2 oder mehrere im gleichen Raum installierte
Geräte in Komunikation schalten, die über einen MICRO-
FA C E --- R e g l e r m i t H I R O M A T I C --- S c h n i t t s t e l le ve r f ü g e n ,
benutze man das (mitgelieferte) HIROBUS---Kabel und
schließe es wie im elektrischen Schaltplan gezeigt an. Man
sc h l a g e i m M i c r of a c e --- o d e r H i r o m a t i c --- H a n d b u ch d i e
Konfigurierung des Stand---By---Gerätes nach.
S Angetriebene Kondensatorgeräte:
WICHTIG: DAS ANGETRIEBENE KONDENSATOR -
GERÄT ERHÄLT DIE ELEKTRISCHE VERSORGUNG
DURCH DAS VERDAMPFERGERÄT. (Man schlage im mit
der Klimaanlage mitgelieferten elektrischen Schaltplan
nach).
Man schließe das Versorgungskabel und das Kabel für die
Zusatzgeräte für die entsprechende Abschnitte Fig. 7 und
Fig.7a) zwischen der Klimaanlage und dem Kondensator
an (die Kabel werden nicht bei uns geliefert).
3) Der serienmäßige Verdampfer SE wurde für die
Installierung an der Decke entworfen (Abb. G),
kann aber auch problemlos an der Wand instal-
liert werden: in diesem Fall muß der Kontakt-
geber KM3 des Kompressors um 90o gedreht werden, in-
dem man ihn von der DIN---Metallführung (Typ ”Omega”)
abklemmt, auf der er sich befindet und danach muß er an
der zweiten Führung des gleichen Typs befestigt werden,
die bereits vorbereitet ist (Abb. H). Auf diese Weise wird
sichdie Achsedes Kontaktgebers immer in der waagrech-
ten Stellung befinden. Beim Gerät SE, das mit der Option
DC Emergency Cooling ausgestattet ist, müssen sowohl
der Kontaktgeber KM3 als auch der Kontaktgeber KM1
(Gleic hstromventilatoren des Verdamprerfs) wie o.g. ge-
drehtwerden; wobei auch in diesem Fall die zweite bereits
vorbereitete Metallführung eingesetzt werden muß.
Abb. G --- A soffitto
Abb. H --- A parete
