ción, a fin de asegurar un funcionamiento correcto y alargar
todo lo posible la vida de la máquina.
Set Refrigeración °C
Unidad sólo
de frío
PBand

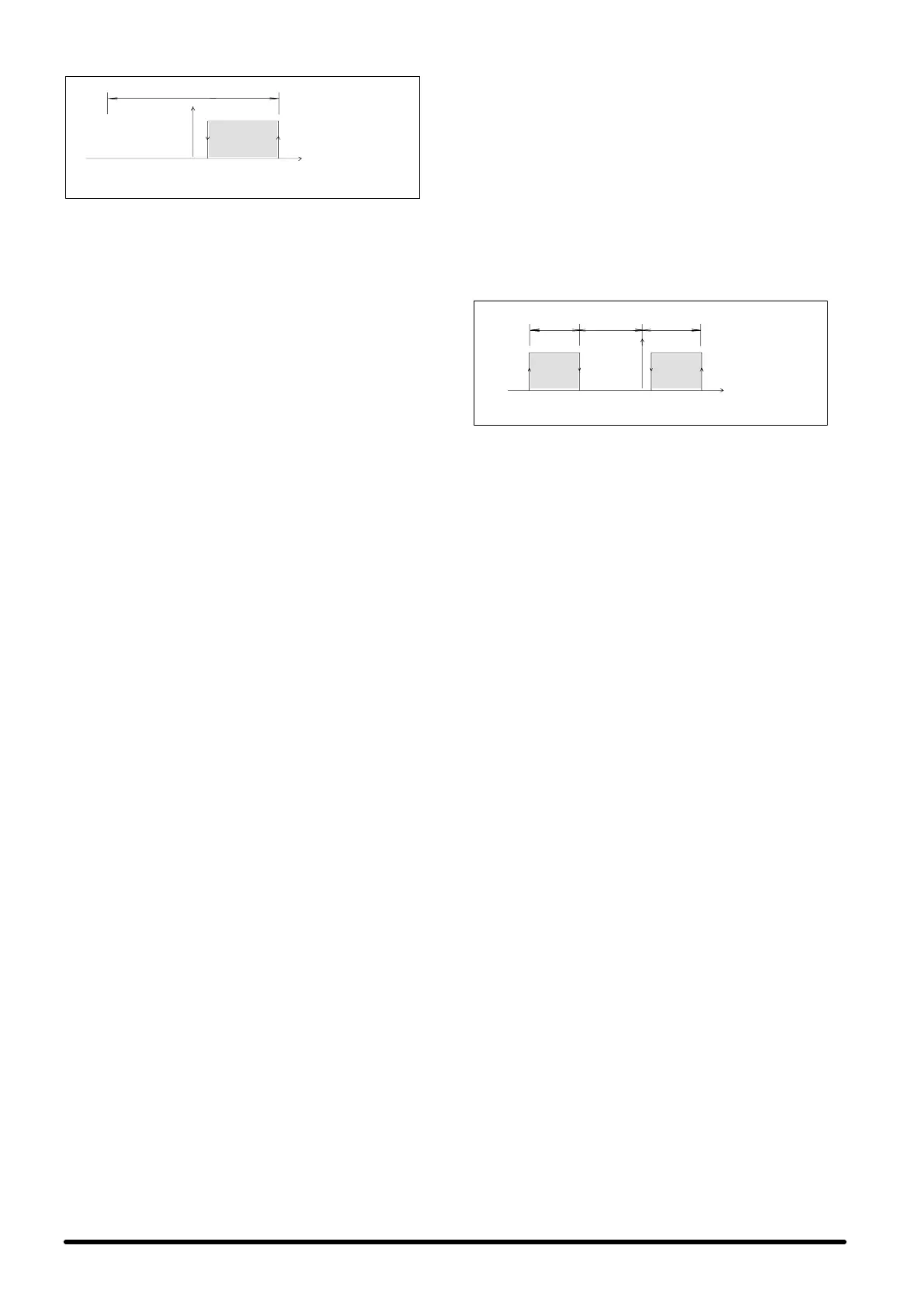

Fig. I --- Funcionamiento del equipo sólo de refrigeración.
5.1.2 -- Start--Stop
Existen 2 modos para encender o apagar el equipo:
a) la introducción digital de la tarjeta Microface;
b) el pulsador ON---OFF situado en el interfaz del Hiromatic
(opcional).
Prioridad con Hiromatic: a) y b) deben considerarse como 2
contactos en serie; el equipo puede funcionar sólo si todo s los
contactos están en ON.
5.1.3 -- Gestión de las a l a rmas
Los 2 contactos de alarma disponibles en el tablero de bornes
del panel de control están utilizados de la siguiente manera:
1) Alarma general:
S baja presión del compresor
S alta presión del compresor (reset del presostato)
S avería del sensor
S avería de la memoria
S avería del ventilador
2) Aviso general --- indicación de varias situacio nes irregu-
lares, como las siguientes:
S alta temperatura
S baja temperatura
Notas:
S Tanto de la Alarma como del Aviso el reset se debe efectuar
manualmente en el Microface.
S Unaalarmaparaelfuncionamientodelequipoyactivael
equipo de reserva (si está instalado).
S El aviso no interrumpe el funcionamiento del equipo.
5.1.4 -- Tarjeta de alarmas opcional
Además de todo lo mencionado para la configuración
estándar, en la tarjeta de alarmas opcional hay contactos de
relé para disponer de las siguientes alarmas separadamente:
1) Alta presión y baja presión del compresor
2) Alta temperatura
3) Baja temperatura
4) Alarma de filtro sucio (si está instalado)
5) Avería del ventilador
Estas alarmas provocan la parada del equipo de la misma
manera indicada en el párrafo anterior.
La descripción completa de las alarmas se encuentra en el
manual adjunto de Microface.
5.1.5 -- Equipo de reserva
La gestión del equipo de reserva es completamente automáti-
ca gracias a que es posible conectar el control Microface. Un
equipo de reserva se pone en funcio namiento si se activa una
alarma que interrumpe el funcionamientodel equipo principal;
estotambién ocurresi el equipo principalse apaga o queda eli-
minada del sistema por avería en el bus de conexión de los
controles.
La rotación horaria del equipo de reserva se efectúa automáti-
camente cada 24 horas, permitiendo con ello un desgaste ho-
mogéneo de los componentes del sistema.
Si el sistema está conectado al interfaz Hiromatic, es posible
configurar una gestión de la rotació n diferente.
Si hay varios equipos funcionando simultáneamente con un
mismo Set Point, la temperatura utilizada para el control es la
media de las comprobadas; además, en el funcionamiento
con compresor, la banda proporcional está dividida en partes
iguales al doble del número de equipos que forman parte del
sistema, siendo posible así la parcialización de la potencia fri-
gorífica total disponible.
5.2 --- Equipo de refrigeración y
calefacción
5.2.1 -- Lógica de control
El algoritmo de control se basa en una regulación de 1 grado
para la calefacción y la refrigeración con compresor.
Igual que en el caso anterior, el control gestiona todos los retra-
sosde activación del compresor, afin de asegurar un funciona-
mientocorrectoyalargartodoloposiblelavidadelamáquina.
Set Cooling °C
Cooling and
heating unit
Dead band!P@ Pband !P@ Pband
Heating
Fig. J --- F uncionamiento del equipo de refrigeración + calefacción.
5.2.2 -- Start--Stop
Véase el pár. 5.1.2.
5.2.3 -- Gestión de las a l a rmas
Véase el pár. 5.1.3.
Además existe otro Aviso general para indicar la siguiente
irregularidad:
S termostato de la resistencia (reset del termostato)
Notas:
S El aviso no interrumpe el funcionamiento del equipo.
S Si interviene el termostato de seguridad de lasresistencias,
se debe efectuar el reset del termostato según las modali-
dades descritas.
5.2.4 -- Tarjeta de alarmas opcional
Véase el pár. 5.1.4.
5.2.5 -- Equipo de reserva
Véase el pár. 5.1.5.
5.3 --- Equipo con freecooling
5.3.1 -- Lógica de control
Esta opción la gestiona el control por microprocesador Micro-
face, y en algunos casos, junto con el contro l Hiromatic para el
control en pantalla completo de todos los parámetros de fun-
cionamiento del equipo (véase el manual adjunto). El algorit-
mo de controlse basa en una regulación de 1 grado para la ca-
lefacción y la refrigeración con compresor, y en una regulación
de tipo proporcional --- Integrada para la refrigeración en
modalidad Freecooling, con introducción del del Set Point y de
la banda proporcional (P) (Fig. K).
El control gestiona todos los retrasos de activación del com-
presor, tal y como ocurría en los dos casos anteriores, a fin de
asegurar un funcionamiento correcto y alargar todo lo posible
la vida de la máquina.
La modalidad Freecooling se activa en función de la diferencia
(seleccionable) entre la temperatura interior y exterior. Esto sig-
nifica que si la diferencia entrelas 2 temperaturas aumenta por
encima de un valor concreto, el equipo pasa automáticamente
a la función Freecoo ling: el compresor se desactiva, y la salida
analógica controla el servomotor de 3 puntos de la compuerta.
El grado de apertura de la compuerta se determina en función
de la diferencia de temperatura en el exterior y el interior, y en
función de la temperatura del aire introducido en el local, que
no puede ser inferior a un valor fijado de seguridad.
