Liebert Hisp - Page 82

7

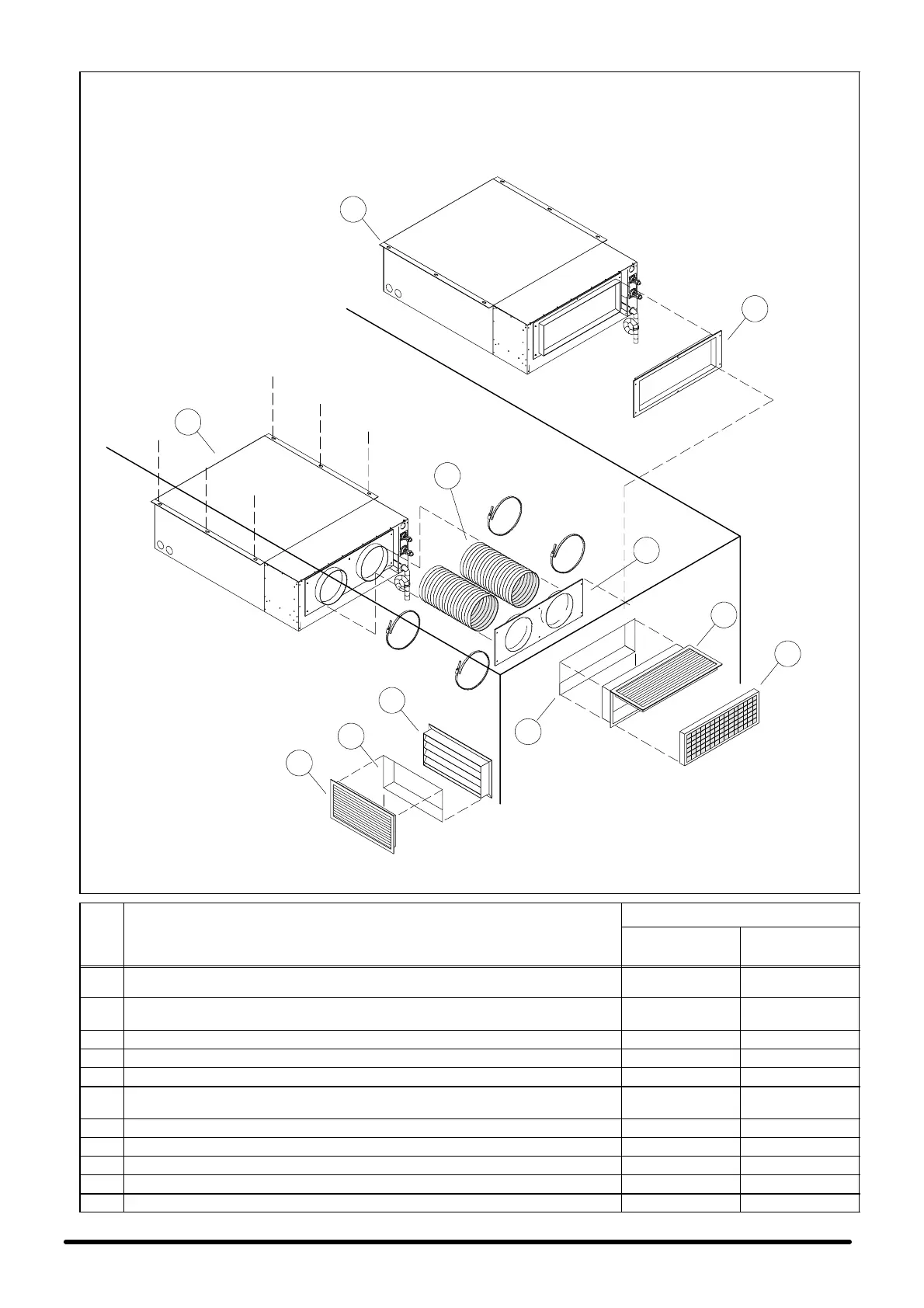

Fig. 2 --- Examples of installation --- Esempi di installazione
Fig. 2a --- Hisp SE with freecool ing option --- Hisp SE con opzione freecooling
1
2
3
4
5
6
11
7
9
8
10
CODE --- CODICE
POS. DESCRIPTION --- DESCRIZIONE
SE+SC
05---06
SE+SC
0 8 --- 1 0 --- 1 3 --- 1 4
1
Hisp SE with FC option (optional rectangular hole)
Hisp SE con opzione FC (foro rettangolare opzionale)
2
Hisp SE with FC option (standard circular hole)
Hisp SE con opzione FC (foro circolare standard)
3 Overpressure damper --- Serranda di sovrapressione 134948 134992
4 Grille for overpressure d a mp er --- Griglia per serranda di sovrapressione 270206 117832
5 Hole in the wall --- Foro a parete 400 x 200 mm 600 x 400 mm
6
2 FC flexible ducts L=0.5 m, with fixing clamps
2 condotti flessibili FC L=0.5 m, con fascette di fissaggio
270190 (∅ 202) 270191 (∅ 254)
7 Wall plate for FC circular duct --- Piastra a muro per condotto FC circolare 13503801 13536101
8 Aluminium grille with metallic prefilter --- Griglia in alluminio con prefiltro metallico 270202 270219
9 Metallic prefilter (included in (8) --- Prefiltro metallico (incluso in (8)
10 Hole in the wall --- Foro a parete 550 x 210 mm 590 x 230 mm
11 Wall plate for FC rectangular duct --- Piastra a muro per condotto FC rettangolare 13501801 13536001
