Avant la mise en service
- 178 - 01.21909.2669.9-02
En cas d’adaptation du torche à un autre dia-
mètre de baguette, respecter les points sui-
vants.
La douille de serrage 52, le boîtier de la douille de serrage
53 et la baguette 50 doivent avoir le même diamètre.
La buse de gaz 54 doit être adaptée au diamètre de la
baguette.
Raccordement du câble de la pièce
 Raccorder le câble de la pièce au connecteur du câble de la
pièce 5 et verrouiller le câble en le tournant vers la droite.
Fixation de la borne de terre

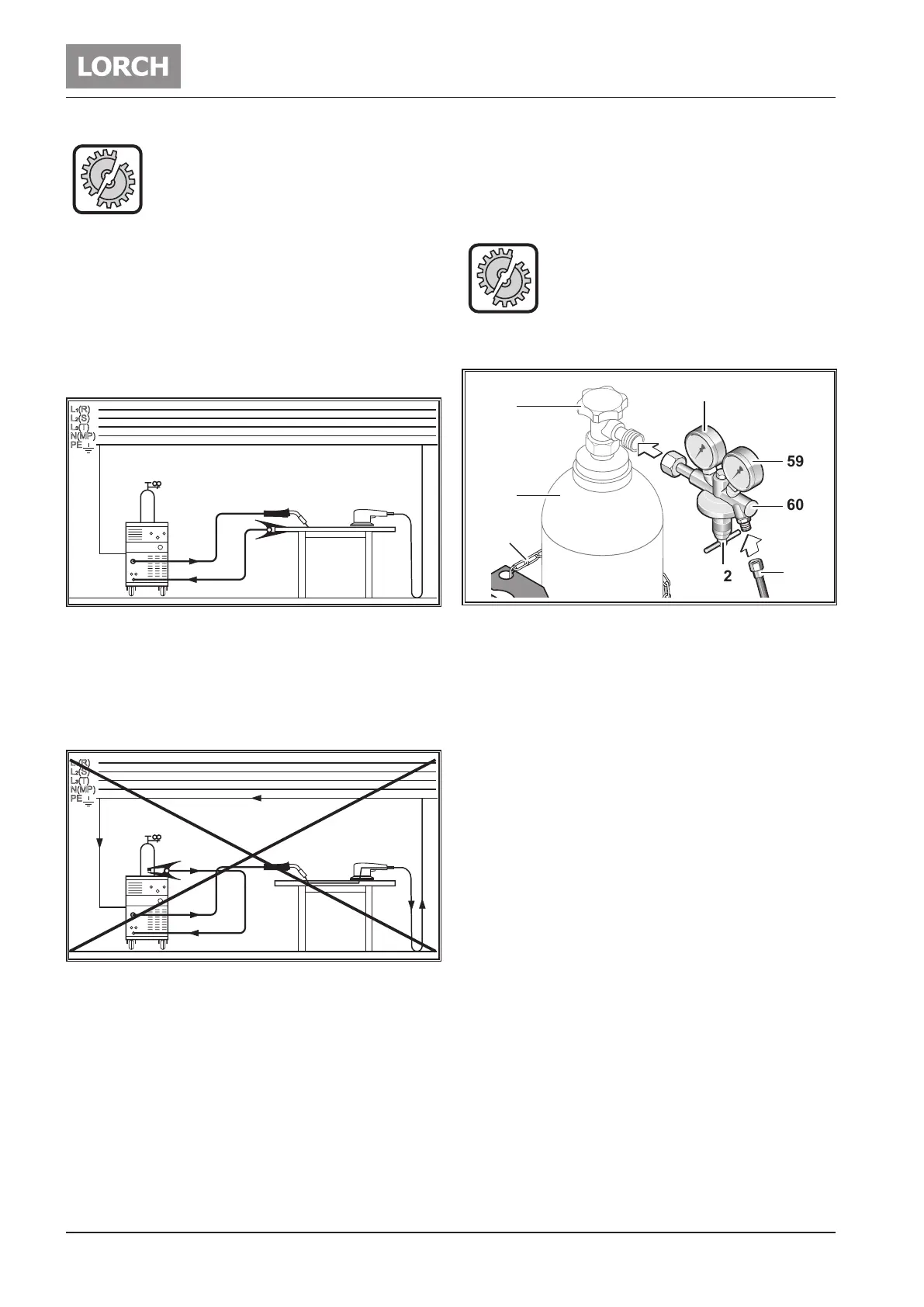

Fig. 4: Fixation de la borne de terre - Correct!
 Fixer la borne de terre à proximité immédiate de l’empla-
cement de soudage pour que le courant de soudage ne
puisse pas chercher de lui-même son chemin de retour via
les pièces de machine, les roulements à billes ou les cir-
cuits électriques.
 Fixer la borne de terre à la table de soudage ou à la pièce.
Fig. 5: Fixation de la borne de terre - Incorrect!
 Ne pas poser la borne de terre sur le dispositif de soudage
ou sur la bouteille de gaz, sinon le courant de soudage
passe par les conducteurs de protection et détruit ceux-ci.
Â
Raccordement de la ligne d’alimentation secteur
L’appareil est conçu pour fonctionner sur le secteur ou sur un
groupe électrogène.
 Encher le connecteur secteur dans la prise prévue à cet
eet.
La tension secteur et la tolérance ainsi que la
protection par fusibles doivent correspondre
aux caractéristiques techniques. (voir caracté-
ristiques techniques)
Raccordement de la bouteille de gaz protecteur
58
62
56
55
57
61
60
59
Fig. 6: Bouteille de gaz protecteur
 Bloquez la bouteille de gaz protecteur 56, p. ex. à l’aide
d’une chaîne de sécurité 57.
 Ouvrez plusieurs fois brièvement le robinet de la bouteille
55 pour évacuer les particules de saletés éventuellement
présentes.
 Raccorder le détendeur 60 à la bouteille de gaz protecteur
56.
 Visser le tuyau pour gaz protecteur 61 sur le détendeur 60
et ouvrir la bouteille de gaz protecteur 56.
 Démarrer le «test de gaz» et régler la quantité de gaz sur la
vis de réglage 62 du détendeur.
9 La quantité de gaz est achée sur le débitmètre 70
Règle empirique :
Dimension de la buse de gaz = litre/min.
9 Le contenu de la bouteille est aché sur le manomètre de
contenu 58.
