Основополагающие принципы сварки
- 115 -
01.21 909.2669.9-02
15.2 Сварка TIG
Метод сварки TIG является универсальным методом, при-
меняющимся для получения высококачественных свароч-
ных соединений.
При сварке по методу TIG электрод состоит из неплавяще-
гося вольфрама, а в качестве защитного газа используются
инертные газы (TIG). В английском языке используется на-
звание «сварка TIG» (tungsten = вольфрам).
Инертные газы являются химически нейтральными и
не вступают в реакцию со свариваемыми материалами.
Инертными газами являются, например, аргон или гелий,
а также их смеси. Чаще всего используется чистый аргон
(99,9% Ar). Сварочный газ должен быть сухим. Классифика-
ция защитных газов представлена в стандарте DIN32526.

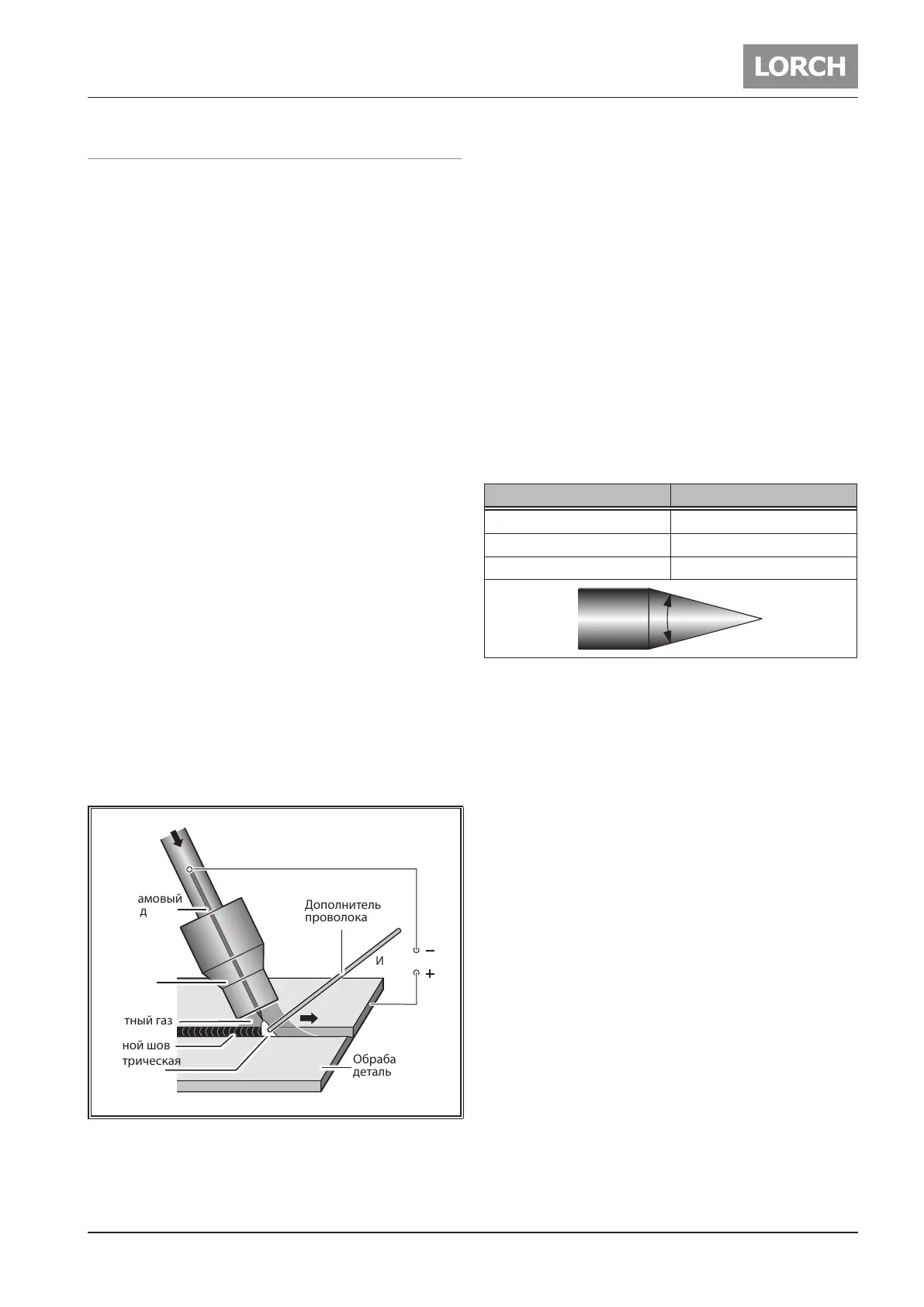

Принцип сварки методом TIG
Неплавящийся вольфрамовый электрод зажимается с по-
мощью зажимной втулки в горелке с газовым или водя-
ным охлаждением. Между вольфрамовым электродом и
обрабатываемой деталью возникает электрическая дуга в
атмосфере защитного газа. Таким образом, вольфрамовый
электрод является носителем электрической дуги. Элек-
трическая дуга точечно расплавляет обрабатываемую де-
таль, образуется расплавленный электролит. Из газового
сопла подается защитный газ. Он защищает вольфрамовый
электрод, электрическую дугу и расплавленный электро-
лит от воздействия окружающего воздуха. Это позволяет
избежать ненужного окисления материалов. Таким обра-
зом, плохие результаты сварки могут возникнуть из-за не-
правильной подачи газа.
Если требуется дополнительный материал, он подается
вручную в виде проволоки как при газовой сварке или же
с помощью специальных механизмов подачи холодной
проволоки. При этом данная проволока должна иметь то
же или более высокое легирование, что и основной свари-
ваемый материал. Без дополнительной проволоки можно
очень хорошо делать швы с отбортовкой или угловые швы.
Защитный газ
Вольфрамовый
электрод
Газовое
сопло
Защитный газ
Сварной шов
Обрабатываемая
деталь
Источник тока
Электрическая
дуга
Дополнительная
проволока
С принципиальной точки зрения для сварки по методу TIG
может использоваться как постоянный ток (DC), так и пере-
менный ток (AC). При этом вид тока и его полярность зави-
сит от свариваемого материала.
Нелегированная или низколегированная сталь, высоко-
легированная сталь и медь, а также титан и тантал свари-
ваются постоянным током, причем электрод из-за более
высокой допустимой нагрузки по току подключается к от-
рицательному полюсу.
При сварке алюминия и магния, а также их сплавов, ис-
пользуется переменный ток, чтобы разорвать тугоплав-
кую, вязкую оксидную пленку, которая образуется на рас-
плавленном электролите или имеется на свариваемом
материале. Если эта оксидная пленка отсутствует, напри-
мер, из-за длительных сварочных работ на одном месте,
это может привести к неустойчивому состоянию электри-
ческой дуги, которая может оборваться.
Форма острия электрода
Заточка вольфрамовых электродов должна всегда выпол-
няться в продольном направлении, так как поперечные
царапины, возникающие при заточке, ведут к неспокойно-
му поведению электрической дуги.
Сварочный ток [A] Угол электрода
10 - 50 15° - 30°
50 - 200 30° - 45°
> 200 45° - 75°
Заточка электрода при сварке постоянным током делается
как у карандаша, такая заточка должна сохраняться во вре-
мя всей работы. При этом угол острия зависит от силы сва-
рочного тока. При сварке переменным током достаточно
немного заточить край электрода. Спустя короткое время
выявляться круглая, слегка выпуклая форма.
Если острие электрода загрязняется из-за прикосновения
с расплавленным электролитом или сварочной проволо-
кой, эту часть электрода необходимо постоянно обтачи-
вать и заново остро затачивать электрод. Заточка прово-
дится при этом в продольном направлении.
