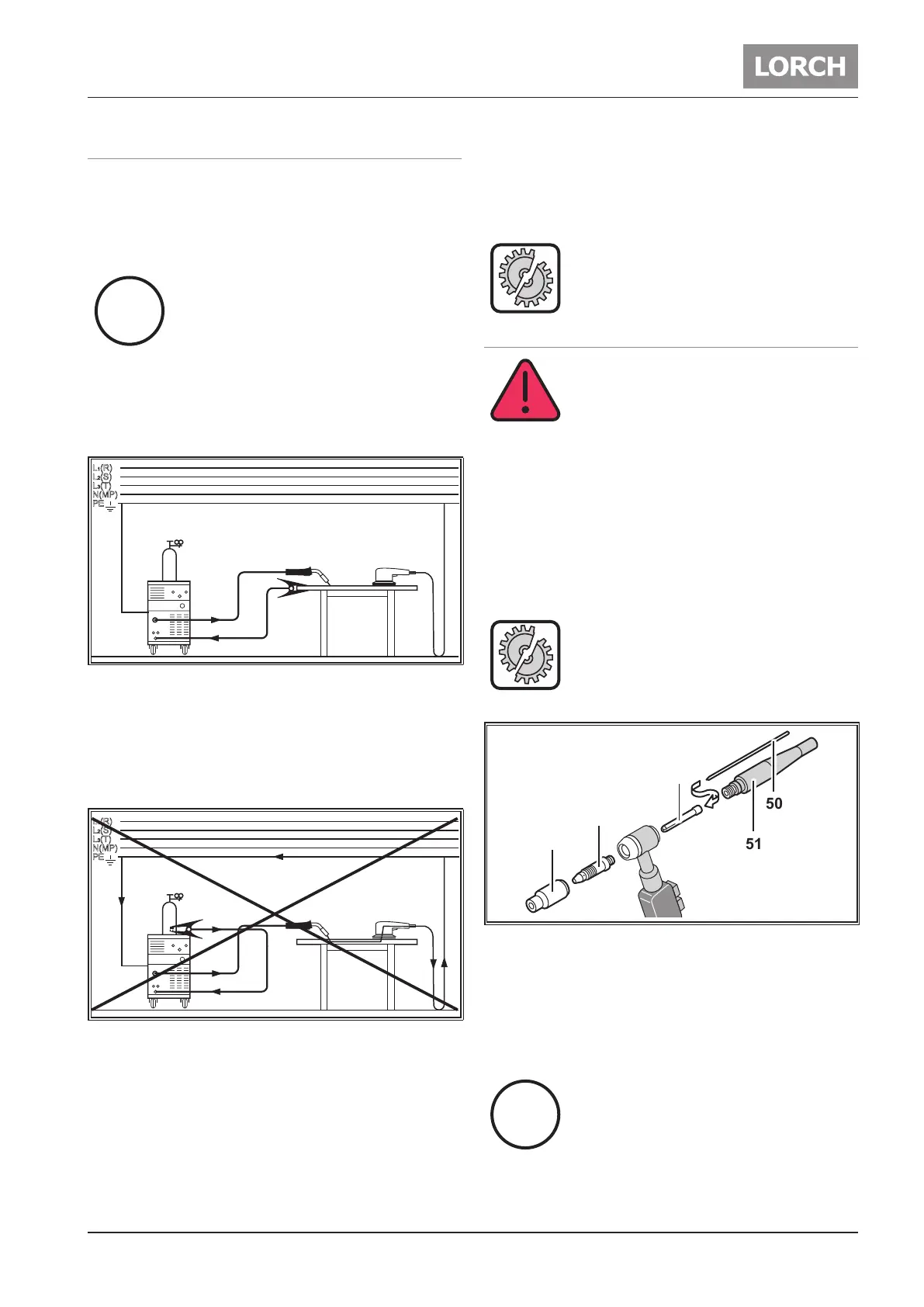

Avant la mise en service
- 177 -
01.21 909.2669.9-02
12.3 Procédé de soudage à la baguette
Raccordement du câble de soudage à la
baguette
 Raccorder le câble de soudage à la baguette au connec-
teur Moins 2 ou Plus 5 et verrouiller le câble en le tournant
vers la droite.
Respectez les indications du fabricant de ba-
guettes.
Raccordement du câble de la pièce
 Raccorder le câble de la pièce au connecteur libre Moins 2
ou Plus 5 et verrouiller le câble en le tournant vers la droite.
Fixation de la borne de terre
Fig. 1: Fixation de la borne de terre - Correct!
 Fixer la borne de terre à proximité immédiate de l’empla-
cement de soudage pour que le courant de soudage ne
puisse pas chercher de lui-même son chemin de retour via
les pièces de machine, les roulements à billes ou les cir-
cuits électriques.
 Fixer la borne de terre à la table de soudage ou à la pièce.
Fig. 2: Fixation de la borne de terre - Incorrect!
 Ne pas poser la borne de terre sur le dispositif de soudage
ou sur la bouteille de gaz, sinon le courant de soudage
passe par les conducteurs de protection et détruit ceux-ci.
Raccordement de la ligne d’alimentation secteur
L’appareil est conçu pour fonctionner sur le secteur ou sur un
groupe électrogène.
 Encher le connecteur secteur dans la prise prévue à cet
eet.
La tension secteur et la tolérance ainsi que la
protection par fusibles doivent correspondre
aux caractéristiques techniques. (voir caracté-
ristiques techniques)
12.4 Procédé de soudage TIG
Risque de choc électrique !
Lors de la fonction amorçage HF (31), il y a
dans le torche une haute tension d’amor-
çage.
Ne jamais toucher le soudage à la baguette ou
la partie conductrice de la tension de soudage
lorsque l’appareil est sous tension.
Raccordement du torche
 Raccorder le torche au connecteur 2 et le verrouiller en le
tournant vers la droite.
 Relier le tuyau de gaz du torche au raccord de gaz 4.
 Raccorder la che du câble de commande du torche au
connecteur du bouton torche 3.
Sur le connecteur du bouton torche 3 il faut
raccorder exclusivement le câble de com-
mande d’un torche.
Mise en place de l’électrode
50
51
52
53
54
Fig. 3: Torche
 Dévisser le capuchon de serrage 51.
 Retirer l’électrode 50 de la douille de serrage 52.
 Meuler l’électrode 50.
 Glisser l’électrode 50 dans la douille de serrage 52.
 Mettre en place l’électrode 50 dans le torche et visser le
capuchon de serrage 51.
Ne pas démonter le boîtier de la douille de ser-
rage 53 et la buse de gaz 54.
i
i
