Descrizione dei disegni
- 220 - 01.21909.2669.9-02

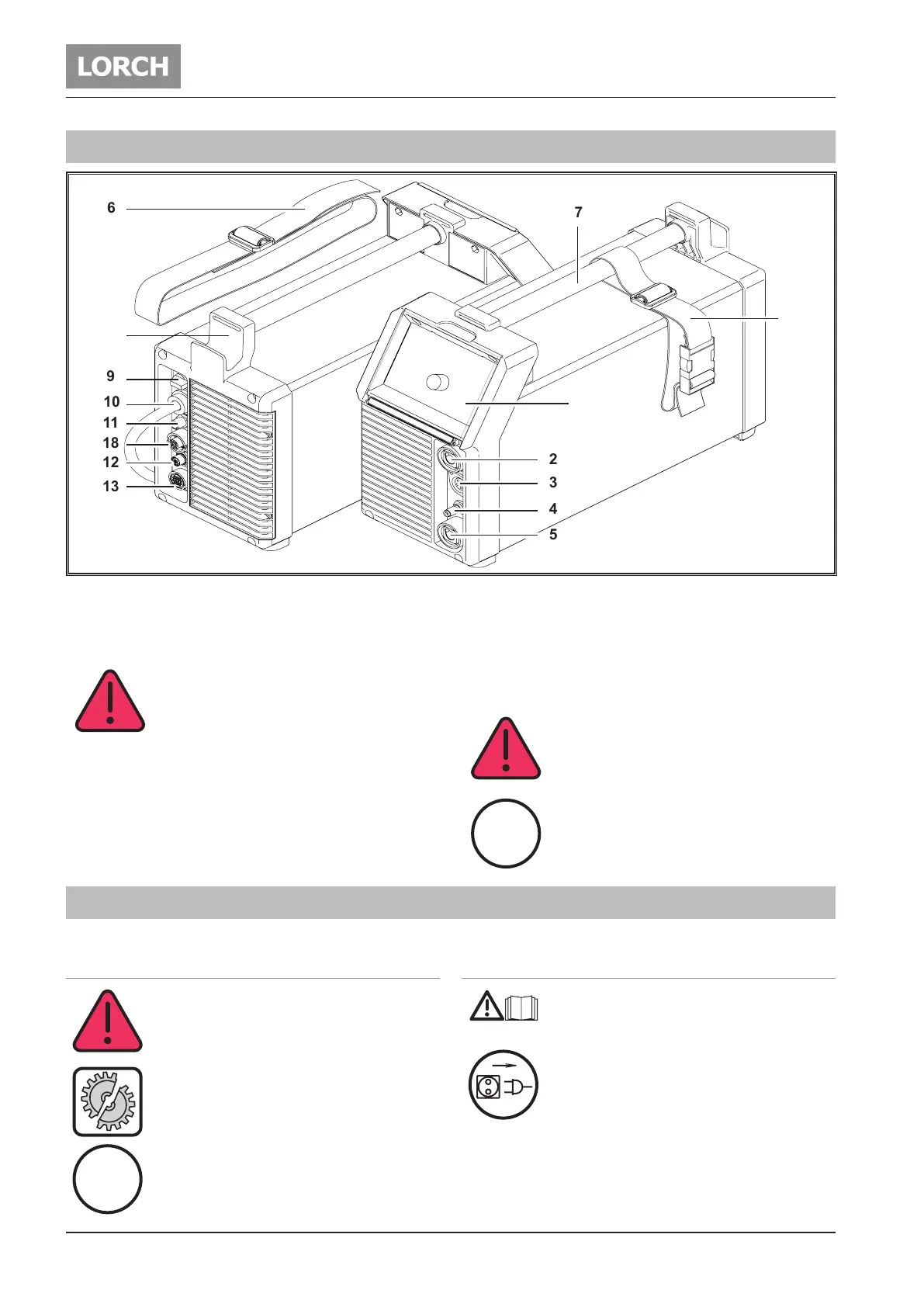

1 Elementi dell’apparecchio
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Pannello di controllo
2 Connettore torcia / pinza porta elettrode / cavo di
massa
3 Connettore pulsante torcia
La piena tensione di accensione AF si trova sul-
le linee della presa.
Non collegare mai altri apparecchi diversi dal
connettore di controllo della torcia manuale.
4 Connettore gas torcia
5 Connettore pinza porta elettrodo / cavo di massa
6 Cinghia di trasporto
7 Maniglia (punto di sollevamento)
8 Supporto cavo di alimentazione
9 Interruttore principale
10 Cavo di alimentazione
11 Connettore tubo gas
12 Connessione unità di rareddamento WUK 7
13 Connettore per commando a distanza
14 Cinghia supporto accessori
18 Presa alimentazione di corrente
La cinghia di trasporto è studiata per il tra-
sporto unicamente tramite una persona.
La cinghia di trasporto è studiata per il traspor-
to unicamente tramite una persona.
2 Descrizione dei disegni
2.1 Signicato delle immagini nel manuale
d’uso
Pericolo di morte!
In caso di mancata osservanza delle avverten-
ze di pericolo sussiste il rischio di lesioni lievi o
gravi, no al rischio di morte.
Pericolo per danni materiali!
In caso di mancata osservanza delle avverten-
ze di pericolo sussiste il rischio di danneggiare
pezzi in lavorazione, utensili e strutture.
Avvertenza generale!
Indica utili informazioni su prodotto e attrezza-
tura.
2.2 Signicato dei disegni sull’apparecchio
Pericolo!
Leggere le informazioni per l’utente nel ma-
nuale d’uso.
Estrarre il connettore di rete!
Prima di aprire la scatola, scollegare il connet-
tore di rete.
