Zeichenerklärung
- 4 - 01.21909.2669.9-02

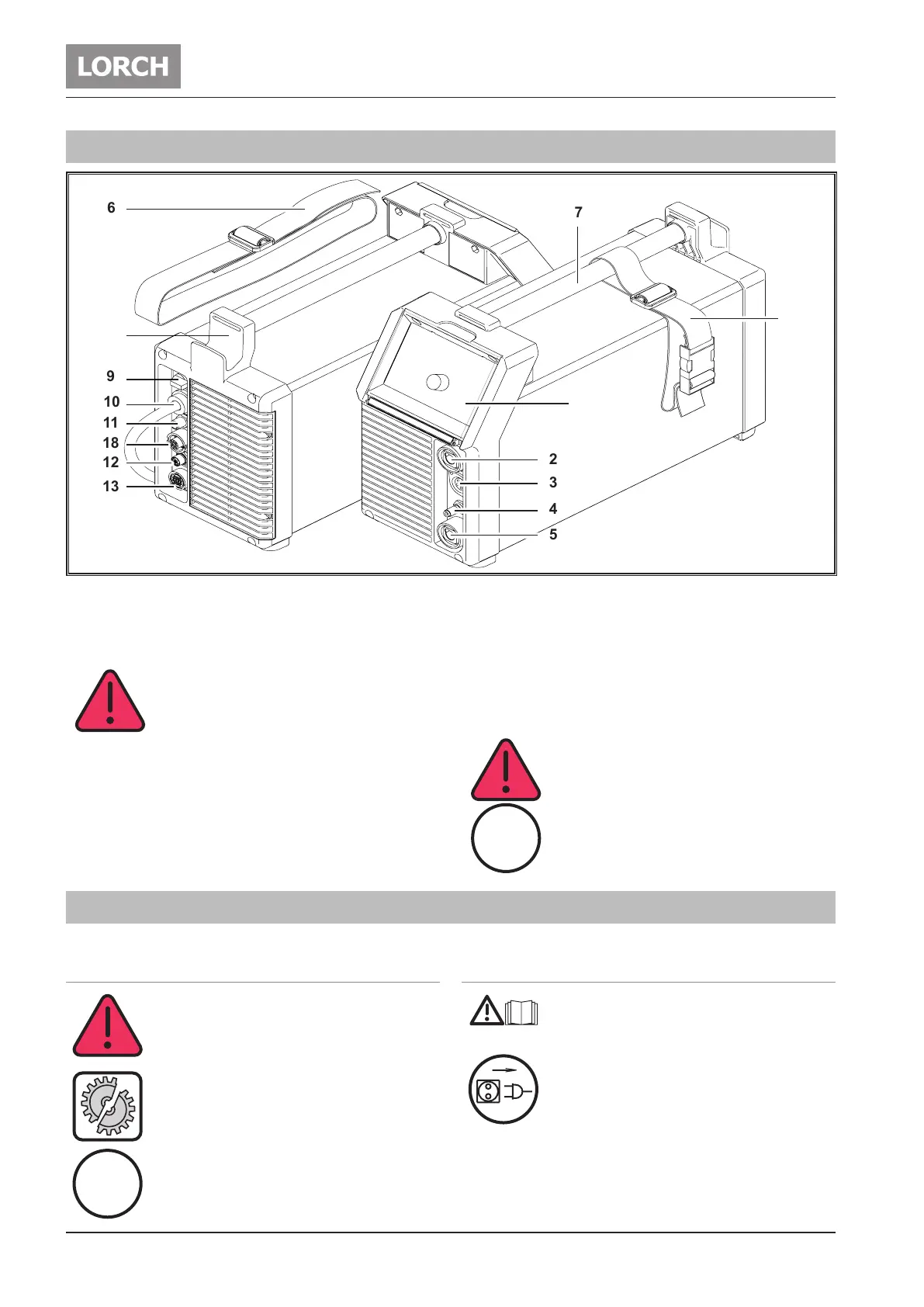

1 Geräteelemente
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Bedienfeld
2 Anschlussbuchse Brenner/Elektrodenhalter/Werk-
stückleitung
3 Anschlussbuchse Brennertaster
An den Leitungen der Anschlussbuchse liegt
die volle HF-Zündspannung an.
Niemals etwas anderes als den Steuerstecker
des Hand-Brenners anschließen.
4 Gasanschluss Brenner
5 Anschlussbuchse Werkstückleitung/Elektrodenhalter
6 Tragegurt
7 Handgri (Verlastungspunkt)
8 Halter Netzkabel
9 Hauptschalter
10 Netzkabel
11 Anschluss Schutzgas
12 Anschlussbuchse Wasserkühlgerät WUK 7
13 Anschlussbuchse Fernregler
14 Zubehörgurt
18 Stromversorgungsbuchse
Der Tragegurt dient ausschließlich dem
Transport durch eine Person.
Abgebildetes oder beschriebenes Zubehör ge-
hört teilweise nicht zum Lieferumfang. Ände-
rungen vorbehalten.
2 Zeichenerklärung
2.1 Bedeutung der Bildzeichen im
Bedienungshandbuch
Gefahr für Leib und Leben!
Bei Nichtbeachtung der Gefahrenhinweise
können leichte oder schwere Verletzungen bis
hin zum Tode die Folge sein.
Gefahr von Sachschäden!
Bei Nichtbeachtung der Gefahrenhinweise
können Schäden an Werkstücken, Werkzeugen
und Einrichtungen die Folge sein.
Allgemeiner Hinweis!
Bezeichnet nützliche Informationen zu Produkt
und Ausrüstung.
2.2 Bedeutung der Bildzeichen am Gerät
Gefahr!
Benutzerinformation im Bedienungshandbuch
lesen.
Netzstecker ziehen!
Vor dem Önen des Gehäuses ist der Netzste-
cker abzuziehen.
