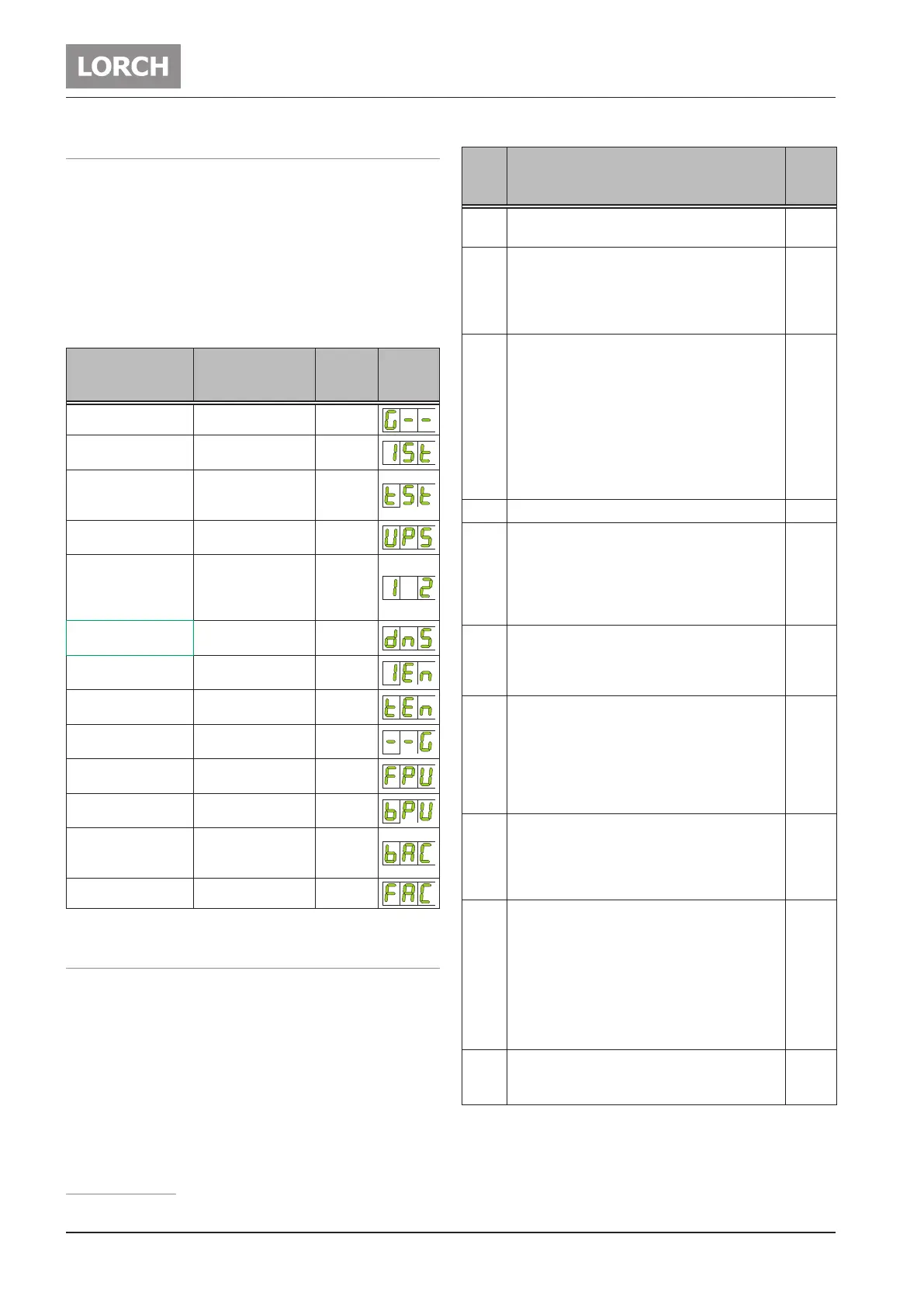

Messa in funzione
- 232 - 01.21909.2669.9-02
14.4 Parametri PowerMaster
Per le torce PowerMaster delle serie i-LTG/i-LTW sono dispo-
nibili due postazioni per parametri (PL3 e PL4) liberamente
congurabili.
 Selezionare il parametro accessorio PL3 o PL4.
9 Nell’indicatore a 7 segmenti 38 compare alternativamen-
te il Code PL3 o PL4 e il Code del parametro PowerMaster
selezionato
 Selezionare con la manopola 41 il parametro PowerMaster
desiderato.
Parametro
Campo di
regolazione
Impostaz
ioni di
fabbrica
Code
Tempo di pre gas 0,1 - 10 secondi 0,1
Corrente di parten-
za IS
5 - 200 % della cor-
rente principale
50
Tempo corrente di
partenza tS (solo in
modalità 2 tempi)
0 - 20 secondi 0,1
Rampa di salita
(Upslope)
0 - 99 % 5
Corrente seconda-
ria I2
1 - 200 % della cor-
rente principale
Visualizzazione in
Amp.
50
Rampa di discesa
(Downslope)
0 - 99 % 20
Corrente nale IE
5 - 200 % della cor-
rente principale
25
Tempo di corrente
nale tE
0 - 20 secondi 0,2
Correzione tempo di
post gas
20 - 500 % 100
Frequenza di pulsa-
zione
0,2 - 2000 Hz 5
Rapporto I1/I2
1 - 99 % corrente
principale I1
50
Bilanciamento AC
1
10 - 90 %
della corrente po-
sitiva
35
Frequenza AC
1
30 - 200 Hz 60
Tab. 4: Parametri PowerMaster
1)
14.5 Menu specico dell’utente
 Scollegare l’apparecchio dall’interruttore principale 9.
 Azionare il tasto di selezione a sinistra 30 e tenerlo premu-
to.
 Collegare l’apparecchio all’interruttore principale 9.
9 Il menu specico dell’utente è attivato. Nella visualizzazio-
ne a 7 segmenti 38 compare alternativamente la voce di
menu e il suo valore impostato.
 Premere il tasto di selezione 30 o 47 per spostarsi tra le voci
di menu.
 Ruotare il regolatore rotativo 41 per modicare il valore
impostato.
1)
Solo per AC/DC
Menu
N.
Voce di menu
Valori
impo-
stati
C00 Visualizzazione e impostazione dell’ID torcia. Ve-
dere „Impostazione dell’ID torcia“ a pagina 233
9...45
C01 Limitazione corrente di saldatura per cannello
Up/Down. Se la limitazione corrente di saldatura
è impostata su “On”, sul cannello Up/down non è
possibile impostare la corrente di saldatura ad un
valore superiore rispetto al pannello di controllo.
On-O
C02 Disattivazione del messaggio di errore E05-00
(pompa dell’acqua) e dell’unità di rareddamen-
to a ricircolo d’acqua tramite LorchNet.
Se la disattivazione è su On, il messaggio di
errore E05-00 (pompa dell’acqua) non compare
più. Anche l’unità di rareddamento a ricircolo
d’acqua non si accende più tramite LorchNet.
Utile p.es. in caso di utilizzo di una torcia automa-
tica senza connettore o di un refrigeratore senza
LorchNet.
On-O
C03 Attivazione della modalità di saldatura orbitale. On-O
C04 Acceso: in caso di cortocircuito la corrente di
saldatura non aumenta più oltre la corrente di
saldatura impostata sull’indicatore (valore teo-
rico).
Spento: in caso di cortocircuito la corrente di
saldatura aumenta a min. 60 A.
On-O
C05 Acceso: premendo brevemente il 1° tasto torcia
(Start/stop) viene simulato un 2° tasto torcia
(corrente secondaria accesa/spenta) Utile p. es. in
caso di torce con un solo tasto.
On-O
C06 Acceso: l’abbassamento della corrente (down-
slope) viene eettuato completamente come
impostato, anche rilasciando preventivamente il
tasto torcia (4° tempo).
Spento: rilasciando preventivamente il tasto
torcia (4° tempo) l’abbassamento della corrente
(downslope) viene interrotto.
On-O
C07 Acceso: monitoraggio del cavo di terra attivato.
Spento: monitoraggio del cavo di terra disatti-
vato.
Il monitoraggio del cavo di terra è disponibile
optional.
On-O
C08 Spento: utilizzando un comando a pedale, indi-
pendentemente dalla corrente di saldatura im-
postata, in modalità operativa TIG con corrente
alternata (CA), la corrente minima è pari per
Ø elettrodi 1,0...2,0 mm = 10 A
Ø elettrodi 2,4 mm = 15 A
Ø elettrodi 3,2 mm = 20 A
Acceso: la maggiore corrente minima in modalità
TIG con corrente alternata (CA) è disattivata.
On-O
C10 Limitazione corrente di saldatura
0 = O
I1
Min
...I1
Max
= On
0,
I1
Min
...
I1
Max
Tab. 5: Menu specico dell’utente
 Spegnere l’apparecchio con l’interruttore principale 9 per
applicare le impostazioni nel menu specico dell’utente.
